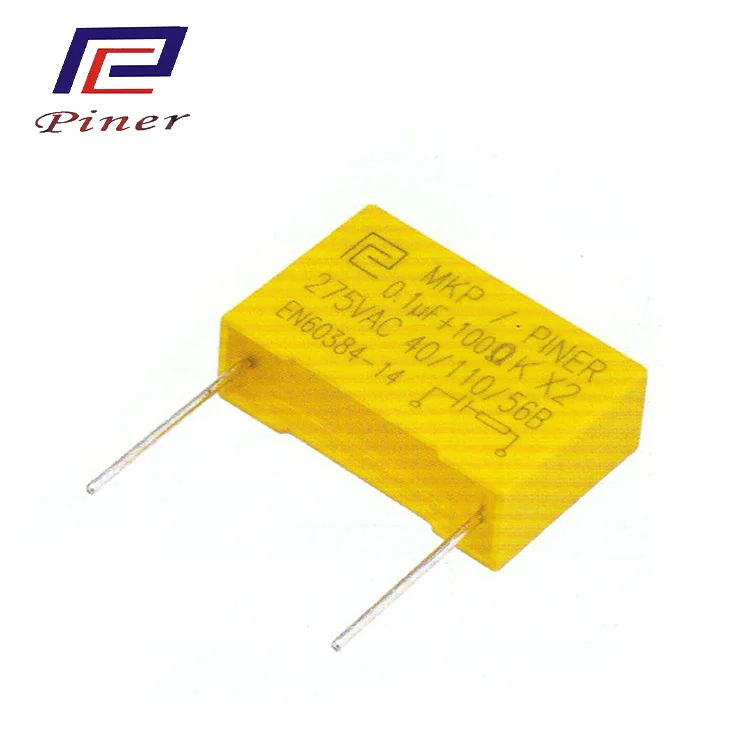

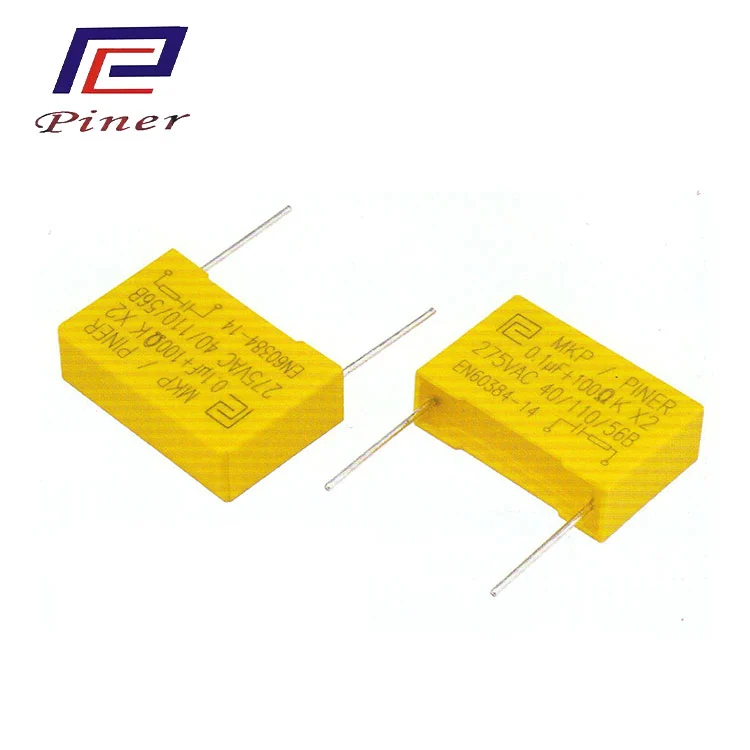

Piner 공급업체가 생산한 아크 억제 커패시터는 X2 준수 커패시터와 저항기를 내부 또는 외부에 통합하여 표준화된 플러그 앤 플레이 "간섭 방지 - 흡수 - 보호" 복합 기능 모듈을 형성하는 구성 요소를 의미합니다. 본질적으로 이는 AC 전원 입력단을 위해 특별히 설계되고 댐핑 저항기와 통합된 컴플라이언스 커패시터입니다.
X2 커패시터의 주요 기능: 차동 모드 필터 커패시터로서 활선(L)과 중성선(N) 사이에 병렬로 연결되어 고주파 간섭을 필터링합니다. 전원 입력단에서는 낙뢰 서지, 유도 부하 스위칭 및 정전기 방전으로 인해 생성되는 고에너지, 고전압 펄스로 인해 문제가 발생하는 경우가 많습니다.
X2 커패시터는 특정 펄스(예: 2.5kV)를 견딜 수 있도록 설계되었지만 반복적이고 매우 강력한 펄스 충격은 제품 수명을 단축시키고 심지어 고장을 일으킬 수 있습니다. 또한 커패시터는 충전 과정에서 큰 서지 전류를 생성합니다.
직렬 저항기의 핵심 기능:
감쇠 및 전류 제한: 저항기는 펄스가 도달할 때(I = V/R) 커패시터의 순간 충전 전류를 효과적으로 제한하고 펄스 에너지의 일부를 소비함으로써 펄스가 커패시터 자체에 미치는 직접적인 영향을 크게 줄일 수 있습니다.
커패시터 보호 및 시스템 신뢰성 향상: X2 커패시터를 사용하면 가혹한 전자기 환경에서 시스템의 수명과 안정성을 크게 향상시킬 수 있습니다.
공진 억제: 입력단의 기생 인덕턴스와 X2 커패시터가 불필요한 공진을 형성하는 것을 방지할 수 있습니다.
| 참조 표준 | GB/T14472 IEC60384-14 |
| 기후 카테고리 | 40/110/56B |
| 정격전압 | 275VAC ~ 310VAC |
| 용량 범위 | 0.01uF ~ 0.47uF |
| 용량 허용 오차 | ±5%(J) ±10%(K) |
| 단자간 내전압 | 4.3Un DC(60초) |
| 단자와 케이스 사이 | 2*Ur+1500VAC(60초) |
| 저항 내성 | ±10%(K) |
| 절연저항(20℃ 기준) | 30000MΩ(100vdc 60초) |
RC부품 X2(퀀처)/콘덴서 일반사양
치수 단위:mm
| 정격 용량 (uF) | 저항(Ω) | W | H | T | P | ΦD |
| 0.01 | 10~2000 | 18 | 13.5 | 6 | 15 | 0.6 |
| 0.022 | 18 | 13 | 7.5 | 15 | 0.6 | |
| 0.033 | 18 | 14.5 | 8.5 | 15 | 0.6 | |
| 0.047 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.068 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.1 | 26.5 | 17 | 8.5 | 22.5 | 0.8 | |
| 0.15 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.22 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.33 | 32 | 20 | 11 | 27.5 | 0.8 | |
| 0.47 | 32 | 22 | 13 | 27.5 | 0.8 |
참고: 위의 크기는 참고용일 뿐입니다. 고객 요구 사항에 따른 맞춤화가 가능합니다.
Foshan Pin'er Electronics Co., Ltd.는 금속 필름 커패시터의 생산 및 판매를 전문으로 하는 제조업체입니다. 주로 금속화 필름 커패시터의 5가지 주요 시리즈를 생산합니다. 1. 양면 금속화 커패시터(MMKP) 2. 고주파 고전압 커패시터(CBB81) 3. 폴리프로필렌 필름 커패시터(CBB21) 4. 폴리에스테르 필름 커패시터(CL21, CL21X) 5. 사각형 쉘 커패시터(MKP, X2), 축 커패시터.
Pinr Electronics는 박막 커패시터 및 산업용 커패시터를 전문으로 합니다. 자체 공장을 보유하고 있으며 CBB시리즈, 안전기준 콘덴서, 전자조리기 전용 콘덴서 등의 제품을 주로 생산하고 있습니다.
보유장비 : 권취기, 금분사기, 전자동 용접 및 조립기, 콘덴서 검출기, 에폭시 자동 혼합 및 주입기
필름 커패시터의 응용 분야에는 신에너지 및 에너지 저장, 자동차 전자 제품 및 전기화, 산업 자동화 및 전원 공급 장치, 정보 통신 기술, 가전 제품 및 가전 제품이 포함됩니다. 적용 위치에는 IGBT/MOSFET용 흡수 보호 회로(스너버), 고주파 공진 회로의 공진 공동(예: LLC 토폴로지), AC 전원 입력의 X2/Y 안전 교차 와이어 연결, 단상 모터 옆의 시작/실행 터미널이 포함됩니다. 작업 조건에서의 애플리케이션에는 고주파 고전압 펄스, 높은 리플 전류 및 안전 요구 사항이 포함됩니다.
Foshan Pin'er Electronics Co., Ltd.는 계속해서 고주파 자기 부품 및 커패시터의 연구 개발에 중점을 두고 연구 개발과 지능형 제조 업그레이드에 지속적으로 투자할 것입니다. 우리는 전력 전자 기술의 물결 속에서 전 세계 고객 및 파트너와 협력하여 함께 전진하고 녹색 에너지 개발과 효율적인 전력 변환을 공동으로 촉진할 수 있기를 기대합니다.
