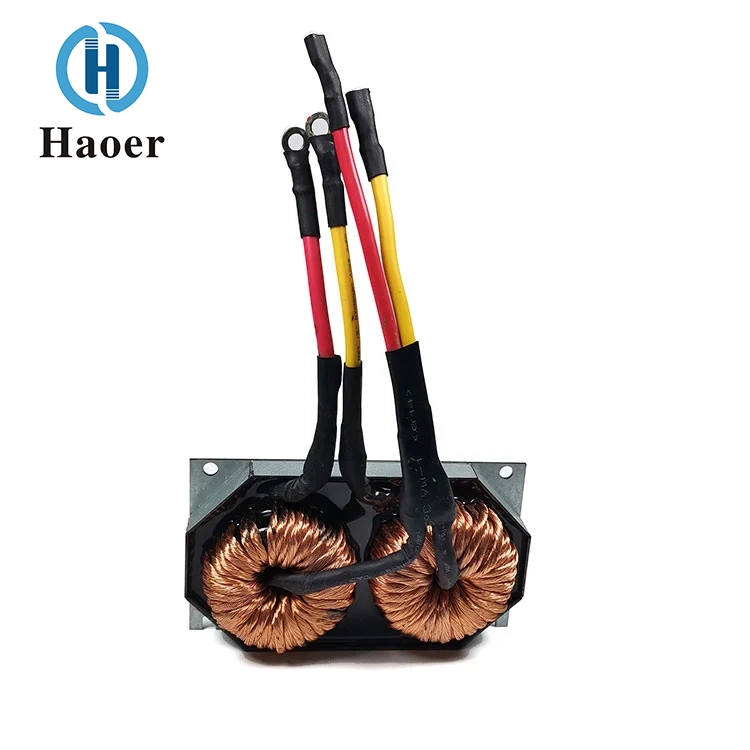

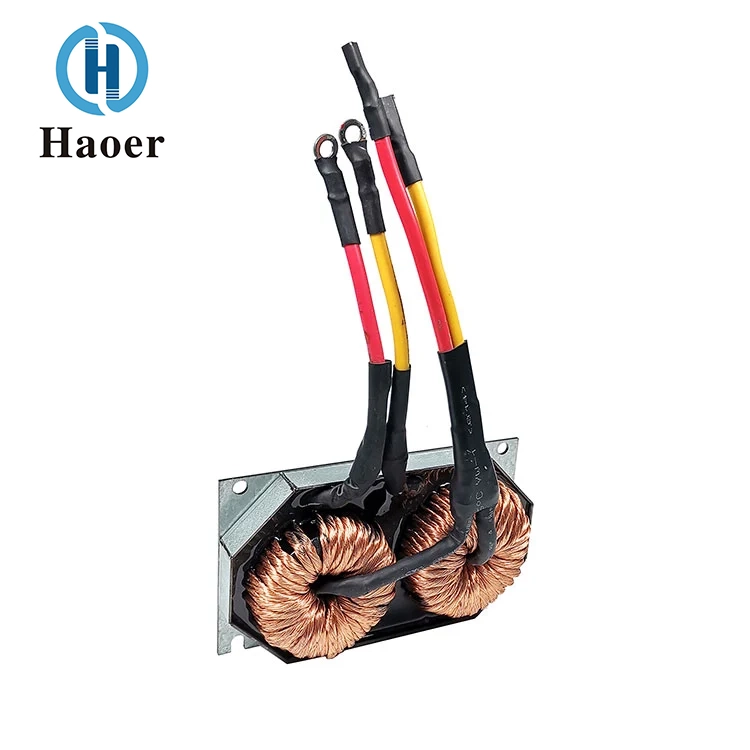

자동차 충전소 조립 인덕터

핵심 작동 원리 및 기능

Haoer의 중국 자동차 충전소 조립 인덕터는 자동차 충전소 시스템에서 전압 부스트 및 공진 변환의 이중 코어 역할을 수행하여 빠른 충전 전력의 효율적인 변환을 지원합니다.

BOOST 부스트 인덕터는 충전소의 DC-DC 부스트 회로와 직렬로 연결됩니다. 스위칭 튜브가 전도되면 전기 에너지를 저장합니다. 전원이 꺼지면 에너지를 방출하여 그리드에서 정류된 저전압 직류(예: 300V DC)를 전기 자동차 충전에 적합한 고전압 직류(예: 750V-1000V DC)로 변환하여 빠른 충전 전압 요구 사항을 충족합니다. 고포화 코어 설계는 부스트 프로세스 중 순간적인 큰 전류 영향에 대처할 수 있어 인덕터 값 감쇠로 인한 부스트 효율 저하를 방지할 수 있습니다.

LLC 공진 인덕터 기능은 공진 커패시터 및 스위칭 트랜지스터와 함께 LLC 공진 변환 회로를 구성합니다. 공진 주파수의 정밀한 매칭을 통해 제로 전압 스위칭(ZVS)과 제로 전류 스위칭(ZCS)이 달성되어 스위칭 손실을 크게 줄이고 충전소의 전체 변환 효율을 향상시킵니다(≥96%). 동시에 공진 과정에서 고주파 고조파 간섭을 억제하여 출력 전류의 안정성을 보장하고 차량 배터리에 대한 영향을 방지합니다.

라디에이터의 방향성 방열 기능은 코어의 철손 열과 권선의 동손 열을 신속하게 방출하여 고전력 급속 충전 조건에서 부품의 과열 문제를 해결하고 인덕터가 -40℃ ~ +125℃의 넓은 온도 범위에서 안정적인 성능을 유지하도록 보장하며 부품의 수명을 연장시킵니다.

형질

높은 포화 전류 전달 용량

비정질 합금 자기 코어의 포화 자속 밀도는 1.5T를 초과하며, 고속 충전 중 피크 전류(정격 전류의 2~3배)를 견딜 수 있고 인덕턴스 값 감쇠가 10% 이하입니다. 이는 충전 파일의 동적 전압 및 전류 조정에 대한 빠른 충전 요구 사항에 적합합니다.

저손실 고주파수로 빠른 충전 효율 향상

자동차 충전소 조립 인덕터의 작동 주파수 범위는 50kHz ~ 200kHz(고속 충전 충전기의 주류 공진 주파수 범위)이며, 자기 코어의 총 손실과 권선 손실은 0.8% 이하입니다. 이를 통해 시스템 에너지 소비를 대폭 줄이고, 급속충전기 작동 시 발열을 최소화한다.

라디에이터는 열을 효율적으로 방출하여 고전력 장치의 지속적인 작동을 보장합니다.

핀형 알루미늄 라디에이터와 전도성 실리콘 젤의 결합 디자인은 라디에이터가 없는 솔루션에 비해 방열 효율을 60% 높입니다. 이를 통해 어셈블리는 200kW 고전력 고속 충전 조건에서 35°C 미만의 온도 상승을 유지할 수 있어 과열로 인해 전력을 감소시키기 위해 전원 충전기가 필요하지 않습니다.

통합 통합으로 충전소 크기 감소

BOOST와 LLC 듀얼 인덕터의 기능을 통합해 독립 부품 솔루션 대비 설치 공간을 40% 줄여 충전소의 소형화, 고출력 밀도 설계 트렌드에 맞춰 내부 배선을 단순화하고 고장률을 줄인다.

열악한 환경에 적합한 차량급 신뢰성

자동차 충전소 어셈블리 인덕터는 최대 10G의 진동 저항, -40~+125℃의 작동 온도 범위를 갖추고 AEC-Q200 차량 등급 인증을 충족하며 실외 충전소 설치 시 고온 노출, 저온 추위 및 습한 염수 안개와 같은 극한 조건을 견딜 수 있습니다.

고전력, 저손실 및 강력한 열 발산이라는 핵심 장점을 갖춘 라디에이터 장착 BOOST+LLC 조합 부품은 자동차 고속 충전 충전기의 효율적이고 안정적이며 안전한 작동을 위한 핵심 자기 부품이 되었습니다. 신에너지 차량 충전 인프라의 대규모 적용을 위한 핵심 기술 지원을 제공합니다.

회사의 강점

Guangdong Haier Electronics Co., Ltd.는 광둥성 포산(Foshan), 광시성 팅현(Tingxian) 등에 여러 생산 기지를 두고 있습니다. 총 공장 면적은 10,000m2를 초과하고 직원 수는 1,000명을 초과했습니다. 이 회사는 연간 1억 개가 넘는 변압기, 필터 및 인덕터의 강력한 생산 능력을 보유하고 있습니다. 회사는 경험이 풍부한 직원과 전문적이고 효율적인 관리 팀을 보유하고 있어 연구 개발부터 생산까지 모든 연결이 높은 기준을 충족하도록 보장합니다. 하이얼 전자는 항상 "기술 혁신, 품질 우선, 서비스 우선, 상생 협력"이라는 원칙을 고수하며 자기 부품 분야에 지속적으로 집중하고 업계에서 벤치마크 기업으로 성장하고 되기 위해 노력하고 있습니다.

"인덕터 코일"은 신에너지 및 에너지 저장, 자동차 전자 및 전기화, 산업 자동화 및 전원 공급 장치, 정보 통신 기술, 가전 제품 및 가전 제품과 같은 산업에 적용됩니다. 적용 위치에는 DC-DC 회로의 에너지 저장 및 출력 필터링 위치, 전원 입력 끝의 공통 모드/차동 모드 초크 코일 위치, 무선 충전 장치의 송신 및 수신 코일, RF 전력 증폭기의 매칭 네트워크 및 바이어스 회로가 포함됩니다. 작업 조건에서의 적용에는 고전류, 강한 자기장 및 고온이 포함됩니다.
