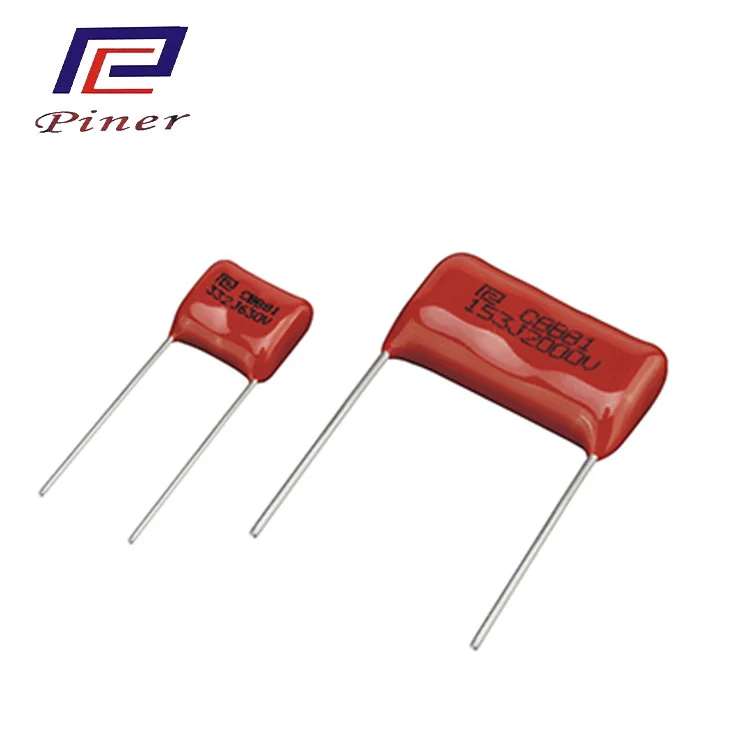

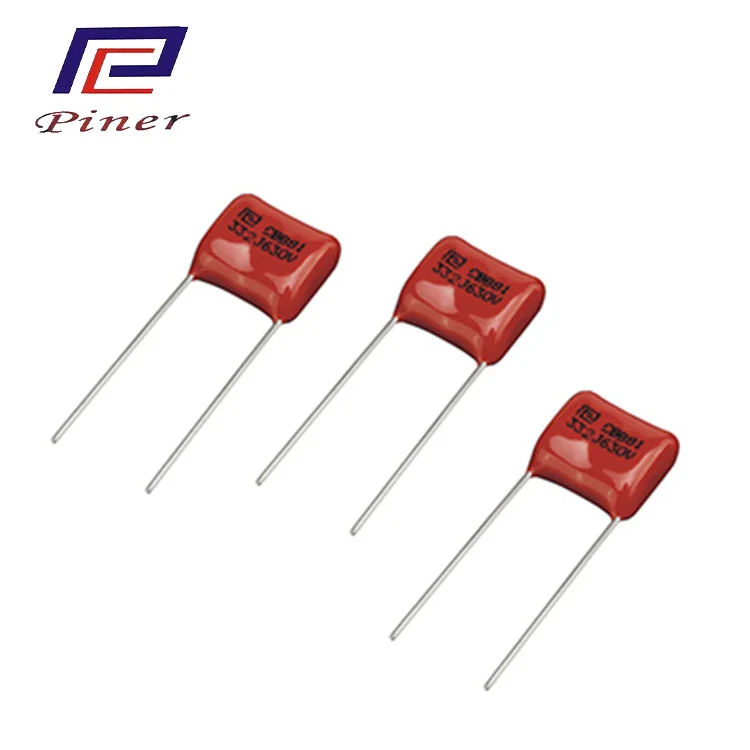

높은 과전류 제어 보드 펄스 커패시터

Piner Manufacturer가 공급하는 고과전류 제어반 펄스 커패시터는 고전압, 고주파, 대전류의 열악한 환경을 위해 특별히 설계된 "강력한" 부품입니다. 독특한 복합 전극 구조는 전류 전달 용량과 자가 치유 신뢰성의 균형을 독창적으로 유지하여 스위칭 전원 공급 장치, 신에너지 인버터 및 산업용 난방과 같은 핵심 분야에서 없어서는 안 될 선택입니다.

문의 보내기

제품 설명

특징

고전압 저항 및 높은 절연성: Piner Factory에서 제조한 고과전류 제어반 펄스 커패시터에 사용된 폴리프로필렌 소재는 고유 내전압이 높습니다.

저손실(낮은 D 값): 유전 손실 각도의 탄젠트가 매우 작아 고주파수에서 발열이 적고 효율이 높습니다.

우수한 주파수 특성: 주파수에 따라 용량의 변화가 거의 없으므로 고주파 회로에 적합합니다.

우수한 온도 안정성: 용량의 온도 계수가 음수이고 선형성이 좋습니다.

높은 펄스 전류 내성: 알루미늄 호일 전극과 낮은 ESR 덕분입니다.

자가 치유: 장기간 작동의 신뢰성을 향상시킵니다.

참조 표준	GB14579 IEC60384-17
기후 카테고리	40/85/21
정격전압	1000VDC ~ 3000VDC
용량 범위	0.001uF ~ 1.0uF
용량 허용 오차	±5%(J)±10%(K)
단자간 내전압	2.5Un DC(10초)
절연 저항(20°C에서)	터미널 간≥30000MΩCR≤0.33uF(100vdc 60s) ≥7500s CR>0.33uF(100vdc 60s)
소산 인자	DF≤0.0010(10KHz)

CBB81 일반 사양

치수 단위:mm

정격 용량	1000VDC					1600VDC					2000VDC
정격 용량	W	H	T	P	ΦD	W	H	T	P	ΦD	W	H	T	P	ΦD
0.0022uF	18	12.5	6.5	15	0.8	18	12.5	6.5	15	0.8	18	12.5	7	15	0.8
0.0047uF	18	14.5	9	15	0.8	18	12.5	9	15	0.8	18	15	9.5	15	0.8
0.0056uF	18	14	8.5	15	0.8	18	14	8.5	15	0.8	25	13.5	8	22	0.8
0.0068uF	18	13.5	7.5	15	0.8	18	13.5	7.5	15	0.8	25	14.1	8.5	22	0.8
0.0082uF	18	14	8.5	15	0.8	18	14	8.5	15	0.8	25	15	9	22	0.8
0.010uF	18	12	7	15	0.8	18	12	7	15	0.8	25	16.5	11	22	0.8
0.015uF	18	15.5	10	15	0.8	18	15.5	10	15	0.8	25	14	8.5	22	0.8
0.020uF	18	17	10	15	0.8	18	17	10	15	0.8	25	16	9	22	0.8
0.022uF	18	17.5	10.5	15	0.8	18	17.5	10.5	15	0.8	25	15.5	10	22	0.8
0.024uF	18	18	10.5	15	0.8	18	18	10.5	15	0.8	25	17	9.5	22	0.8
0.027uF	25	15.5	8	22	0.8	25	15.5	8	22	0.8	25	17.5	10	22	0.8
0.030uF	25	15.5	8.5	22	0.8	25	15.5	8.5	22	0.8	25	18.5	11	22	0.8
0.039uF	25	16.5	9.5	22	0.8	25	16.5	9.5	22	0.8	25	20	12.5	22	0.8
0.10uF	34	19	11.5	31	0.8	34	19	11.5	31	0.8	34	29	21.5	31	0.8

참고: 위의 크기는 참고용일 뿐입니다. 고객 요구 사항에 따른 맞춤화가 가능합니다.

적용범위

고전압, 고주파 및 대전류 특성으로 인해 CBB81은 다음 분야에서 널리 사용됩니다.

SMPS(스위칭 전원 공급 장치): 특히 고전력 애플리케이션에서 입력/출력용 필터, 공진기 및 흡수 커패시터로 사용됩니다.

고주파 인버터: UPS, 태양광 인버터 및 주파수 변환기의 DC 지원 및 버퍼 회로.

전자식 안정기: 형광등, 에너지 절약 램프 및 LED 드라이버 회로의 공진 및 역률 보정(PFC) 회로입니다.

전자기 가열: 유도 조리기 및 유도 가열 장비의 LC 진동 회로.

고전압 펄스 회로: 레이저 장비, X선 장비.

오디오 장비: 왜곡 특성이 낮기 때문에 고급 오디오 시스템의 주파수 분할 네트워크입니다.

자동차 전자 장치: 전기 자동차 충전기, 온보드 전원 공급 장치 등

Application Fields

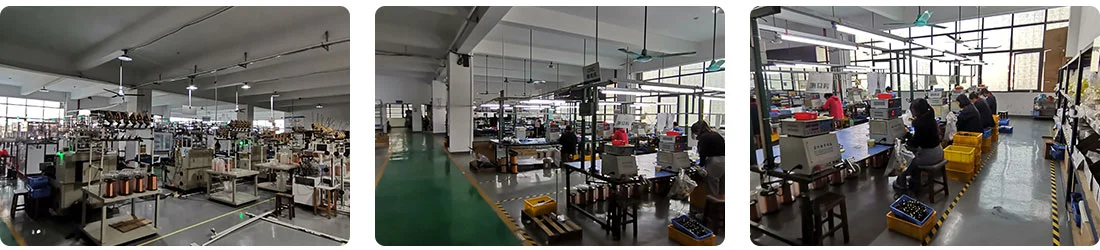

공장의 힘

Foshan Pin'er Electronics Co., Ltd.는 개발, 설계, 생산, 판매 및 애프터 서비스를 통합하는 필름 커패시터 전문 제조업체입니다. 회사는 3, 000 평방 미터 이상의 공장 면적을 보유하고 있습니다. CBB21형, CBB22형, CL21형, CBB60형, CBB61형, X2 안전 규격 콘덴서, 가정용 인덕션 쿠커 등을 비롯해 금속화 필름 콘덴서 등을 전문적으로 생산하고 있습니다.

회사는 강력한 기술 및 R&D 역량을 보유하고 있습니다. 자사 제품은 ISO9001-2015 품질 경영 시스템 인증을 엄격히 준수합니다. MKPX2 안전 표준 커패시터 시리즈는 미국 UL 인증, 캐나다 CUL 인증, 독일 VDE 인증, 중국 CQC 인증을 통과했습니다. 회사의 제품은 모두 유럽 연합의 최신 환경 보호 요구 사항을 충족하고 RoHS 및 REACH 표준을 준수합니다. 우리는 전원 공급 장치, 통신, 오디오 및 비디오, 자동차 전자 제품, 가전 제품 및 디지털 제품과 같은 분야뿐만 아니라 신 에너지 전자 제품 분야의 전자 완성 기계에 대한 전문적이고 포괄적인 "원스톱" 서비스를 제공할 수 있습니다.

이 회사는 경험이 풍부한 직원과 전문적이고 효율적인 관리 팀을 보유하여 연구 개발부터 생산까지 모든 측면이 높은 기준을 충족하도록 보장합니다. Gooder Electronics는 항상 "기술 혁신, 품질 우선, 서비스 최우선, 상생 협력"이라는 원칙을 고수해 왔으며 자기 부품 분야에 지속적으로 초점을 맞춰 성장하고 업계 선두 기업이 되기 위해 노력해 왔습니다.

Company strength

자격증

Certificate

기호 논리학

당사는 배송을 위해 국제 특급 배송 서비스(예: DHL, UPS, TNT, FedEx)를 사용하며 귀하의 요구 사항에 따라 항공 및 해상 운송 옵션도 제공할 수 있습니다.

Packaging And Shipping

FAQ

Q: 맞춤형 제품을 제공할 수 있나요?

답: 그렇습니다. 귀하의 필요에 따라 제품 사양, 로고, 포장 등을 조정할 수 있습니다. 구체적인 설계나 요구 사항을 제공해 주시면 타당성을 평가하고 솔루션을 제공해 드리겠습니다.

질문: 제품 품질을 어떻게 보장합니까?

답변: 우리는 품질 시스템에 대해 ISO9001과 같은 인증을 획득했습니다. 생산 과정에는 여러 품질 검사 단계가 있습니다. 우리는 공장 검사 보고서를 제공하고 제3자 검사(예: SGS)도 지원할 수 있습니다.

Q: 샘플을 제공할 수 있나요? 샘플 비용은 어떻게 계산되나요?

A: 샘플을 제공할 수 있습니다. 일반상품의 경우 샘플은 무료이나 배송비는 고객님 부담입니다. 맞춤형 샘플에는 비용이 발생합니다. 대량 주문이 접수되면 샘플 비용이 환불됩니다.
