UU 변류기 필터

주요 기능 및 핵심 장점

통합 디자인:

Haoer 공장에서 제조한 UU 변류기 필터는 전류 감지 및 EMI 필터링 기능을 단일 구성 요소에 통합하여 회로 설계를 단순화하고 PCB 공간 점유를 줄이고 시스템 비용을 낮추며 장비 통합을 향상시킵니다.

고정밀 전류 감지:

U자형 폐쇄형 자기 회로 설계는 전류 비율 오류가 ±1% 이하이고 선형성이 우수한 높은 자기 결합 효율을 보장하며 0.1A~100A 범위의 전류를 정확하게 감지하여 산업 수준 측정 요구 사항을 충족할 수 있습니다.

고성능 공통 모드 간섭 억제:

대칭 권선과 결합된 페라이트 코어는 공통 모드 간섭에 대한 높은 임피던스를 제공하여 전력 잡음, 전자기 방사 및 기타 간섭 신호를 효과적으로 감쇠시켜 장비가 CE, FCC 및 CQC와 같은 EMC 인증을 통과하도록 돕습니다.

광대역 적응성:

UU 변류기 필터의 작동 주파수 범위는 50Hz~100MHz를 포괄하여 산업용 주파수 전류 감지와 고주파 간섭 억제의 균형을 유지합니다. 스위칭 전원 공급 장치, 주파수 변환기 및 광전지 인버터와 같은 광범위한 애플리케이션에 적합합니다.

높은 신뢰성과 안정성:

폐쇄형 자기 회로 설계는 자기 누출을 줄이고, 금속 클램프는 기계적 강도를 향상시키며, 권선은 느슨해짐 위험 없이 자기 코어와 밀접하게 결합됩니다. 작동 온도 범위는 -40℃ ~ +125℃이며 산업 및 자동차 등급 환경의 요구 사항을 충족합니다.

상당한 비용 효율성:

변류기와 공통 모드 인덕터를 별도로 사용하는 것에 비해 통합 설계는 조달 및 설치 비용을 줄이고 생산 효율성을 향상시키며 대규모 배치 애플리케이션에 적합합니다.

사양 및 모델:

UU9.8 / UU10.5 / UU15.7 / UU16

U자형 폐쇄형 자기 코어는 서로 결합된 대칭형 U자형 망간-아연 페라이트/니켈-아연 페라이트 자기 코어 2개로 구성됩니다. 프레임과 결합되어 폐쇄형 자기 회로를 형성합니다. 투자율이 높고 자기 저항이 낮아 자기장을 집중시키고 누설을 줄일 수 있습니다.

이중 권선 구조는 주 권선(1차 측)과 보조 권선(2차 측)으로 구성됩니다. 주 권선은 권선 수가 적고 와이어 직경이 더 두껍고 측정 회로에 직렬로 연결됩니다. 보조 권선은 더 많은 권수와 더 얇은 와이어 직경을 가지며 신호 출력 및 필터링에 사용됩니다. 공통 모드 억제 및 전류 감지 정확도를 보장하기 위해 두 개의 권선이 프레임에 대칭으로 감겨 있습니다.

통합 설계, 고정밀 감지 및 강력한 필터링 기능을 갖춘 UU 변류기 필터는 현대 전자 장치의 전류 모니터링 및 EMC 관리를 위한 이상적인 선택이 되었습니다. 실용성, 경제성 및 신뢰성을 결합하여 공통 모드 필터 인덕터, 드라이브 변압기, 변류기 등에 널리 사용됩니다.

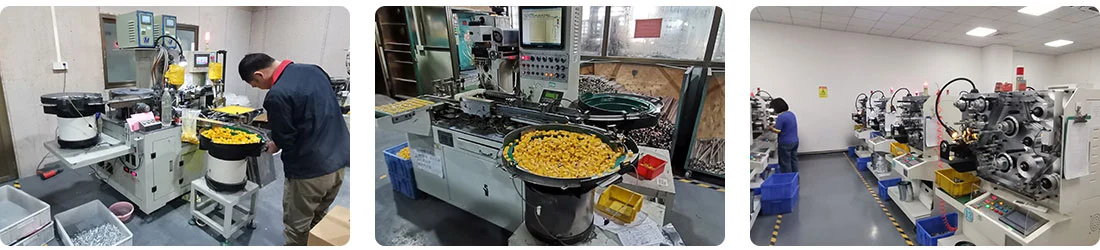

회사의 강점
