오디오 커패시터

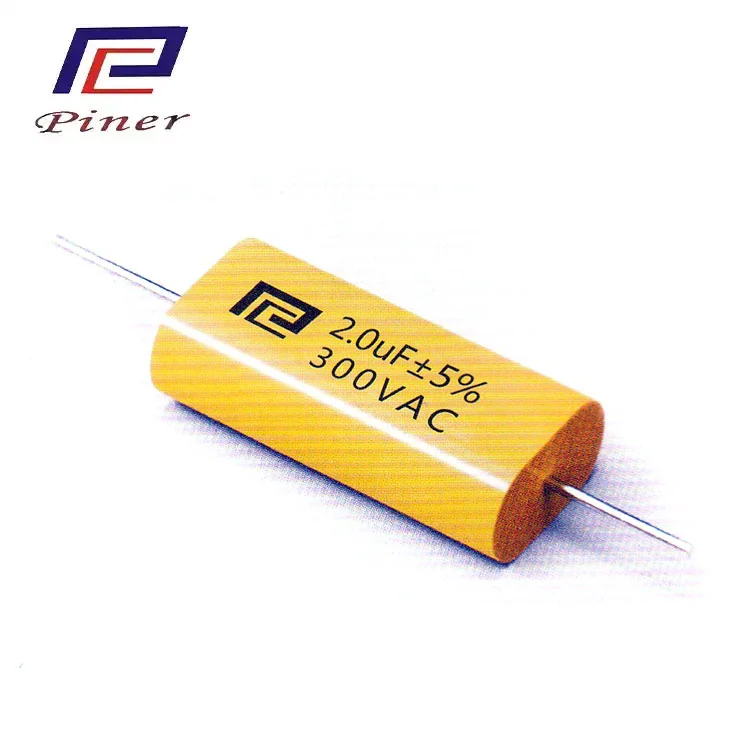

CBB20 오디오 커패시터는 금속화 폴리프로필렌 필름을 매체로 사용하고 민감하지 않은 권선 구조를 채택했으며 Mylar 테이프로 포장되고 주석 도금 구리 종이의 축 리드로 설계되었습니다. 이 제품은 작은 크기, 우수한 절연 성능, 낮은 손실을 가지며 오디오 필터링 회로의 핵심 구성 요소로 작용하여 음질의 선명도와 동적 성능에 직접적인 영향을 미칩니다. 전체적인 사운드가 더 깨끗해지고 청취 경험이 더 자연스러워졌습니다.

문의 보내기

제품 설명

특징

낮은 유전 손실:폴리프로필렌 소재는 손실 탄젠트가 매우 작아서 커패시터의 발열이 적고 효율이 높아 고주파 및 펄스 회로에 특히 적합합니다.

좋은 주파수 특성:주파수에 따른 커패시턴스 값의 작은 변화로 고주파수 환경에서 안정적인 성능을 제공합니다.

우수한 자가 치유:금속화 박막을 사용하기 때문에 유전체가 부분적으로 파손되면 파손 지점 주변의 금속층이 즉시 증발하여 결함 지점을 격리하고 커패시터가 정상 작동을 재개할 수 있도록 하여 신뢰성을 향상시킵니다.

음의 온도 계수:온도가 증가함에 따라 커패시턴스가 약간 감소하여 안정성이 우수함을 나타냅니다.

극성 없음:AC 회로에서 사용할 수 있습니다.

높은 정격 전압:일반적으로 AC 및 DC 정격 전압 레벨이 더 높습니다.

기술 사양

참조 표준	GB10190、IEC60384-16
기후 카테고리	40/85/21
정격전압	250VDC~ 630VDC
용량 범위	1uF ~ 40uF
용량 허용 오차	±5%(J) ±10%(K)
단자간 내전압	1.6UR(VDC)/10초
절연 저항(20°C에서)	단자 간: ≥30000MΩ CR≤0.33uF(100vdc 60s) ≥7500s CR>0.33uF(100vdc 60s)
절연 저항(20°C에서)	단자와 케이스 사이:≥100000MΩ(100vdc 60s)
현재의 능력을 견디다	dv/dt≥30v/us
소산 인자	DF≤0.002(1KHz)

CBB20 커패시터 시리즈

치수 단위: mm

정격 용량	250/275VDC				400VDC				600VDC
정격 용량	L	W	H	ΦD	L	W	H	ΦD	L	W	H	ΦD
1.0μF	25	5	12	0.8	25	8	14	0.8	25	11.5	19	0.8
1.2μF	25	6.5	13	0.8	25	9	15	0.8	25	13.5	19	0.8
1.5μF	25	7.5	14	0.8	25	10	16.5	0.8	25	14.5	22	0.8
2.0μF	25	9	15.5	0.8	25	12	18.5	0.8	25	14	22	0.8
2.2μF	26	9.5	15.5	0.8	25	13.4	19	0.8	31	16	22.5	0.8
2.5μF	26	10	16.5	0.8	25	14	20	0.8	31	17	23.5	0.8
3.3μF	26	12	18	0.8	31	13	19.5	0.8	31	20	26.5	0.8
3.5μF	26	12.5	18.5	0.8	31	13.5	20	0.8	36	18.5	24	0.8
4.0μF	26	13.5	19.5	0.8	31	15	21	0.8	36	19.5	26	0.8
4.7μF	26	14.5	21	0.8	31	16	22.5	0.8	36	21.5	28	0.8
5.6μF	31	14	20	0.8	31	18	24	0.8	36	24	30	0.8
6.8μF	31	15.5	21.5	0.8	31	20	26.5	0.8	46	22	28	0.8
8.2μF	31	17	23.5	0.8	36	19.5	26	0.8	46	24.5	30	0.8
10.0μF	31	19.5	25.5	1	36	22	28.5	1	46	26.5	33	1

참고: 위의 크기는 참고용일 뿐입니다. 고객 요구 사항에 따른 맞춤화가 가능합니다.

오디오 시스템용 CBB20 축형 비유도 커패시터의 응용 특성

CBB20은 "폴리프로필렌 필름 커패시터" 유형이며 MKP 커패시터의 하위 클래스에 속합니다. 그리고 '코어 축'은 패키징 방식을 의미합니다. 핀이 양쪽 끝에서 돌출되어 구조가 더욱 안정적이고 고정밀 오디오 필터링 회로에 적합합니다.

CBB20 커패시터는 낮은 손실, 높은 안정성 및 우수한 고주파 응답으로 인해 Hi Fi DIY 플레이어에게 "필터링 아티팩트"로 알려져 있습니다.

특히 주파수 분할 회로에서 CBB20 커패시터를 사용하면 사운드의 선명도와 레이어링이 크게 향상되어 높은 음을 더 밝게 하고, 중간 음을 더 안정적으로, 낮은 음을 더 깨끗하게 만들고 전반적인 청취 경험을 원래 사운드에 더 가깝게 만들 수 있습니다.

또한 내압성이 높고 수명이 길며 쉽게 노화되지 않아 고급 오디오 시스템에 적합합니다.
