전자 기술 분야에서 변압기는 전기 에너지 변환 및 신호 전송의 핵심 구성 요소로서 성능 특성이 회로 시스템의 효율성과 신뢰성을 직접적으로 결정합니다. 작동 주파수 특성에 따라 변압기는 고주파와 저주파의 두 가지 주요 유형으로 분류될 수 있습니다. 이 두 가지 유형은 현대 전자 장치의 성능 최적화 및 시스템 통합에 지대한 영향을 미치는 재료 선택, 구조 설계 및 엔지니어링 적용에서 상당한 차이를 나타냅니다.

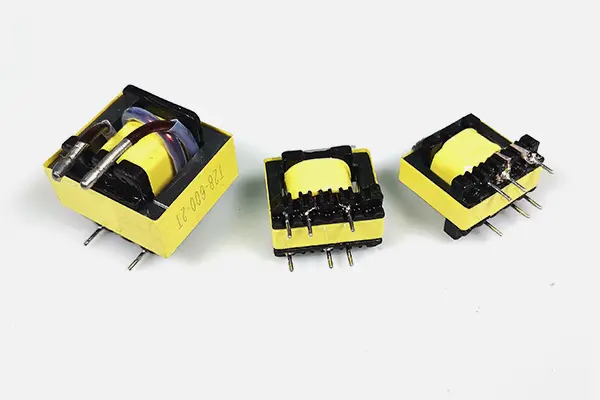

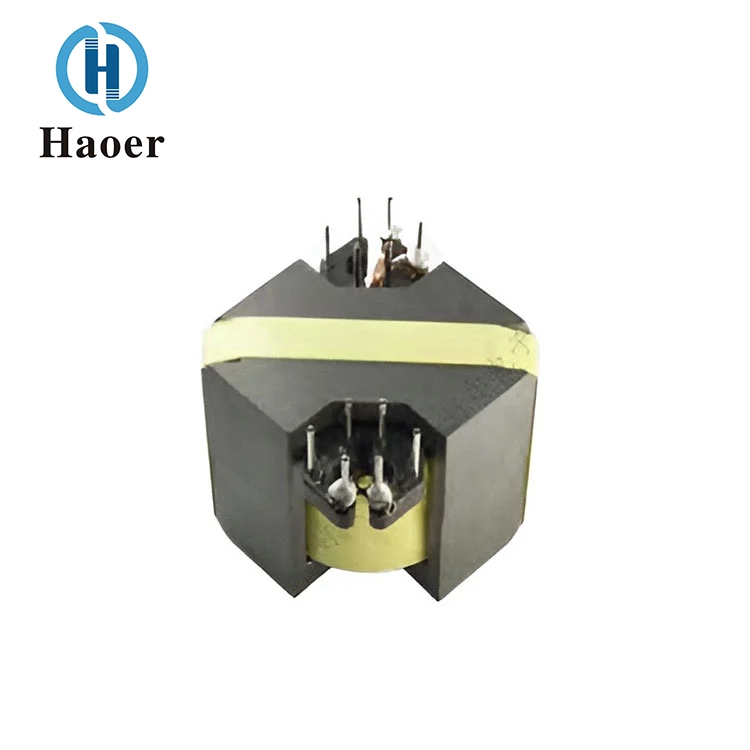

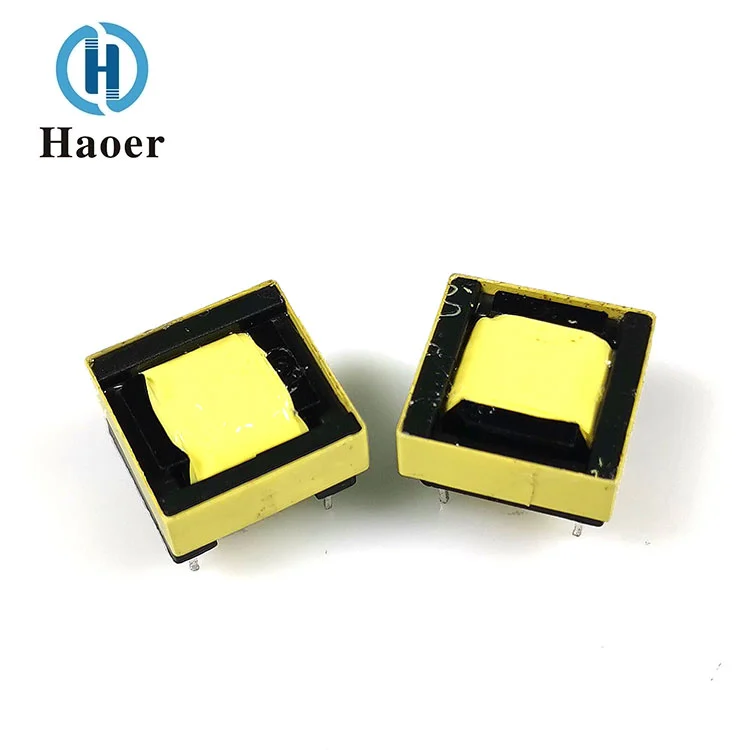

고주파 변압기의 작동 주파수 대역은 일반적으로 킬로헤르츠에서 메가헤르츠까지이며, 자기 코어 재료의 선택은 고주파 손실을 최소화하는 원리를 따릅니다. 독특한 스피넬 결정 구조를 지닌 페라이트 소재는 고주파 조건에서 투자율이 우수하고 와전류 손실이 낮아 고주파 변압기에 선호되는 소재입니다. 더욱 최적화된 비정질 합금 자기 코어는 원자의 장거리 정렬 배열을 깨뜨려 히스테리시스 손실을 기존 재료의 1/10 미만으로 줄이고 특히 GHz 수준의 초고주파 애플리케이션에 적합합니다. 이러한 재료의 연자성 특성과 고주파 응답 기능의 결합을 통해 고주파 변압기는 스위칭 전원 공급 장치, 무선 주파수 회로 및 기타 분야에서 획기적인 응용 분야를 달성할 수 있습니다.
저주파 변압기는 전원 주파수(50/60Hz) 범위 내에 있으며, 자기 코어 재료는 실리콘 강판 기술을 코어로 진화했습니다. 냉간압연을 통해 성형된 (110) 방향성 규소강판은 상용주파 조건에서 이론적인 한계에 가까운 투자율을 얻을 수 있다. 적층 구조는 와전류 경로를 효과적으로 차단하여 산업 수준인 0.5~2.0W/kg의 코어 손실을 유지합니다. 고주파수 범위에서 손실이 기하급수적으로 증가하지만, 단일 장치 용량이 MVA 수준에 도달하는 대형 전력 변압기 분야에서는 여전히 대체할 수 없는 위치를 유지하고 있습니다.
고주파 변압기의 부피 이점은 패러데이 전자기 유도 법칙의 주파수 효과에서 비롯됩니다. 작동 주파수가 증가하면 동일한 자속 밀도를 유지하는 데 필요한 자기 코어의 단면적은 코일 권수에 반비례하여 감소합니다. 실험 데이터에 따르면 주파수를 50Hz에서 100kHz로 높이면 트랜스포머의 볼륨이 원래의 1/200까지 줄어들 수 있는 것으로 나타났습니다. 이러한 특성은 동일한 전력의 저주파 변압기의 부피가 5%에 불과한 휴대폰 충전기의 고주파 변압기와 같은 휴대용 장치에서 특히 중요합니다. 효율성 측면에서 고주파 변압기는 자기 코어 손실과 구리 손실의 비율을 최적화하여 일반적인 부하 조건에서 90% 이상의 변환 효율을 달성할 수 있습니다. 기존 저주파 변압기에 비해 이 효율은 10~15% 포인트 향상됩니다.
저주파 변압기의 볼륨 특성은 해당 애플리케이션 시나리오와 밀접한 관련이 있습니다. 송전 분야에서 최대 800MVA의 단상 용량을 갖춘 대형 유침 변압기의 코어 직경은 3미터가 넘습니다. 이 규모는 전력망의 안정적인 운영을 유지하는 기초입니다. 효율성 측면에서 보면 전부하 효율은 98% 이상에 도달할 수 있지만, 부분 부하 조건에서는 무부하 손실 비율이 크게 증가하여 종합 효율이 85%에 불과해 부하 적응성 설계의 과제가 강조됩니다.
고주파 변압기의 응용 분야는 다양한 특성을 나타냅니다. 스위칭 전원 공급 장치 분야에서 고주파 변압기의 고주파 기능은 전원 공급 장치의 부피와 무게를 크게 줄여 노트북 컴퓨터 어댑터의 경량화 및 박형 개발을 촉진합니다. 통신 기지국에서 펄스 변압기는 디지털 신호의 고속 절연 전송을 달성합니다. 전자기 가열 분야에서 고주파 유도 가열 효율은 95%를 초과하여 기존 저항 가열 모드에 혁명을 일으켰습니다. 특히 주목할만한 것은 전기 자동차 충전소 분야입니다. 고주파 변압기와 실리콘 카바이드 부품을 공동으로 적용하면 충전 모듈의 전력 밀도가 50W/in3를 초과할 수 있습니다.
저주파 변압기는 에너지 인프라에서 견고한 기반을 형성합니다. 스마트 그리드에서 배전 변압기는 "지난 10km"의 핵심 노드로서 전압 변환 및 전력 품질 제어의 이중 기능을 수행합니다. 철도 운송 분야에서 25kV/1500V 견인 변압기는 특수 구조 설계를 통해 큰 전류 영향 하에서 열 안정성 요구 사항을 충족합니다. 새로운 에너지 그리드 연결 시스템에서 저주파 변압기는 태양광 인버터와 그리드 사이의 유연한 연결을 달성하고 포화 방지 기능은 약한 그리드 조건에서도 안정적인 작동을 보장합니다.
고주파 변압기로 인해 발생하는 전자기 호환성 문제는 이중 특성을 가지고 있습니다. 즉, 작동 주파수 대역(30MHz 미만)이 전자 장치의 민감한 주파수 대역과 일치하여 방사선 간섭의 심각한 위험을 초래합니다. 자기 코어 구조를 최적화하기 위한 3차원 전자기 시뮬레이션을 통해 부유 용량을 60%까지 줄일 수 있습니다. 나노 결정질 자기 차폐층 기술을 사용하여 누설 자속 밀도를 0.5mT 미만으로 제어할 수 있습니다. 수신단에서는 공통 모드 인덕터와 X 커패시터로 구성된 EMI 필터링 네트워크를 통해 전도 간섭에 대해 30dB 이상의 간섭 억제 효과를 얻을 수 있습니다.
저주파 변압기의 전자기 호환성 문제는 주로 전도성 간섭으로 나타납니다. 전력 주파수 자기장(50/60Hz)은 자기 결합을 통해 정밀 기기에 영향을 미칠 수 있습니다. 폴로미 합금 차폐罩를 사용하면 자기장을 지구 자기장 수준으로 줄일 수 있습니다. 의료 장비 애플리케이션에서는 이중 권선 균형 설계를 통해 변압기의 누설 인덕턴스가 1μH 미만이 되어 전력 주파수 공통 모드 간섭을 효과적으로 억제할 수 있습니다. 스마트 그리드의 비선형 부하가 저주파 변압기의 고조파 손실을 증가시켜 나노결정질 합금을 향한 자기 코어 재료의 개발을 촉발한다는 점은 주목할 가치가 있습니다.
기술진화와 시스템통합 동향
고주파 변압기는 더 높은 전력 밀도와 더 넓은 작동 온도 범위를 향해 발전하고 있습니다. 질화갈륨 장치와 평면 변압기 기술의 통합으로 스위칭 전원 모듈의 전력 밀도가 100W/cm3를 초과할 수 있게 되었습니다. 전기 자동차 분야에서 800V 플랫폼 충전 시스템은 변압기의 절연 강도가 10kV 이상이어야 하므로 멤브레인 커패시터 복합 절연 기술의 획기적인 발전을 주도하고 있습니다.
저주파 변압기 분야에서는 스마트 그리드의 수요에 중점을 두고 있습니다. 광학 전류 센서와 지능형 온도 제어 장치를 설치하여 변압기 상태를 실시간으로 모니터링합니다. 새로운 에너지 통합 시나리오에서는 광전지, 에너지 저장 및 충전 파일의 다중 소스 통합 요구 사항을 동시에 수용할 수 있는 다중 권선 분할 변압기 설계가 채택되어 배전 네트워크의 유연성이 향상됩니다.
이러한 차별화된 기술 접근 방식은 본질적으로 더 높은 주파수와 더 높은 지능을 향해 나아가는 전력 전자 기술의 피할 수 없는 추세를 반영합니다. 고주파 변압기와 저주파 변압기는 단순한 대체품이 아니라 서로 다른 시간적, 공간적 규모로 형성된 보완 솔루션입니다. 미래에는 넓은 밴드갭 장치가 널리 채택되고 인공 지능 알고리즘이 통합됨에 따라 변압기 기술은 전자기 에너지 변환과 정보 처리의 교차점에서 더욱 혁신적인 응용 분야를 탄생시킬 것입니다.
