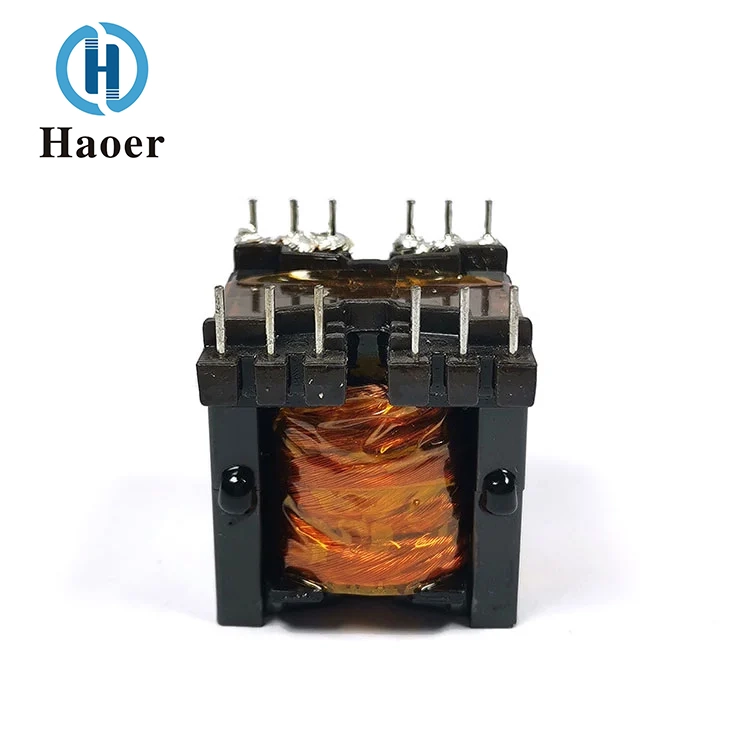

스위칭 전원 공급 장치의 "심장"인 고주파 변압기는 에너지 전송, 전압 변환 및 전기 절연이라는 세 가지 중요한 작업을 수행합니다. 성능은 전원 공급 장치의 효율성, 크기 및 EMI 수준에 직접적인 영향을 미칩니다. 이 기사에서는 애플리케이션 시나리오를 기반으로 핵심 선택 기술을 분석합니다.

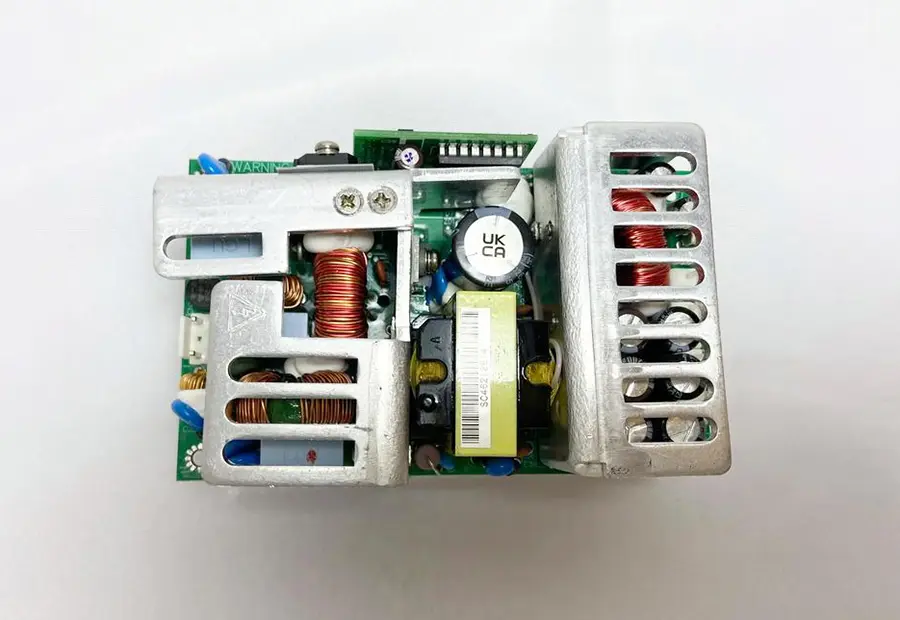

스위칭 전원 공급 장치에서 고주파 변압기의 핵심 역할
에너지 전송 허브: 자기 코어와 권선의 결합을 통해 DC 펄스 에너지가 2차측으로 효율적으로 전달됩니다. 전력용 주파수 변압기에 비해 고주파 설계로 최대 70%까지 볼륨을 줄일 수 있습니다.
전기 절연 장벽: 1차 권선과 2차 권선 사이의 절연 층은 안전 표준을 충족하고 공통 모드 간섭을 차단하도록 설계되었습니다. 일반적인 절연 전압 요구 사항은 일반적으로 1.5kV - 4kV입니다.
전압 변환 컨트롤러: 권선비를 조정하여 정밀한 전압 강하/승압을 실현합니다. 예를 들어 플라이백 토폴로지에서 권선비 오류가 5%를 초과하면 출력 전압 변동이 발생할 수 있습니다.
일반적인 애플리케이션 시나리오 분석
사례 1: AC/DC 어댑터
토폴로지: 주로 플라이백 디자인을 사용합니다.
변압기 요구 사항:
코어 유형: 저손실 페라이트
권선 구조 : 삼중 절연 전선 권선
주요 매개변수: 누설 인덕턴스 < 5% 여기 인덕턴스
사례 2: LED 구동 전원 공급 장치
핵심 과제: 높은 전력 밀도 및 열 방출 균형
최적화 솔루션:
평면 변압기를 사용하여 높이 줄이기
표피 효과를 최소화하기 위해 분할된 권선을 사용합니다.
정류기 브리지와 결합하여 변환 효율 향상
구성 요소 선택을 위한 세 가지 황금률
자기 코어 재료 선택
산화철: 100kHz 미만의 시나리오에 적합
금속 자성 분말 코어: 고주파수 및 고전류 애플리케이션에 적합
나노결정질: 극고주파 및 저손실 솔루션
주요 매개변수 일치
포화 자속 밀도: 20% 마진을 확보해야 합니다.
창 활용률: 40%-60% 이내로 제어하는 것이 좋습니다.
온도 상승 한계: 최대 부하 시 온도 상승은 40℃ 이하이어야 합니다.
선택 피트 방지 팁: 와전류 손실을 무시하면 자기 코어가 국부적으로 과열되어 자기 포화 오류가 발생할 수 있습니다.
협업 구성 요소 페어링

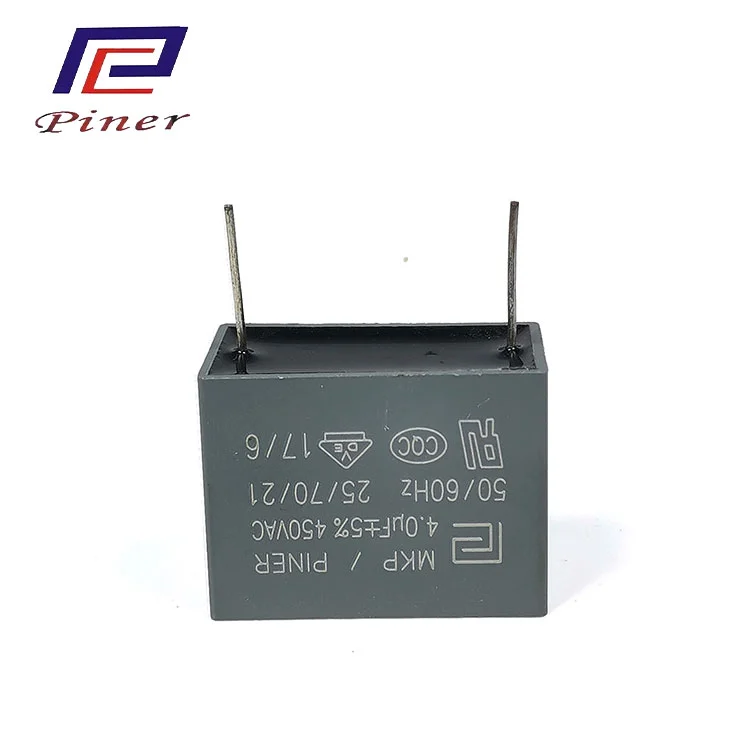

입력 필터링: 공통 모드 간섭을 억제하는 X/Y 커패시터
출력 정류: 스위칭 손실을 줄이기 위한 고속 복구 다이오드
버퍼 회로: 스위칭 트랜지스터를 보호하기 위한 RC 흡수 네트워크
