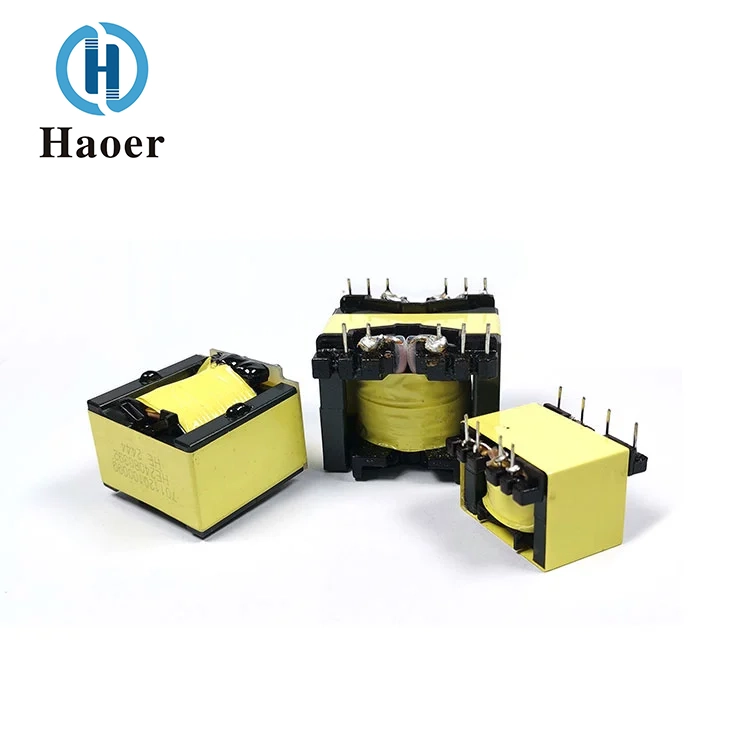

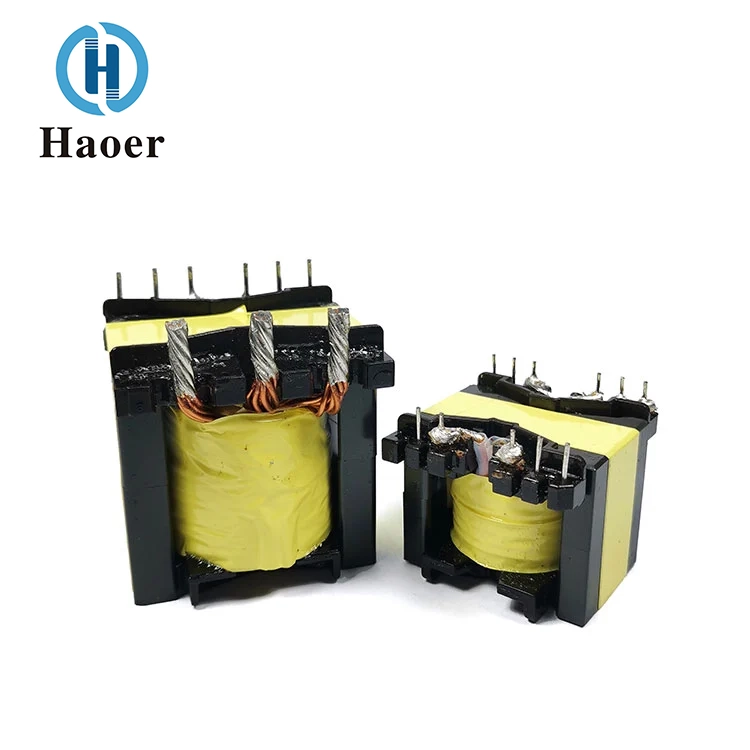

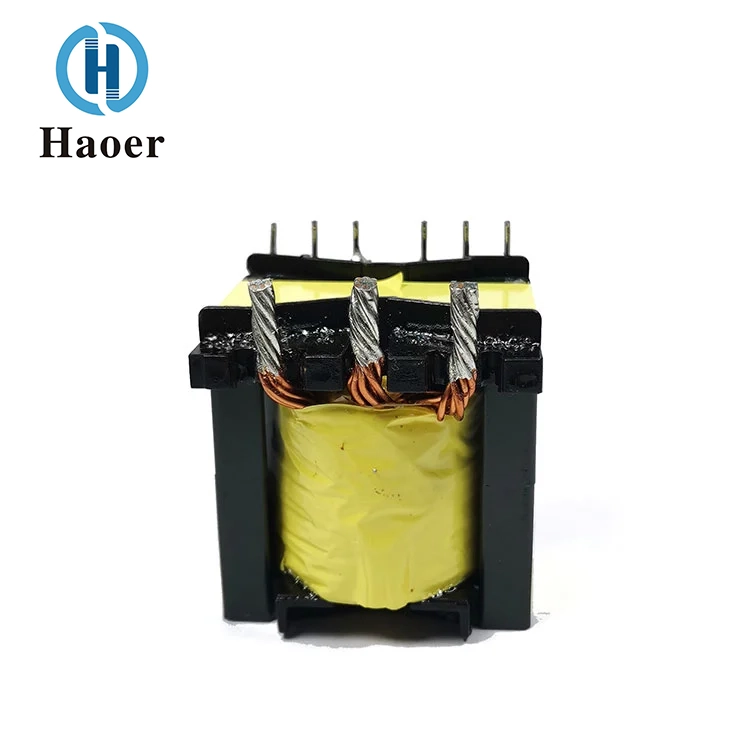

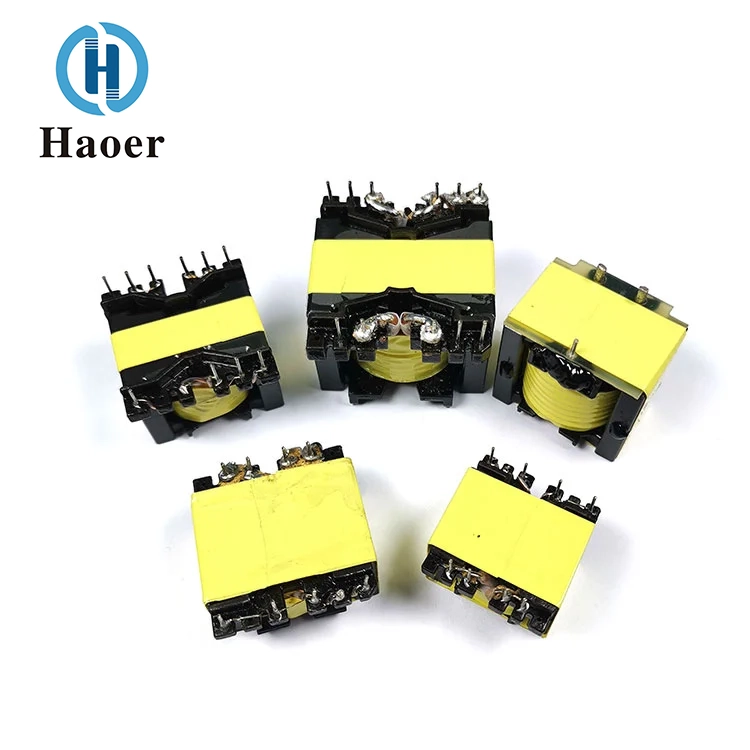

Haoer 제조업체가 공급하는 중국 PQ 인버터 전원 공급 장치 고주파 변압기는 20kHz~500kHz의 넓은 주파수 범위를 지원합니다. 출력 전력은 15W ~ 1000W 범위 내에서 유연하게 구성할 수 있으며 적응성이 뛰어납니다. 작동 온도 범위는 -40℃ ~ +125℃이며 가혹한 고온 및 저온 환경에 적합합니다. 보관온도는 -25℃ ~ 85℃이며, 상대습도 30% ~ 95% 범위에서 장기간 보관이 가능하여 환경안정성이 우수합니다.
특징: 우수한 자기 차폐 성능, 컴팩트한 구조, 고전력, 고효율, 낮은 자기 누설, 강력한 간섭 방지 기능 등
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. 작동 주파수: | 20kHz~500kHz |
| 2. 출력 전력: | 15~1000W |
| 3. 작동 온도: | -40°C ~ +125°C |
| 4. 보관 온도: | -25°C ~ +85°C |
| 5. 보관 습도: | 30% - 95% |
PQ 인버터 전원 공급 장치 고주파 변압기는 고주파 전력 변환 회로(작동 주파수 20kHz 이상)용으로 특별히 설계된 자기 부품입니다. 고주파 교류 자기장을 활용하여 전압 변환, 에너지 전송 및 회로 절연을 달성합니다. 스위칭 전원장치, 인버터, 신에너지 컨버터 등 현대 전력전자기기의 핵심부품이다.
기존의 전력 주파수 변압기와 비교하여 고주파 변압기는 다음과 같은 주목할만한 특징과 장점을 가지고 있습니다.
고효율 및 소형 크기: 전자기 유도 원리에 따라 작동 주파수가 높을수록 자기 코어의 단면적이 작아지고 동일한 전력을 전달하는 데 필요한 코일 회전 수가 줄어듭니다. 따라서 동일한 전력 조건에서 고주파 변압기의 부피와 무게는 전력 주파수 변압기보다 10배 이상 작을 수 있어 전원 장치의 소형화 및 경량화를 달성할 수 있습니다.
뛰어난 성능: 고주파 설계는 자성 재료의 히스테리시스 손실과 코일의 와전류 손실을 효과적으로 줄입니다. 저손실 자기 코어 재료(예: 페라이트, 비정질 및 나노결정질)와 리츠 와이어와 같은 꼬인 다중 연선 와이어가 결합되어 전체 에너지 변환 효율이 매우 높습니다.
넓은 작동 온도 범위: PQ 인버터 전원 공급 장치 고주파 변압기 설계는 열악한 환경에 적응할 수 있습니다. 예를 들어, -40℃ ~ +125℃의 온도 범위에서 작동할 수 있어 극한의 고온 및 저온에서도 안정적인 작동을 보장합니다.
광범위한 애플리케이션 호환성: 작동 주파수 범위가 광범위하고(예: 20kHz ~ 500kHz) 출력 전력은 15W ~ 1000W 이상이므로 다양한 토폴로지(예: 순방향, 역방향, LLC 공진) 및 전력 레벨의 요구 사항을 유연하게 충족할 수 있습니다.
DC-DC 컨버터, LED 구동 전원 공급 장치, 인버터 전원 공급 장치, UPS 전원 공급 장치
| 부품 번호 | 터미널 핀 | 치수(mm(인치)) | ||||||
| A | B | C±0.5 | D±0.5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| 2020년 PQ | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd.는 2008년에 설립되었습니다. 우리는 고주파 변압기, 필터링 장치, 인덕터 및 기타 자기 부품을 전문으로 하는 전문 제조업체입니다. 당사의 제품은 조명, 가전제품, 태양광 발전, UPS 시스템, 자동차 전자 장치, 네트워크 통신 장비, 컴퓨터 주변 장치 및 다양한 스위칭 전원 공급 장치에 널리 사용됩니다.

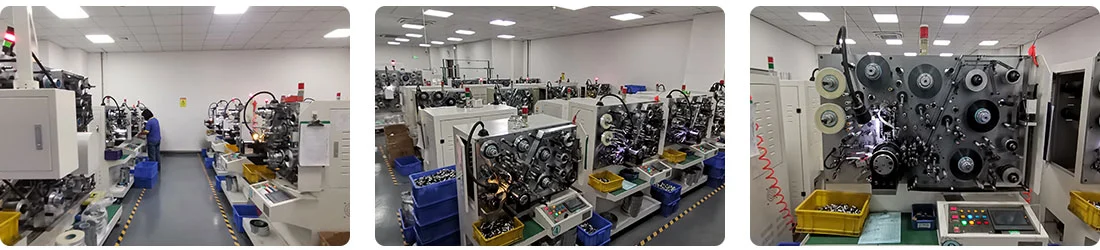

수년간의 개발 끝에 회사는 자동화된 생산 장비와 다양한 고정밀 테스트 장비를 완전히 도입했습니다. 광동성 포산에 있는 여러 생산 기지와 1,000명이 넘는 직원을 보유하고 있는 당사의 변압기, 필터 및 인덕터의 연간 생산 능력은 1억 개가 넘습니다.
경험이 풍부하고 역동적인 팀의 지원을 받아 회사는 CQC, UL, ISO 9000 및 TS 16949 안전 및 품질 시스템 인증을 획득했습니다. Haoer는 기술 혁신, 품질 우선, 서비스 패권 및 상생 협력의 원칙을 준수하여 더 강해지고 우수성을 위해 노력하고 있습니다.
우리는 7×24시간 빠른 응답 고객 서비스와 평생 기술 지원을 제공합니다. 우리는 전체 추적을 위해 제품 파일을 유지 관리하고 정기적인 사전 후속 조치를 수행하며 전문가 팀을 보유하여 지속적인 기술 지원을 제공합니다. 우리는 투명한 보증과 장기 공급 보증을 약속하며, 신뢰할 수 있는 서비스를 통해 귀하와 장기적이고 상호 이익이 되는 파트너십 구축에 최선을 다하고 있습니다.
