전자 시스템의 더 높은 전력 밀도와 소형화를 향한 전 세계적인 노력은 자기 부품 산업을 재편하고 있습니다. 이러한 변화의 중심에는 까다로운 전력 전자 애플리케이션을 위한 소형 크기, 우수한 자기 차폐 및 높은 전력 처리 기능을 결합한 로우 프로파일 페라이트 코어 설계인 EDR 시리즈 고주파 변압기가 있습니다.
| 작동 주파수 | 20kHz~500kHz |
| 출력 전력 | 10W ~ 800W |
| 작동 온도 | -40°C ~ +125°C |
| 보관 온도 | -25°C ~ +85°C |
| 보관 습도 | 30% - 95% |
EDR 시리즈 변압기는 E 유형, EC, ETD, EER, PQ 또는 RM 코어 형상을 활용하는 평면 페라이트 코어 아키텍처를 기반으로 구축되었습니다. 원통형 중앙 컬럼 디자인은 직사각형 단면에 비해 구리 손실을 약 11% 감소시키는 동시에 와인딩을 용이하게 하고 열 방출을 개선합니다. 로우 프로파일 구조 덕분에 공간이 제한된 PCB 레이아웃에 표면 실장 통합이 가능합니다.
주파수 유연성은 20kHz ~ 500kHz이고 전력 처리 범위는 10W ~ 800W입니다. 열 성능은 -25°C ~ +85°C 및 습도 30% ~ 95%의 보관 조건에서 -40°C ~ +125°C 작동 범위에서 보장됩니다. 핵심 재료 선택에는 PC40, PC44, PC95 및 차세대 PC95D/PC95A 고주파 저손실 페라이트가 포함되어 개발자에게 비용, 투자율 및 코어 손실 특성 간의 정확한 균형을 제공합니다.
EDR 시리즈는 다양한 전력 변환 요구 사항을 해결하기 위해 여러 기계적 설치 공간에 걸쳐 있습니다.
EDR 아키텍처에 내재된 폐쇄 자기 회로는 누설 인덕턴스를 최소화하고 자기 차폐를 탁월하게 하여 전자기 간섭을 크게 줄입니다. 이는 기존 코어 형태가 EMI 준수에 어려움을 겪는 고주파 스위칭 컨버터에 특히 중요합니다. 효과적인 차폐 기능을 통해 비용이 많이 드는 추가 필터링 단계 없이도 엄격한 EMC 인증을 더 쉽게 통과할 수 있습니다.
원통형 중앙 기둥 형상은 기존 직사각형 코어 설계에 비해 열 방출을 향상시키며, -40°C ~ +125°C의 넓은 작동 온도 범위 덕분에 EDR 시리즈는 실외 및 산업 환경에 적합합니다.
로우 프로파일에도 불구하고 EDR 시리즈는 최대 800W의 출력 전력을 제공하므로 PCB 공간이 제한되어 있지만 LED 드라이버, 산업용 전원 공급 장치 및 온보드 충전기와 같이 높은 전력이 필요한 애플리케이션에 이상적인 선택입니다.

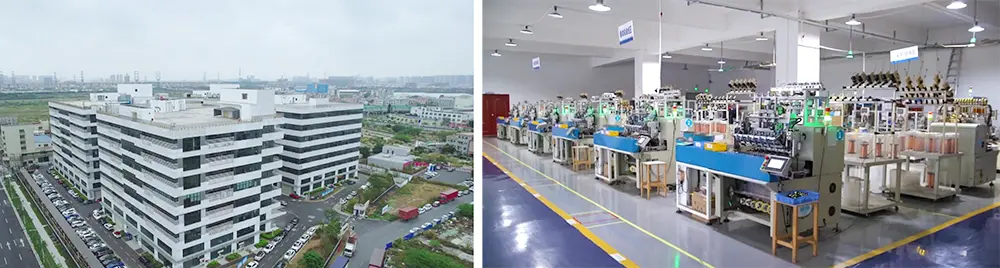

Guangdong Haoer Electronics Co., LTD는 IQC에서 OQC까지 전체 프로세스 품질 관리 시스템에 따라 EDR 시리즈 변압기를 제조합니다. 각 장치는 인덕턴스, 누설 인덕턴스, DCR, 내전압(Hi-Pot) 및 절연 저항을 포함하여 100% 전기 테스트를 거칩니다. 배치별 RoHS 및 REACH 보고서를 통해 핵심 소재를 최상위 공급업체로 추적할 수 있습니다. 제품은 UL, CE 및 ISO9001 표준 인증을 받았으며 수출 시장에 대한 국제 안전 요구 사항을 완벽하게 준수합니다.
EDR 시리즈는 초박형 LED 드라이버부터 다중 출력 산업용 전원 공급 장치에 이르기까지 현대의 전력 변환 문제를 위한 다목적 고성능 솔루션을 제공합니다. 로우 프로파일 구조, 탁월한 자기 차폐, 작은 용량으로 최대 800W를 제공하는 능력을 갖춘 EDR 변압기는 더 작고, 더 시원하며, 더 효율적인 전력 시스템을 위한 안정적인 경로를 제공합니다.
