LED 드라이버 전원 공급 장치 플라이라인 고주파 변압기

Haoer는 LED 드라이버 전원 공급 장치 플라이라인 고주파 변압기 전문 제조업체입니다. 본 제품은 LED 드라이버 전원 공급 장치용으로 특별히 설계된 핵심 에너지 변환 부품입니다. 드라이버 전원 공급 장치의 컴팩트한 레이아웃 요구 사항을 충족하는 동시에 고주파수 조건에서 효율적인 에너지 전송 및 전기 절연에 대한 요구 사항을 충족하는 플라이라인 리드 설계가 장착되어 있습니다. 작동 주파수 범위는 20kHz~500kHz이고 출력 전력은 0.5W~500W 범위 내에서 유연하게 조정할 수 있어 가정용 및 상업용 등 다양한 수준의 전력 요구 사항을 충족할 수 있습니다.

문의 보내기

제품 설명

특징

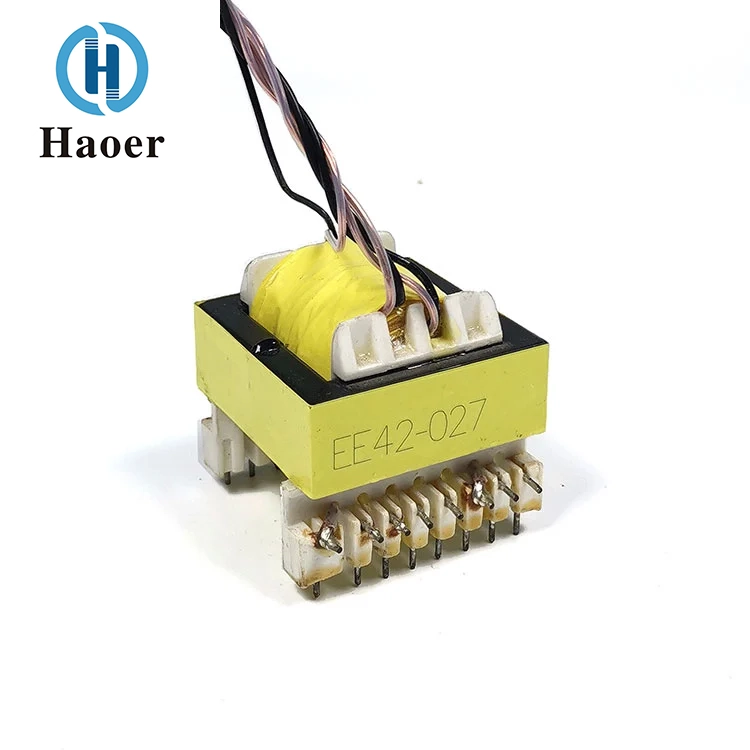

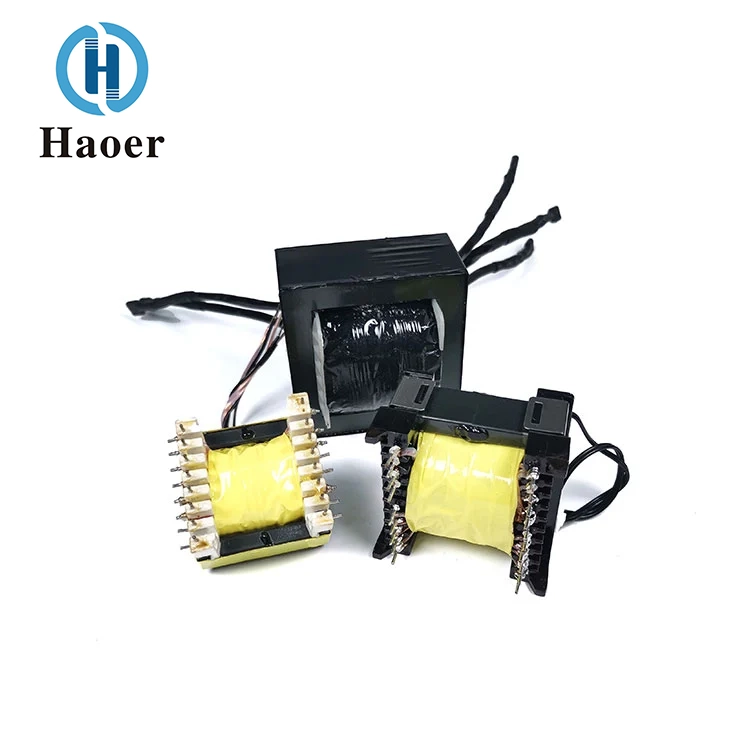

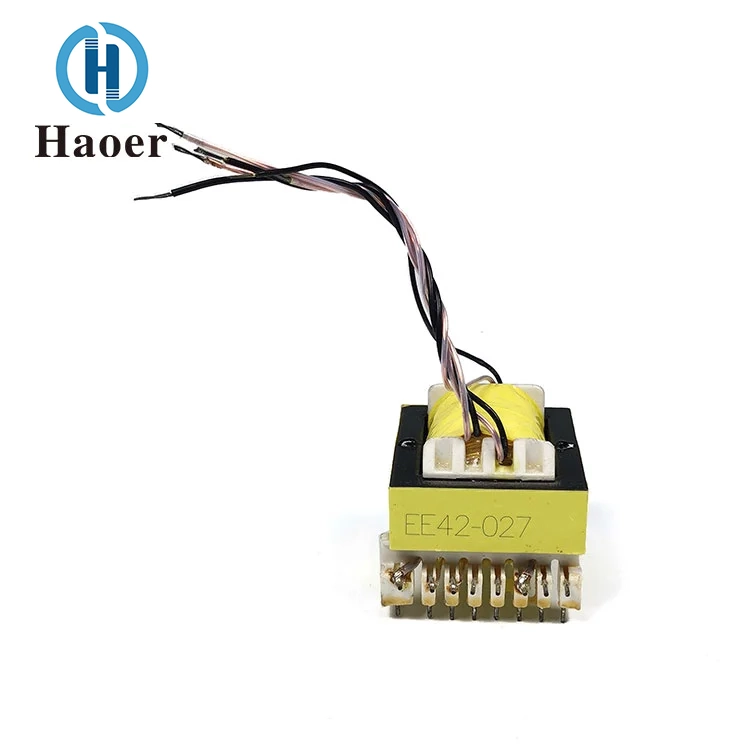

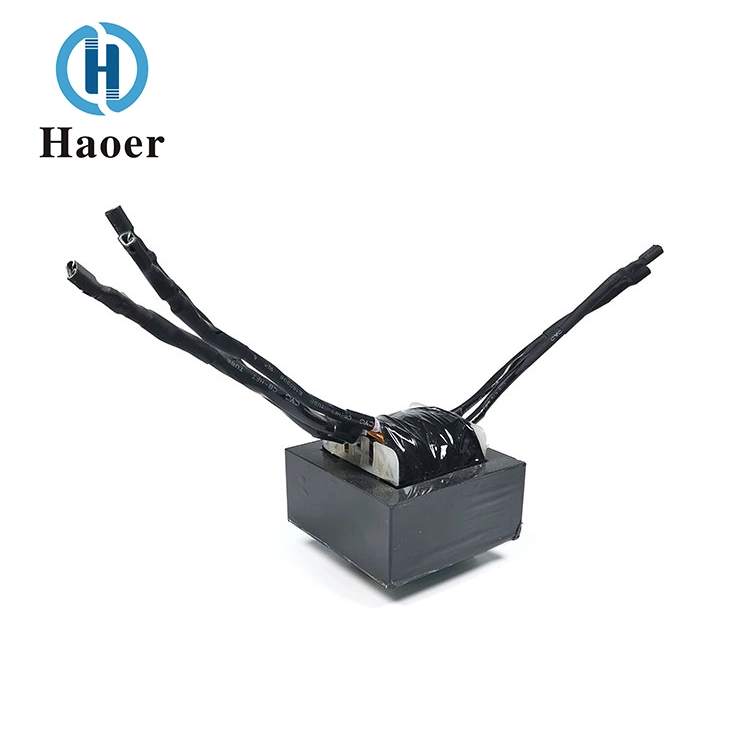

Haoe가 생산하는 중국 LED 드라이버 전원 공급 장치 플라이라인 고주파 변압기는 LED 조명 드라이브용으로 특별히 설계된 고주파 변압기입니다. 핵심 기능은 특별한 "플라이라인" 프로세스를 사용한다는 것입니다. 여기서 "플라이라인"은 일시적인 변형이 아니라 제품의 원래 디자인에 필수적인 부분입니다. 이는 독립적인 절연 전선을 사용하여 변압기 프레임의 특정 핀을 납땜하고 연결하여 복잡한 권선 레이아웃을 완성하는 것을 의미합니다.

이 설계는 LED 구동 전원 공급 장치의 컴팩트한 공간 내에서 유연한 다중 출력 구현을 가능하게 하거나 고전압 절연의 안전 요구 사항을 충족시키는 것을 주요 목표로 합니다. 플라이라인은 내부 권선 공간이 부족한 문제를 효과적으로 해결하고, 고사양 절연 전선을 사용하여 1차 및 2차 회로가 최대 수천 볼트의 안전 절연 전압을 견딜 수 있도록 보장하며 UL, CE 등 엄격한 인증을 충족합니다.

따라서 인증을 받은 고주파 핵심 부품으로 점퍼선을 핵심 공정으로 사용하여 성능, 안전성, 공간 효율성을 보장합니다.

초기 및 2차 압력 저항이 높고 간섭 방지 능력이 강하며 사양 인증 요구 사항을 충족하지만 생산 작업에는 편리하지 않습니다.

사양 : EE 점퍼 와이어 / EPC 점퍼 와이어 / EFD 점퍼 와이어 / EF 점퍼 와이어 / PQ 점퍼 와이어 등

응용 분야

소형 가전 제어 보드, 스위칭 전원 공급 장치, DC-DC 변환기, LED 구동 전원 공급 장치, 네트워크 장비, 자동차 전자 제품, 전원 어댑터 등에 널리 사용됩니다.

Application Fields

기술 사양

작동 주파수	20kHz~500kHz
출력 전력	0.5~500와트
작동 온도	-40°C ~ +125°C
보관 온도	-25°C ~ +85°C
보관 습도	30% - 95%

당사의 LED 드라이버 전원 공급 장치 플라이라인 고주파 변압기는 탁월한 환경 적응성을 자랑하며 -40℃ ~ +125℃의 가혹한 작동 온도 범위 내에서 안정적으로 작동할 수 있습니다. 습도 범위 -25℃~+85℃, 30%~95%의 보관 환경에도 적합합니다. 다양하고 복잡한 실외 및 실내 조건을 처리할 수 있습니다. 제품은 안전 표준을 엄격히 준수합니다. 플라이라인에는 고급 절연 슬리브가 장착되어 절연 신뢰성을 보장하고 EMI 간섭을 효과적으로 억제하며 LED 드라이버 전원 공급 장치의 안전성, 규정 준수 및 안정적인 출력을 보장합니다. 이는 LED 램프의 효율적이고 오래 지속되는 작동을 위한 핵심 보장을 제공합니다.

부품 번호	터미널 핀	치수(mm(인치))						유형
부품 번호	터미널 핀	A	B	C±0.5	D±0.5	E±0.5	F	유형
EE-8.3	6	8	8	6	4	2.5	8.3	V
EE-10	8	11.5	10.2	8	4	2.5	10.2	V
EE-13	10	12	12.5	8.5	4	2.5	13	V
EE-16-1	6	14.8	13.3	9	4	3	16	V
EE-16-2	10	15.4	13	10.5	4	3.2	17.1	V
EEL-16	10	28.5	16	12.3	4	4.3	21.9	V
EE-19-1	8	17.6	16	10	4	5	19	V
EE-19-2	10	17.2	16.2	13	4	3.9	20	V
EEL-19	10	31.5	16	10.5	4	4	21.1	V
EEL-19-1	10	15.6	30	24.1	4	3.5	21	H
EE-25-1	6	20	18.2	12.5	4	6.3	25.2	V
EE-25-2	8	21.7	17.5	12.6	4	5	25.2	V
EE-25-3	10	22.2	25	15.4	4	5	26.1	H
EEL-25	8	35.3	17.5	12.5	4	5	25.2	V
EE-30	10	21	29.2	25.2	4	5	30	H
EE-40	14	27.6	30.5	25.8	4	5	40	H
EE-42/15-1	12	33.8	44	35.5	4	5	42	H
EE-42/15-2	16	41.3	48	37.7	4	5	42	H
EE-42/15-3	18	48.7	32	27.5	4	5	45.1	V
EE-42/20-1	12	45	39.8	32.5	4	5	42	V
EE-42/20-2	16	44.2	50	37.8	4	5	42.2	H
EE-42/20-3	18	44.1	37	27.3	4	5	45.3	V
EE-55	20	50	50	45.5	4	5	55	H
EE-65	16	55.2	51.8	45	4	5	65	H
참고: "H" 수평 유형(침실 유형) "V" 수직형(수직형)

자격증

Certificate

회사의 강점

2008년부터 강력한 산업 입지를 구축한 Guangdong Haoer Electronics Co., Ltd.는 정밀 자기 부품 전문 생산업체입니다. 당사의 핵심 제품인 고주파 변압기, 필터 및 인덕터는 조명, 가전제품, 광발전, UPS, 자동차 시스템 및 네트워크 통신 분야의 고급 애플리케이션에 필수적입니다.

회사의 성장은 포산에 있는 여러 제조 현장, 1,000명이 넘는 인력, 1억 개가 넘는 연간 생산량 등 상당한 생산 능력으로 특징지어집니다. CQC, UL, ISO 9000 및 TS 16949와 같은 인증과 결합된 자동화 및 정밀 테스트에 대한 당사의 투자는 우수성에 대한 당사의 헌신을 반영합니다.

혁신, 품질 리더십, 공동 성공이라는 원칙에 따라 Haoer는 지속적으로 전문 지식을 강화하고 글로벌 전자 산업의 진화하는 요구에 기여하고 있습니다.

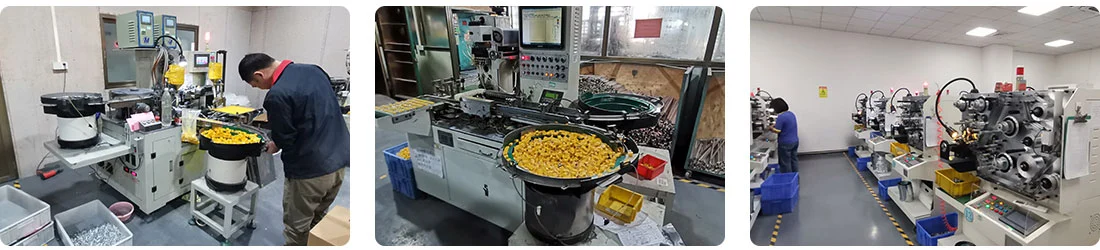

Factory Strength

판매 후 및 서비스

우리는 전체 프로세스에 걸쳐 포괄적인 전문 서비스 지원을 제공합니다. 모든 제품에는 표준 보증 기간이 적용됩니다. 보증 범위 내에서 인간 이외의 품질 문제가 발생할 경우 무료 수리 또는 교체 서비스가 제공됩니다. 전문 기술팀을 보유하여 설치 및 시운전 안내, 고장진단 등의 기술상담 서비스를 신속하고 효율적으로 제공해드립니다. 동시에 제품 사용 상태를 지속적으로 모니터링하기 위해 완전한 애프터 서비스 파일이 구축됩니다. 대량 구매 고객의 경우 맞춤형 애프터 서비스를 제공하여 고객 권리를 포괄적으로 보호하고 안정적인 제품 운영을 보장합니다!
