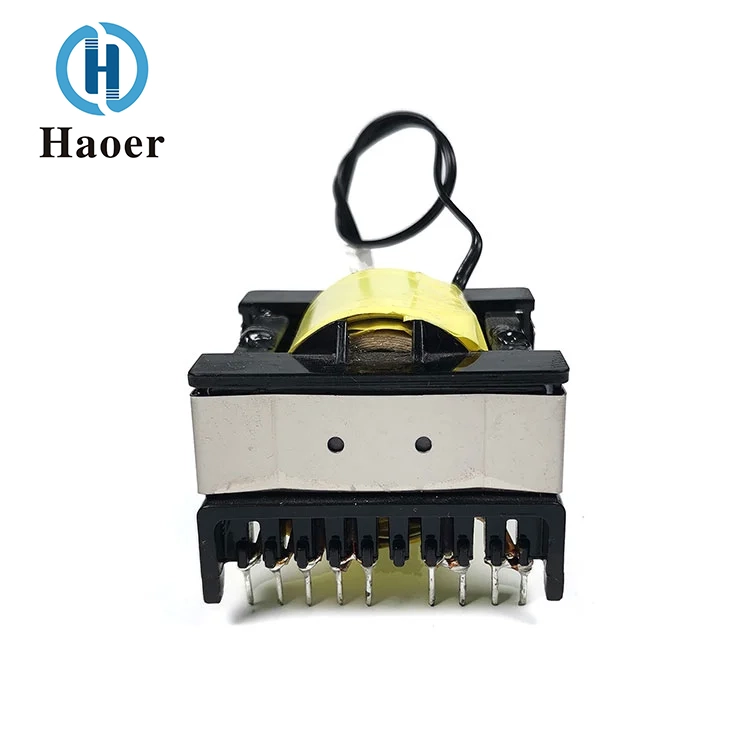

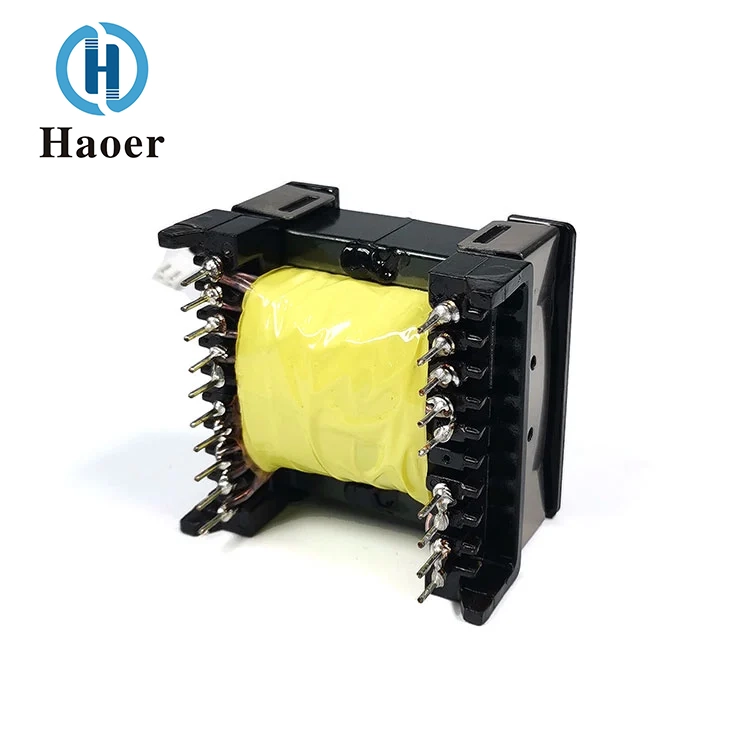

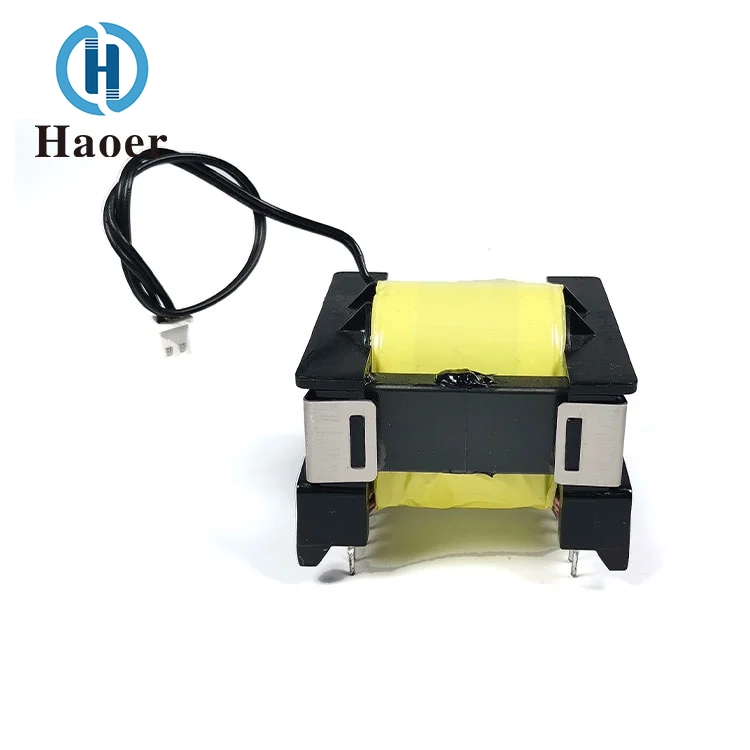

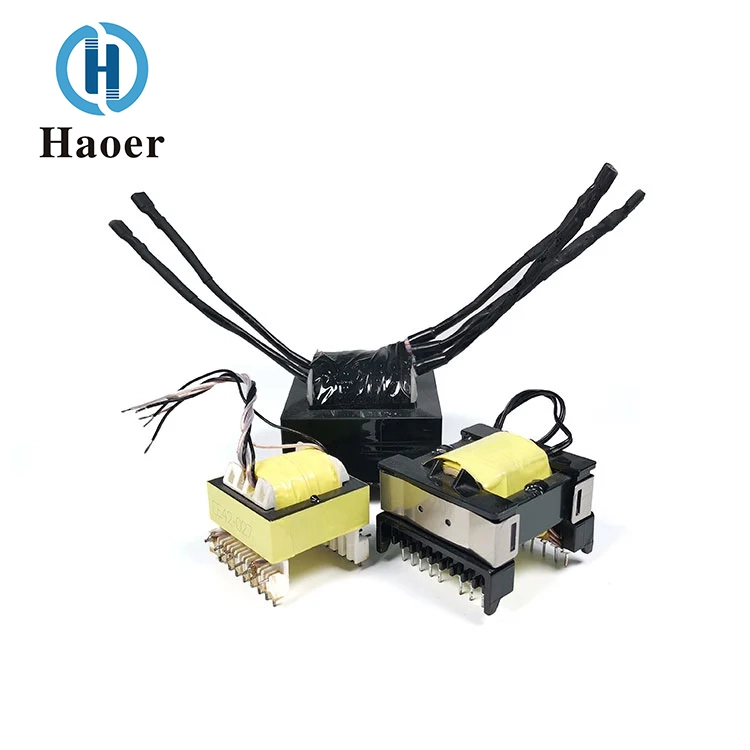

인증된 고주파 변압기에 와이어를 연결하세요

Haoer의 "China Connect 와이어는 인증된 고주파 변압기에 연결하는 와이어에 연결됩니다"는 고주파 변압기의 설계 및 제조에서 플라이라인(권선 리드를 직접 연결하지 않고 연결을 위해 추가 와이어가 필요한 배선 방식)을 배선 방식으로 채택한다는 의미입니다. 플라이라인 연결의 편의성을 보장하는 동시에 설계, 프로세스 및 성능 매개변수의 엄격한 제어를 통해 내전압, 절연, EMC 등 주요 인증 테스트를 통과하여 장비 작동의 안전성과 신뢰성을 보장합니다.

문의 보내기

제품 설명

제품특성

Haoer의 중국은 와이어를 인증된 고주파 변압기에 연결합니다. 1차 및 2차 절연 강도가 높고 간섭 방지 능력이 강하며 사양 인증 요구 사항을 충족합니다.

공통 사양 : EE 점퍼 와이어 / EPC 점퍼 와이어 / EFD 점퍼 와이어 / EF 점퍼 와이어 / PQ 점퍼 와이어 등

플라이 라인 솔루션은 고주파 변압기의 설계 유연성을 향상시킬 수 있으며, 특히 제한된 프레임 핀 레이아웃과 다중 사양 호환성을 갖춘 시리즈 제품에 적합합니다. 앞서 언급한 설계, 프로세스 및 인증 요구 사항을 엄격하게 준수함으로써 플라이 라인 인증 고주파 변압기는 효율적인 에너지 변환 및 전자기 호환성을 달성하는 동시에 장비의 안전과 규정 준수를 보장할 수 있습니다. 이는 인증 및 성능에 대한 요구 사항이 높은 스위칭 전원 공급 장치, 충전소, 서버 전원 공급 장치 등과 같은 분야에 널리 적용될 수 있습니다.

형질:넓은 작업 범위, 높은 전송 효율, 안정적인 성능, 낮은 온도 상승, 낮은 자기 누출, 소량 등. 회사는 고객 요구 사항에 따라 제품을 제공할 수 있습니다.

역사적 발전과 함께 공간에 대한 인간의 요구 사항과 공간 활용도 지속적으로 발전해 왔습니다.소형화부터 고에너지 소비까지, 이제는 에너지 절약과 환경 보호까지. 끊임없는 완벽함을 추구하며 전기에너지 변환효율 향상과 전압 적용성 확대에 중점을 두고 있습니다. 산업용 주파수 변압기를 고주파 변압기로 교체하는 것은 기존 제품보다 훨씬 가볍기 때문에 중요한 혁신입니다. 결과적으로 고주파 변압기는 미래의 DC 전자 제품에 절대적인 이점을 제공합니다.

당사는 고투자율, 고포화자속밀도, 저전력 손실을 특징으로 하는 프리미엄 고주파 소프트 페라이트 자성재료를 사용하여 고주파 변압기를 제조하고 있습니다. 당사의 제품은 고객 요구 사항에 따라 UL, CE, VDE, CQC 및 기타 안전 표준을 충족하도록 설계될 수 있습니다. 우리는 맞춤형 설계 서비스를 제공하며 EI, EE, EEL, EC, ER, PQ, RM, EFD, EP, EPC, EF, ED 및 ETD를 포함한 광범위한 제품 시리즈를 제공할 수 있습니다.

기술 사양:	작동 주파수:
20kHz~500kHz	출력 전력:
0.5~500W	작동 온도:
-40°C ~ +125°C	보관 온도:
-25°C ~ +85°C	보관 습도:
30% - 95%

Connect The Wire to The Certified 고주파 변압기에 와이어를 연결하면 특히 프레임 핀 레이아웃이 제한되고 다중 사양 호환성이 있는 시리즈 제품의 경우 고주파 변압기의 설계 유연성이 크게 향상될 수 있습니다. 인증된 고주파 변압기에 대한 이러한 플라이와이어는 다양한 작업 조건에 더 폭넓게 적응할 수 있습니다. 이 장치는 20kHz~500kHz의 고주파 범위 내에서 작동하며, 애플리케이션 요구 사항에 따라 출력 전력을 0.5W~500W로 조정할 수 있어 장비의 다양한 전력 수준에 대한 에너지 변환 요구 사항을 충족할 수 있습니다. 환경 적응성 측면에서 이 제품은 -40°C ~ +125°C의 가혹한 작동 온도 범위 내에서 안정적으로 작동할 수 있습니다. 보관 조건은 -25°C ~ +85°C의 온도 범위와 30% ~ 95%의 습도 환경에 적합합니다. 환경에 대한 내성이 뛰어납니다. 앞서 언급한 설계, 프로세스 및 인증 요구 사항을 엄격하게 준수함으로써 고주파 변압기 위의 플라이와이어는 장비의 안전과 규정 준수를 보장하는 동시에 효율적인 에너지 변환 및 전자기 호환성을 달성할 수 있습니다.

매개변수

부품 번호	터미널 핀	치수(mm(인치))						유형
부품 번호	터미널 핀	A	B	C±0.5	D±0.5	E±0.5	F	유형
EE-8.3	6	8	8	6	4	2.5	8.3	V
EE-10	8	11.5	10.2	8	4	2.5	10.2	V
EE-13	10	12	12.5	8.5	4	2.5	13	V
EE-16-1	6	14.8	13.3	9	4	3	16	V
EE-16-2	10	15.4	13	10.5	4	3.2	17.1	V
EEL-16	10	28.5	16	12.3	4	4.3	21.9	V
EE-19-1	8	17.6	16	10	4	5	19	V
EE-19-2	10	17.2	16.2	13	4	3.9	20	V
EEL-19	10	31.5	16	10.5	4	4	21.1	V
EEL-19-1	10	15.6	30	24.1	4	3.5	21	H
EE-25-1	6	20	18.2	12.5	4	6.3	25.2	V
EE-25-2	8	21.7	17.5	12.6	4	5	25.2	V
EE-25-3	10	22.2	25	15.4	4	5	26.1	H
EEL-25	8	35.3	17.5	12.5	4	5	25.2	V
EE-30	10	21	29.2	25.2	4	5	30	H
EE-40	14	27.6	30.5	25.8	4	5	40	H
EE-42/15-1	12	33.8	44	35.5	4	5	42	H
EE-42/15-2	16	41.3	48	37.7	4	5	42	H
EE-42/15-3	18	48.7	32	27.5	4	5	45.1	V
EE-42/20-1	12	45	39.8	32.5	4	5	42	V
EE-42/20-2	16	44.2	50	37.8	4	5	42.2	H
EE-42/20-3	18	44.1	37	27.3	4	5	45.3	V
EE-55	20	50	50	45.5	4	5	55	H
EE-65	16	55.2	51.8	45	4	5	65	H
참고: "H" 수평 유형(침실 유형) "V" 수직형(수직형)

응용 분야

소형 가전 제어 보드, 스위칭 전원 공급 장치, DC-DC 변환기, LED 구동 전원 공급 장치, 네트워크 장비, 자동차 전자 제품, 전원 어댑터 등에 널리 사용됩니다.

Application Fields

자격증

Certificate

우리를 선택하는 이유

우리는 인증된 고주파 변압기 솔루션에 대한 완전한 Connect The Wire를 제공합니다.

우리는 귀하의 제품에 대한 솔루션, 수리 및 유지 관리를 제공하기 위해 최선을 다할 것입니다. 우리의 경험과 지식이 자명하기 때문에 많은 고객으로부터 선호를 받고 있습니다.

* 현재 24시간 고객 서비스를 제공하고 있습니다.

* 원격 기술 안내 제공

* 귀하의 제품에 대한 지속적인 후속 조치

Guangdong Haoer Electronics Co., Ltd.가 설립되었으며 고주파 변압기, 필터링 장치, 인덕터 및 기타 자기 부품 제조업체에 종사하는 전문 업체입니다. 회사의 제품은 조명, 가전 제품, 광전지, UPS, 자동차 전자 제품, 네트워크 통신 장비, 컴퓨터 주변 장비 및 다양한 스위칭 전원 공급 장치 및 기타 분야에서 널리 사용됩니다.

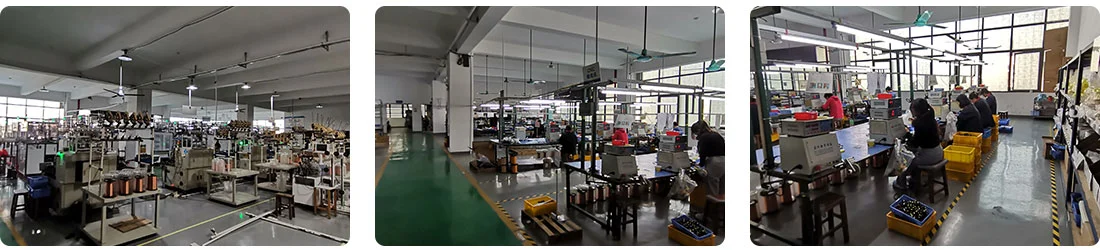

Factory Strength
