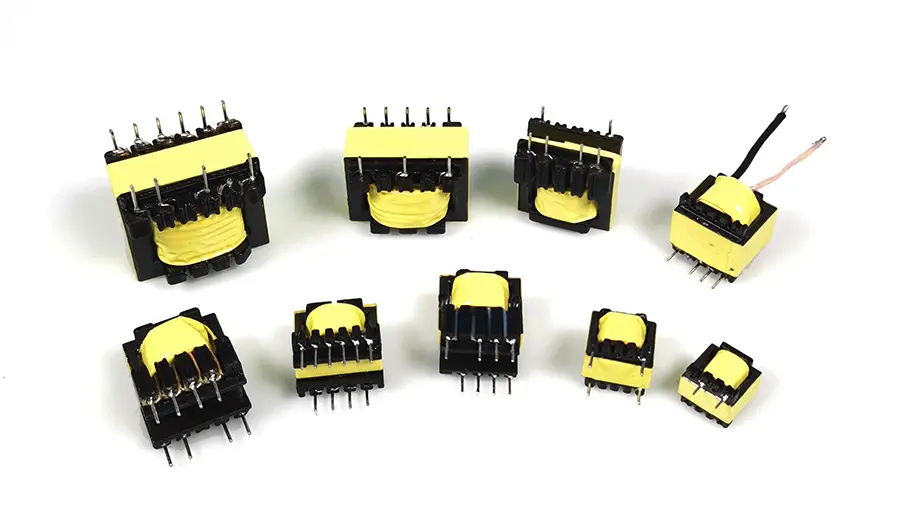

고주파 변압기교류전압, 전류, 특성임피던스를 변환하는 부품입니다. 1차 코일에 교류 전류가 흐르면 철심(또는 자기 코어)에 교류 자속이 발생하여 2차 코일에 작동 전압(또는 전류)이 유도됩니다.
고주파 변압기는 변압기 코어(또는 자기 코어)와 전자기 코일로 구성됩니다. 전자기 코일에는 두 개 이상의 권선이 있습니다. 코일에 삽입된 권선을 1차 권선이라고 하고, 다른 권선을 2차 권선이라고 합니다. 변압기의 자기 코어에는 원통형 자기 코어, RM 유형 자기 코어, E 유형 자기 코어, EC, ETD 및 EER 유형 자기 코어, EP 유형 자기 코어, 링 모양 자기 코어, PQ 유형 자기 코어 등이 포함됩니다. 이러한 자기 코어는 변압기 작동에 어떤 영향을 줍니까? 다음은 자세한 분석을 제공할 수 있습니다.
프레임과 권선은 기본적으로 자기 코어로 캡슐화되어 EMI에 대한 실제 차폐 효과가 뛰어납니다. 캔형 자기 코어의 사양은 모두 IEC 표준을 준수하며 생산 중에 상호 호환성이 좋습니다. 간단한 프레임 유형(핀 삽입 없음)과 PCB 보드 설치 프레임 유형(핀 삽입 있음)을 제공할 수 있습니다. 캔 모양의 디자인으로 인해 다른 유형의 동일한 사양의 자기 코어에 비해 비용이 더 많이 듭니다. 모양 때문에 히트파이프 방열에 도움이 되지 않으므로 고출력 전력 변압기 및 인덕터에 사용하기에는 적합하지 않습니다.
원통형에 비해 원통형의 대칭적인 두 변이 제거되었습니다. 이 설계는 히트 파이프 냉각 및 대형 와이어 발견에 더 유리합니다. 원통형에 비해 설치 공간이 약 40% 절약됩니다. 프레임은 바늘 모양 또는 핀 삽입 유형일 수 있습니다. 한 쌍의 철 클립으로 설치할 수 있습니다. RM 유형 자기 코어는 평평한 모양으로 만들 수 있습니다(전류 평면 변압기에 적합하거나 이미 권선으로 설계된 회로 기판 전원 공급 장치 회로에 자기 코어를 직접 조립하는 데 적합). 차폐 효과는 원통형만큼 좋지는 않지만 여전히 유용합니다.
이러한 자기코어는 E형과 캔형에 가까운 구조를 가지고 있습니다. E형 자기 코어와 마찬가지로 단면적이 큰 도체가 들어갈 수 있는 충분한 공간을 제공합니다(스위칭 전원 공급 장치의 저전압 고전류 추세에 적합). 이 자기 코어 모양은 히트 파이프를 통한 열 방출도 좋습니다. 중앙 기둥이 원통형이기 때문에 단면이 동일한 직사각형 기둥에 비해 단일 회전 권선의 길이가 11% 감소하여 구리 손실이 11% 감소하고 자기 코어가 더 높은 전력을 제공할 수 있습니다. 또한 원통형 중앙 기둥은 직사각형 중앙 기둥의 날카로운 모서리로 인해 권선 중에 권선 케이블의 절연체가 손상되는 안전 위험도 방지합니다.

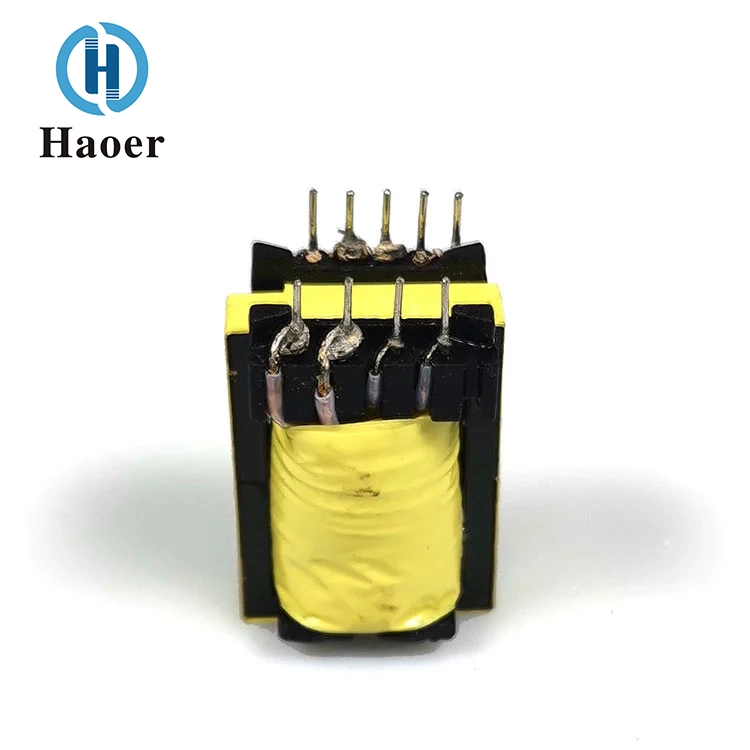

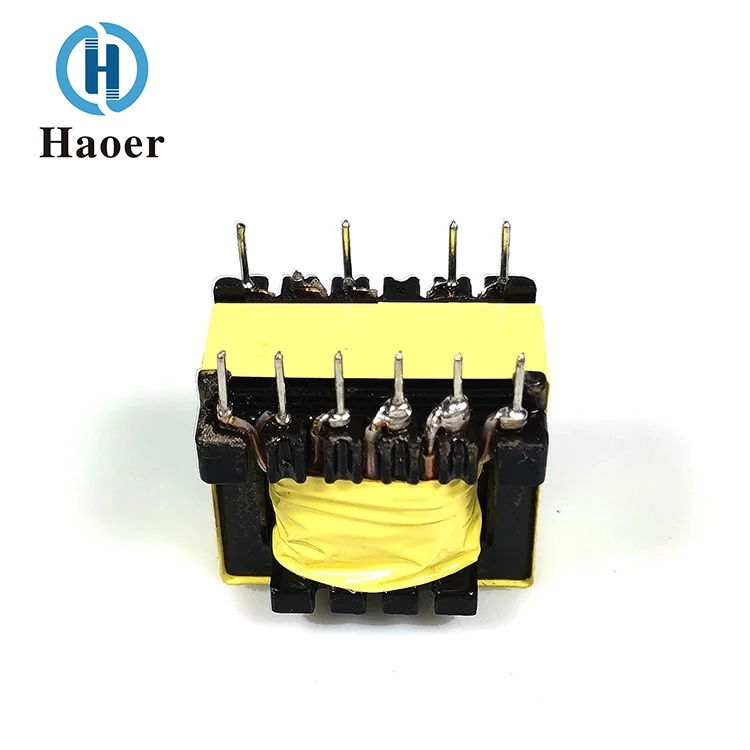

E형 자기 코어의 비용은 훨씬 저렴합니다. 와인딩 및 조립 과정은 매우 간단합니다. 이러한 유형의 자기 코어는 현재 가장 널리 사용되는 형태입니다. 그러나 단점은 자체 차폐 기능을 제공할 수 없다는 것입니다. E형 자기 코어는 다양한 방향으로 설치할 수 있으며 직렬로 사용하여 더 큰 출력 전력을 얻을 수 있습니다. 이러한 자기 코어는 평평한 모양(요즘 평면 변압기에 매우 인기 있는 자기 코어 모양)으로 만들 수 있습니다. 또한 핀이 없는 핀 유형 프레임도 제공할 수 있습니다. 뛰어난 히트 파이프 냉각 및 직렬 사용 기능으로 인해 대부분의 고전력 인덕터 및 변압기는 이러한 유형의 자기 코어를 사용합니다.
EP형 자기 코어의 링 모양의 중앙 기둥은 3차원 구조를 가지고 있습니다. PCB 기판에 닿는 꼬리 끝 부분을 제외하고 권선이 완전히 밀폐되어 있어 차폐 효과가 뛰어납니다. 이러한 독특한 형태는 두 개의 자기 코어 조립 시 표면에 발생하는 에어 갭의 영향을 최소화하고 더 큰 부피와 더 높은 전체 공간 활용률을 제공합니다.

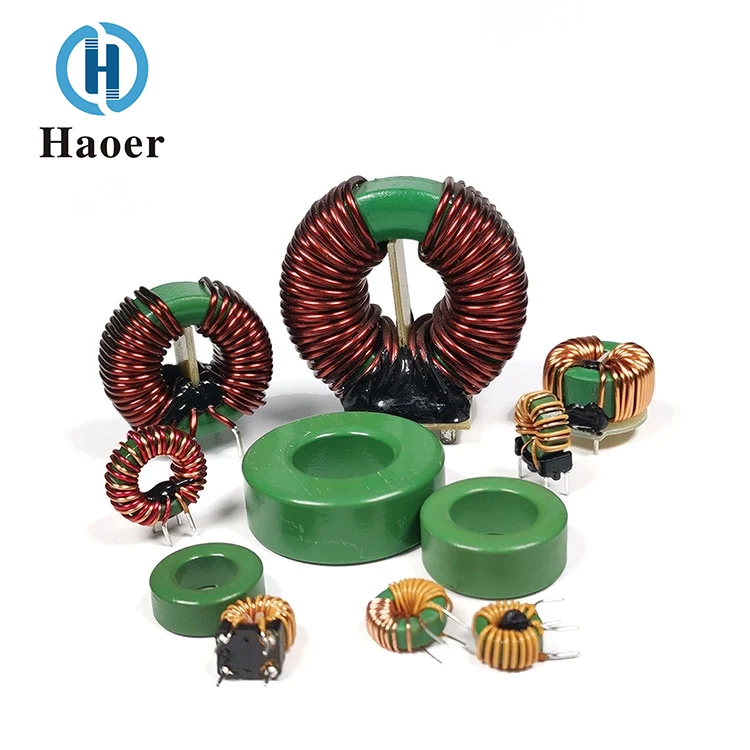

제조업체의 경우 링 모양의 자기 코어가 가장 경제적입니다. 두 가지를 비교한 다양한 자기 코어 중에서 가격이 가장 낮습니다. 프레임 적용으로 인해 추가 및 조립 비용이 0입니다. 적절한 경우 와인딩 머신을 사용하여 감을 수 있습니다. 차폐가 매우 좋습니다.
PQ형 자기 코어는 스위칭 전원 공급 장치에 사용되는 인덕터 및 변압기용으로 특별히 설계되었습니다. PQ 모양의 디자인은 자기 코어의 부피, 면적 및 권선의 전체 면적 간의 비율을 향상시킵니다. 이러한 설계를 통해 최소의 자기 코어로 최대의 인덕턴스와 최대 권선 영역을 제공할 수 있습니다. 이 설계를 통해 최소한의 PCB 설치 공간을 차지하면서 최소한의 변압기 부피와 순 중량으로 최대 출력 전력을 달성할 수 있습니다. 한 쌍의 철제 클램프를 사용하여 제자리에 고정할 수 있습니다. 이 합리적인 설계는 또한 자기 코어의 자기 경로 단면을 더욱 균일하게 만들어 주므로 이러한 유형의 자기 코어 구조는 전체 설계에서 다른 자기 코어에 비해 작동하는 핫스팟의 수도 줄입니다.
