회로 설계에서 인덕터와 변압기는 고도로 맞춤화가 가능한 자기 부품입니다. 표준 기성 부품과 달리 설계에서는 특정 고객 요구 사항을 충족하기 위해 인덕턴스, 작동 주파수, 정격 전력, 열 방출, 공간 제약, 전자기 호환성은 물론 제조 타당성 등 여러 매개변수를 고려해야 합니다.

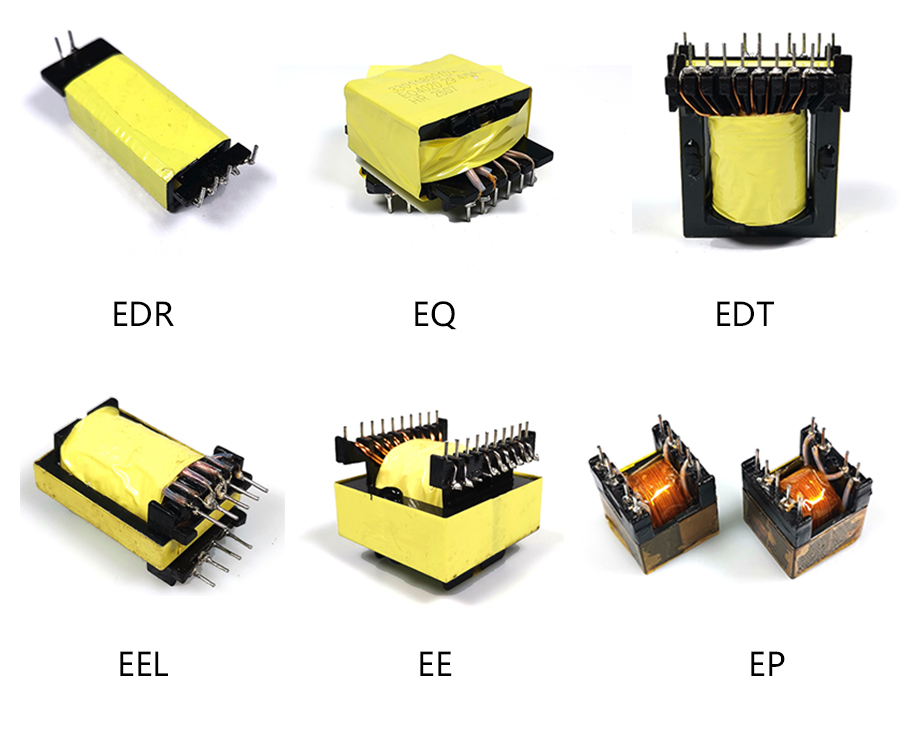

자기 코어는 모든 인덕터 또는 변압기의 핵심입니다. 재료와 기하학적 구조는 부품의 성능을 직접적으로 결정합니다. 아래에서는 당사의 경험을 바탕으로 가장 일반적인 코어 형태의 주요 기능과 일반적인 응용 분야를 소개합니다.광동 Haoer 전자 유한 공사및 Foshan Pin'er Electronics Co., Ltd.
1. E 코어
특징: 충분한 리드 공간, 쉬운 권선 및 연결; 넓은 주파수 및 전압 범위, 높은 출력 전력, 우수한 열 안정성.
응용 분야: 프로그램 제어 스위치 전원 공급 장치, LCD 디스플레이 전원 공급 장치, 고전력 UPS 인버터, 컴퓨터 전원 공급 장치, 에너지 절약 램프.
2. 평면 E 코어
특징: 고주파에 적합한 컴팩트한 크기; 긴밀한 결합과 낮은 손실을 위해 코일 상단에 에어 갭이 있습니다. 온도가 상승하면 손실이 감소하여 과열을 방지하는 데 도움이 됩니다.
응용 분야: 전력 변환 변압기 및 초크, DVD 전원 공급 장치, 카메라 플래시, 통신 장비 및 기타 소형 전자 장치.
3. EC 코어
특징: 우수한 자기 차폐, 낮은 분산 커패시턴스, 낮은 전송 손실, 높은 인덕턴스, 낮은 누설 인덕턴스, 균일한 자기장. 보빈에는 다중 출력 변압기 설계가 용이하도록 여러 핀이 있습니다.
응용 분야: 광대역 변압기, 인덕터, 절연 변압기, 정합 변압기 - 프로그램 제어 스위치 터미널 및 정밀 전자 장비에 널리 사용됩니다.
4. EQ 코어
특징: 또한 다중 출력 설계에 적합한 뛰어난 차폐, 낮은 분산 정전 용량, 높은 인덕턴스 및 균일한 필드를 제공합니다.
응용 분야: 광대역 변압기, 인덕터, 절연 변압기, 스위칭 전원 공급 장치 변압기, 전자 안정기.
5. 응급실 코어
특징: 최적화된 커플링 위치; 둥근 중앙 다리는 권선을 쉽게 만들고 더 많은 권선 영역을 제공하여 고전력, 저누설 변압기를 허용합니다.
응용 분야: 스위칭 전원 공급 장치 변압기, 펄스 변압기, 전자 안정기.
6. ETD 코어
특징: 쉽게 감기고 넓은 창 영역을 위한 둥근 중앙 다리; 고전력과 낮은 누설의 균형이 좋습니다. 또한 조립 비용, 안전 규정 준수, EMI 차폐 및 표준화 측면에서도 우수한 성능을 발휘합니다.
응용 분야: 스위칭 전원 공급 장치, 전송 변압기, 전자 안정기 - 가전 제품, 통신, 조명, 사무 자동화, 군사, OA 장비, 전자 기기 및 항공 우주에 사용됩니다.
7. EP 코어
특징: 우수한 자기 차폐, 낮은 분산 커패시턴스, 낮은 손실, 높은 인덕턴스, 낮은 누설, 균일한 필드; 다중 핀 보빈은 다중 출력 설계를 지원합니다.
응용 분야: 광대역 변압기, 인덕터, 절연 변압기, 정합 변압기 - 프로그램 제어 스위치 및 정밀 전자 장치에 일반적입니다.
8. EFD 코어
특징: 낮은 열 저항, 낮은 손실, 높은 전력 밀도, 넓은 주파수 범위; 가볍고 합리적인 구조로 표면 장착에 적합합니다.
응용 분야: 크기는 작지만 전력 요구 사항이 높은 변압기(예: 정밀 기기, 모듈 전원 공급 장치, 컴퓨터 터미널 출력)
9. 유 코어
특징: 작은 임피던스 편차, 높은 출력 전류, 높은 인덕턴스, 효과적인 고조파 억제.
응용 분야: 공통 모드 필터링 변압기 - 컬러 TV, 컴퓨터, 모니터 및 기타 전자 장치에 널리 사용됩니다.
10. P(Pot) 코어
특징: 작은 크기, 높은 임피던스, 쉬운 권선, 차폐와 열 방출 간의 균형이 좋습니다.
응용 분야: 캐리어 필터, 고감도 센서, 고효율 센서, 전력 변환 변압기.
11. PQ 코어
특징: 낮은 손실, 낮은 온도 상승, 우수한 잡음 내성; 합리적인 모양, 넓은 전력 범위(50W~1000W)를 포괄하고 장착 공간을 절약합니다. 손쉬운 권선을 위한 다중 핀, 낮은 조립 비용, 안전 요구 사항 충족은 쉽지만 표준화가 어렵습니다.
응용 분야: 주 전원 변압기, 드라이브 변압기, 스무딩 초크, 보조 전원 변압기 - 주로 네트워킹, 통신, 전원 공급 장치 및 전기 장비에 사용됩니다.
12. PM 코어
특징: 낮은 누설 자속, 낮은 손실, 높은 전력, 낮은 분산 정전 용량.
응용 분야: 주 변압기, 드라이버 변압기 - 종종 초음파 세척, 레이저 장비 및 기타 고출력 응용 분야에 사용됩니다.
13. RM 코어
특징: 탁월한 차폐, 강력한 간섭 방지, 낮은 누설, 낮은 분산 정전 용량; 다중 핀 보빈을 사용하면 다중 출력 설계와 고밀도 장착이 가능합니다. 그러나 열 방출이 상대적으로 열악하고 안전 준수 비용이 더 높습니다.
응용 분야: 보조 전력 변압기, 구동 변압기, 광대역 변압기, 캐리어 필터, 고안정성 필터 - 캐리어 통신, 네트워킹, 디지털 회로, TV 및 전자 기기에 널리 사용됩니다.
최종 메모
위 내용은 각 코어 형상의 기본 특징과 일반적인 용도를 다루고 있습니다. 실제로 최종 선택에서는 작동 주파수, 전력 수준, 냉각 조건 및 예산도 고려해야 합니다. Guangdong Haoer Electronics Co., Ltd.와 Foshan Pin'er Electronics Co., Ltd. 팀은 귀하의 특정 응용 분야에 따라 맞춤형 코어 및 자기 부품 솔루션을 제공할 수 있습니다.
