광동 Haoer 전자 유한 공사Foshan Pin'er Electronics Co., Ltd.는 설계, 생산 및 품질 보증 분야에서 광범위한 경험을 보유한 정밀 인덕터 전문 제조업체입니다. 수년간의 산업 실무를 통해 우리는 인덕터 성능, 신뢰성 및 애플리케이션 적합성을 손상시킬 수 있는 8가지 중요한 기술적 과제를 확인했습니다. 다음은 엄격한 재료 선택, 프로세스 제어 및 포괄적인 테스트 프로토콜을 통해 구현된 당사의 검증된 완화 전략과 함께 각 문제에 대한 간결하고 기술적으로 기초한 분석입니다.
1. 턴 간 단락
최적이 아닌 권선 기술 또는 열악한 자석 와이어 품질로 인해 턴 간 단락으로 인해 상당한 인덕턴스 편차 또는 기능 오류가 발생합니다. 완화: 표준화된 권선 절차를 구현하고 IEC 60317 및 UL 1446 사양을 충족하는 인증되고 사전 인증된 자석 와이어를 독점적으로 사용합니다.
2. 턴 간 개방 회로
개방 회로(권선 중 기계적 와이어 파손이나 납땜 접합 결함으로 인해 발생하는 경우가 많음)는 육안으로 감지하기 어렵지만 장치 전체의 고장으로 이어집니다. 완화: 권선 무결성에 대한 100% 자동 광학 검사(AOI) 및 모든 솔더 연결에 대한 수동/자동 전기 연속성 검증.
3. 턴-투-턴(turn-to-turn) 절연이 불충분함
절연 강도가 불충분하거나 절연 코팅 두께가 일관되지 않으면 단락 및 개방 회로의 위험이 증가합니다. 완화: IEC 60243-1에 따른 유전체 내전압 테스트 및 실시간 코팅 두께 측정을 포함하여 절연 재료의 생산 전 검증 및 공정 중 모니터링.
4. 과도한 인덕턴스 허용 오차 편차
지정된 공차 범위를 벗어나는 편차는 일반적으로 코어 재료 불일치 또는 권선 매개변수 드리프트로 인해 발생합니다. 완화: 인증된 자기 특성을 지닌 핵심 재료의 추적 가능한 소싱; ±0.5% 회전수 정확도로 보정된 폐쇄 루프 권선 제어 시스템; 고객이 지정한 한계를 기준으로 100% 생산 후 LCR 테스트를 수행합니다.
5. 인덕턴스 온도계수(TC-L)가 좋지 않음
열 스트레스에 따른 인덕턴스 변화는 온도에 민감한 애플리케이션의 작동 안정성을 제한합니다. 완화: 의도한 작동 범위 전체에서 낮은 TC-L(< ±50ppm/°C)에 대해 검증된 핵심 재료(예: Ni-Zn 페라이트, 센더스트 또는 제어된 투자율 분말 철) 및 구조 설계를 선택합니다.
6. 고주파 성능 저하
높은 주파수에서는 기생 커패시턴스 및 코어 손실로 인해 인덕턴스 롤오프 또는 자체 공진이 발생하여 신호 왜곡 또는 임피던스 불일치가 발생할 수 있습니다. 완화: 최대 1GHz의 임피던스 분석기 특성화를 통해 검증된 주파수 대상 코어 재료 선택 및 최적화된 권선 형상(예: 프로그레시브 레이어 권선, 단면 권선 또는 리츠 와이어 구성).
7. 조기 자기 코어 포화
공칭 작동 전류의 포화로 인해 갑작스러운 인덕턴스 붕괴와 고조파 왜곡이 발생합니다. 완화: 최악의 DC 바이어스 및 AC 리플 전류 프로필을 기반으로 한 코어 크기 조정 및 재료 선택. 프로토타입 제작 전 유한 요소 자기 시뮬레이션(FEMM/MAXWELL) IEC 62029-1에 따른 DC 바이어스 테스트.
8. 외부 자기장에 대한 민감성
비차폐 인덕터는 자기적으로 잡음이 많은 환경에서 매개변수 드리프트 또는 커플링으로 인한 잡음을 나타낼 수 있습니다. 완화: 통합 자기 차폐 설계(예: 폐쇄형 자기 경로, 뮤메탈 인클로저 또는 환상형 형상) 전자기 적합성(EMC) 평가 시 맞춤형 차폐 솔루션 옵션을 사용할 수 있습니다.

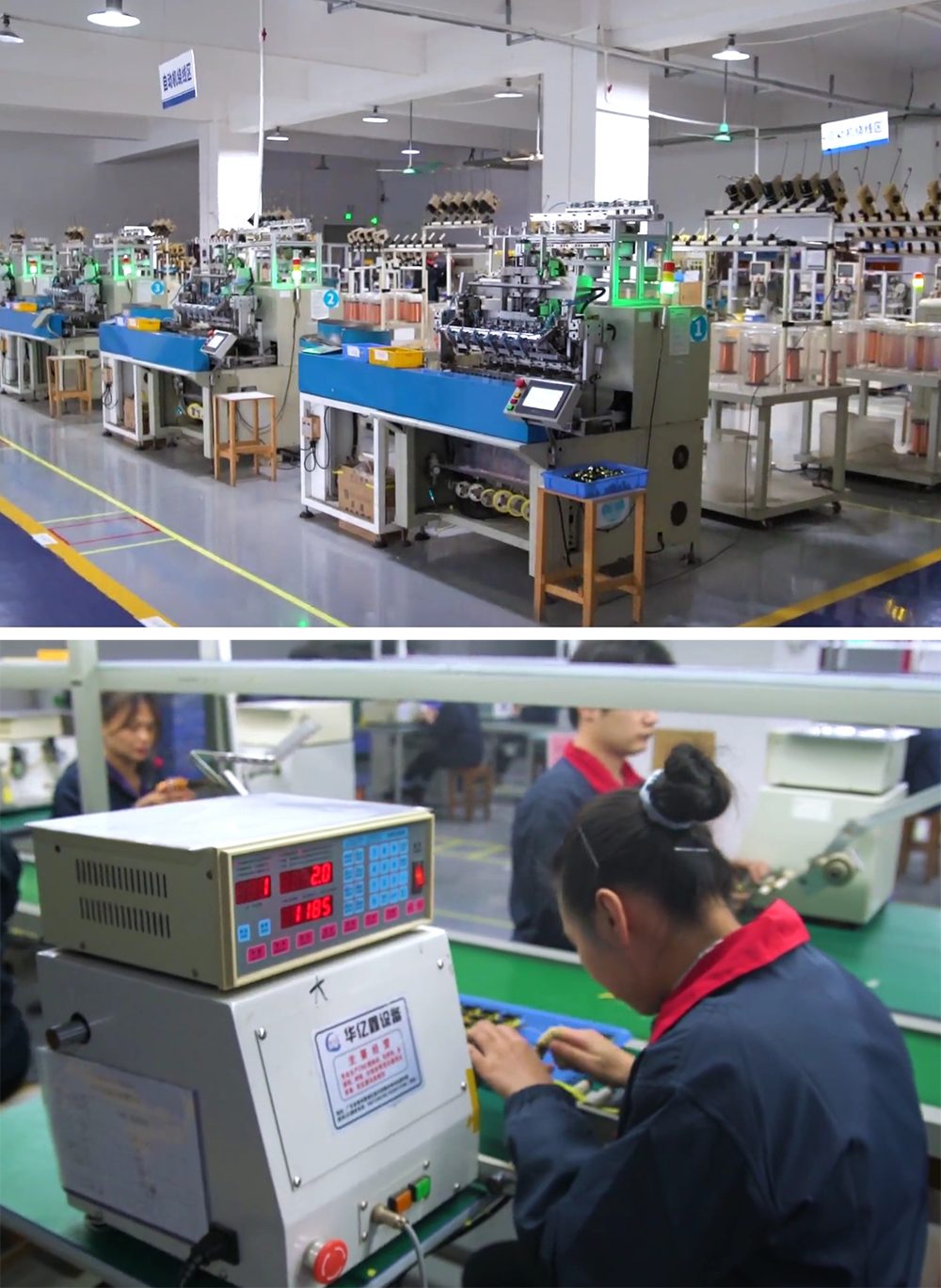

8가지 과제는 모두 대응적인 수정이 아닌 규율 있는 엔지니어링 관행을 통해 체계적으로 예방할 수 있습니다. 당사의 통합 품질 관리 시스템은 ISO 9001:2015 표준을 준수하며 입고 자재 인증(RoHS/REACH 준수 포함), 공정 내 매개변수 모니터링(SPC 제어 권선 및 납땜), 전체 전기 최종 테스트(L, Q, DCR, SRF 및 DC 바이어스)의 3단계 검증을 포함합니다. 또한 우리는 애플리케이션 중심의 공동 엔지니어링 접근 방식을 채택합니다. 즉, 고객과 긴밀히 협력하여 주파수 범위, 피크/rms 전류, 주변 및 자체 발열 프로필, 환경 제약 등의 작동 매개변수를 정의하여 최적의 구성 요소 사양, 검증 및 장기적인 현장 신뢰성을 보장합니다.
