최신 전자 장치의 설계 및 제조 과정에서 테스트 중에 장비가 갑자기 작동을 멈추거나, 데이터 전송에 자주 오류가 발생하거나, 오디오 장비에서 짜증나는 "윙윙" 소리가 나는 상황을 경험한 적이 있습니까? 이렇게 까다로워 보이는 문제는 눈에 보이지 않는 위협인 전자기 간섭(EMI)과 관련이 있는 경우가 많습니다.
EMI를 방지하기 위해 한 구성 요소가 "게이트키퍼" 역할을 합니다. 바로 공통 모드 초크 필터입니다. 이 기사는 이 핵심 구성 요소의 기능을 이해하고 실용적인 통찰력을 공유하는 데 도움이 될 것입니다.

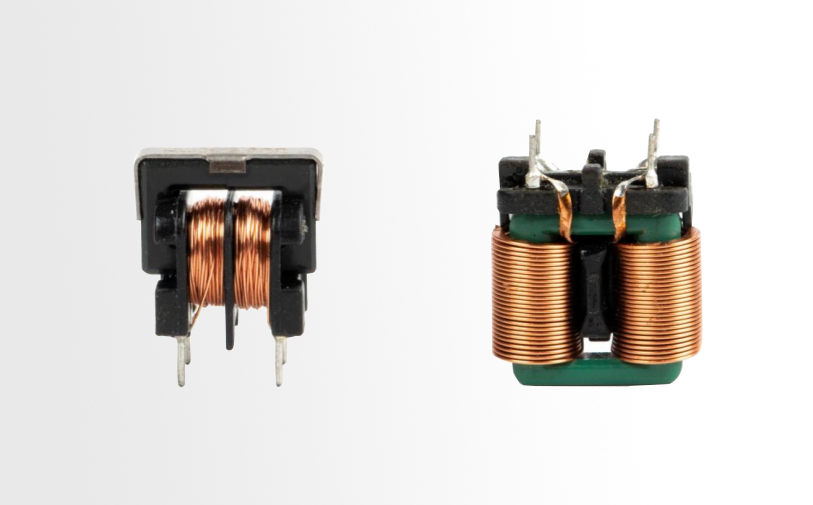

공통 모드 초크는 상대적으로 간단한 구조를 가지고 있습니다. 반대 방향과 동일한 회전 수를 가진 두 개의 권선이 닫힌 자기 코어에 감겨 있습니다. 본질적으로 이는 회로의 "불량 신호"에 대한 체크포인트 역할을 합니다.
1. 공통 모드와 차동 모드 - 필터 대상 이해
공통 모드 초크의 역할을 이해하려면 먼저 회로의 두 가지 유형의 잡음을 구별해야 합니다.
● 차동 모드 간섭 - 두 신호 라인(예: 전원 공급 장치의 라이브 및 중립) 사이에 존재합니다. 잡음 전류는 반대 방향으로 흐르며 일반적으로 내부 회로 리플로 인해 발생합니다.
● 공통 모드 간섭 - 접지를 기준으로 두 라인 모두에 나타납니다. 노이즈 전류는 동일한 방향으로 흐르며 일반적으로 외부 전자기 복사 또는 접지 루프 문제로 인해 발생합니다.
회로를 고속도로에 비유하면 차동 모드 간섭은 자동차가 잘못된 방향으로 운전하는 것과 같아서 상대적으로 다루기가 쉽습니다. 그러나 공통 모드 간섭은 도로 전체가 진동하는 것과 같아서 더 파괴적입니다.
마법은 자속 상쇄와 강화에 있습니다.
1. 원하는 신호에 대한 투명성(차동 모드 전류): 정상 전류가 두 개의 권선(하나는 입력, 하나는 출력)을 통해 흐를 때 코어에서 생성된 자속이 반대가 되어 서로 상쇄됩니다. 따라서 초크는 거의 감쇠되지 않고 통과하는 일반 신호에 대해 매우 낮은 임피던스를 나타냅니다.
2. 간섭을 강력하게 차단합니다(공통 모드 전류): 공통 모드 노이즈가 나타나면 두 권선의 전류가 동일한 방향으로 흐르고 동일한 방향으로 흐르는 자속이 생성됩니다. 플럭스가 추가되어 인덕턴스가 급격히 증가합니다. 그런 다음 초크는 소음에 대해 매우 높은 임피던스를 제공하여 소음을 효과적으로 흡수하거나 차단합니다.
오늘날의 디지털 시대에는 USB 통신 및 HDMI 고화질 전송부터 CAN 버스 자동차 전자 장치에 이르기까지 고속 신호가 관련된 모든 곳에서 공통 모드 초크가 필수적입니다. 구체적인 역할은 다음과 같습니다.
1. 신호 품질 개선 - USB, Type-C, HDMI와 같은 인터페이스에서는 고주파 공통 모드 잡음을 효과적으로 필터링하여 데이터 무결성을 보장하고 오류율을 줄입니다.
2. EMC 방사선 억제 - 제품이 EMC(전자기 호환성) 테스트를 통과하도록 돕습니다. 많은 제품이 인증 중에 방사 방출 테스트에 실패하며 적절한 공통 모드 초크를 추가하면 문제가 해결되는 경우가 많습니다.
3. 회로 보호 - 외부 정전기 방전이나 고주파 소음이 장비에 유입되어 칩이 손상되거나 시스템 충돌이 발생하는 것을 방지합니다.
광동 Haoer 전자 유한 공사 표준 인덕터 구성 요소를 제공할 뿐만 아니라 완벽한 EMC 솔루션을 제공하기 위해 최선을 다하고 있습니다. 장비 간섭, 불충분한 필터링 또는 공간 제약 문제에 직면한 경우 맞춤형 샘플 및 기술 지원을 위해 당사에 문의하십시오.
-
