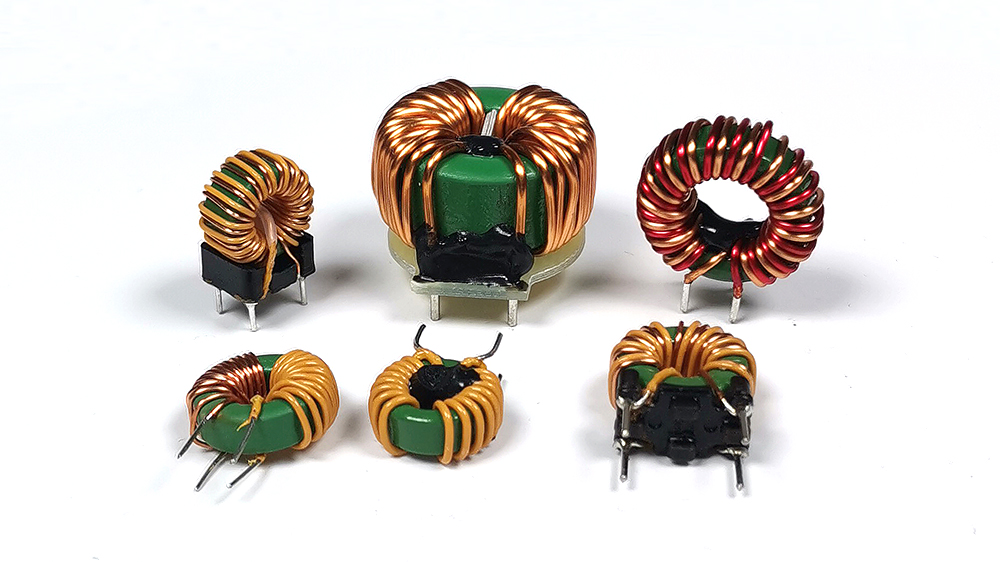

고전력 토로이달 인덕터PV 인버터, 에너지 저장 컨버터, 고전력 SMPS 및 EV 충전기에 사용됩니다. 높은 스위칭 주파수에서 안정적인 특성을 유지하면서 수십 암페어에서 수백 암페어의 DC 바이어스를 처리해야 합니다.
두 매개변수는 종종 혼동됩니다.
● 포화 전류(Isat) - 전류 스파이크 아래에 남아 있는 인덕턴스의 양을 나타냅니다. 코어가 포화되면 인덕턴스가 급격하게 떨어지며 리플 억제 기능이 상실되고 회로 보호가 트리거될 수도 있습니다. 엔지니어링 관행에서는 일반적으로 피크 전류에서 20~30%의 인덕턴스 강하를 허용합니다.
● 온도 상승 전류(Irms) - 발열과 관련됩니다. 동손(I²×DCR)과 철손이 주요 열원이다. 과도한 온도 상승은 인덕터 수명을 단축시키고 주변 구성 요소에 영향을 미칩니다.
팁: 1차 통과 선택 성공률을 높이기 위해 단순한 전력 등급이 아닌 실제 전류 파형을 제공하십시오.
핵심 소재는 성능 한계를 결정합니다. 고전력을 위한 일반적인 옵션:
● 센더스트(Fe-Si-Al) - 고전력 에너지 저장에 이상적입니다. 분산된 에어 갭은 탁월한 DC 바이어스 기능을 제공합니다. 거의 0에 가까운 자기 변형으로 가청 소음이 제거됩니다. 서버 전원 공급 장치 및 산업 장비에 적합합니다.
● 페라이트(Ferrite) - 고주파 손실이 낮고 가격이 저렴하지만 포화가 어렵고 에너지 저장 능력이 좋지 않습니다. 고전력 애플리케이션에서는 갭핑이 필요하므로 프로세스 복잡성과 누설 자속이 증가합니다.
● 철 분말 - 비용이 저렴하며 중요하지 않은 필터링이나 공간 제약이 덜한 저주파 응용 분야에 적합합니다.
모든 회로에 값비싼 Sendust가 필요한 것은 아닙니다. 실제 요구 사항에 따라 선택하십시오.
고전력 인덕터는 두꺼운 마그넷 와이어나 리츠 와이어를 사용합니다. 권선 균일성은 기생 용량과 Q 인자에 영향을 미칩니다.
기계적 장착도 중요합니다. 고정되지 않은 토로이드는 진동으로 인해 절연체가 마모되어 단락이 발생할 수 있습니다. 보호 옵션에는 베이스 플레이트, 열수축 튜브 또는 에폭시 포팅이 포함됩니다.
결론
선택고전력 토로이달 인덕터기술적인 매개변수의 정확한 일치에 관한 것입니다. 좋은 공급업체는 자격을 갖춘 제품뿐만 아니라 사전 디자인 지원도 제공합니다. 귀하의 애플리케이션에 적합한 것을 선택하십시오. 반드시 비용이 가장 많이 드는 것은 아닙니다.
