전자기 가열 장비의 필름 커패시터 적용 분석

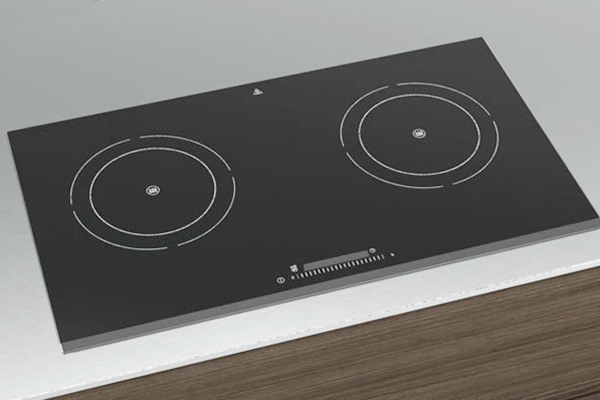

전자기 가열(IH) 기술은 인덕션 조리기, IH 밥솥, 인덕션 온수기, 밀봉기, 산업용 용해로 등 가전제품과 산업용 장비에 널리 사용되고 있다. 이 장치는 하프브리지 또는 풀브리지 인버터 회로를 통해 AC 주 전력 또는 DC 전력을 고주파 AC(1kHz ~ 1MHz)로 변환합니다. 고주파 전류는 교류 자기장을 생성하여 금속 물체에 와전류를 유도하여 열을 발생시킵니다.

필름 커패시터는 IH 회로에서 중요한 역할을 하며 다음 세 가지 주요 기능을 수행합니다.

1. EMC 필터링(C1/C2) 입력

공통 모드 초크와 함께,필름 커패시터AC 입력에서 Pi 유형 필터를 형성합니다. IGBT 고속 스위칭으로 인해 발생하는 전자기 간섭을 억제하고 외부 그리드 방해로부터 장비를 보호합니다. C1은 일반적으로 MKP‑X2 유형 커패시터(3μF ~ 10μF, 275VAC ~ 300VAC, Y 연결)를 사용하는 반면, C2는 MKP 금속 필름 커패시터(3μF ~ 10μF, 450VAC ~ 500VAC, 델타 연결)를 사용합니다.

2. DC 링크(C3)

3상 브리지 정류 후 C3는 인덕터와 함께 작동하여 펄스 DC를 인버터 단계의 안정적인 DC로 평활화합니다. 주요 역할은 DC 링크 지원입니다. 즉, IGBT 스위칭으로 생성된 리플 전류와 고조파 전압을 흡수하여 IGBT를 손상시키고 장비 수명을 단축할 수 있는 DC 버스의 자체 발진을 방지합니다.

3. 고주파 공진 회로

공진 커패시터(일반적으로 0.1μF ~ 0.8μF, 최대 정격 1600V DC)는 유도 코일과 함께 탱크 회로를 형성하여 금속 가공물에 열을 생성하는 고주파 진동 자기장을 설정합니다. 인덕션 쿠커는 일반적으로 20kHz~40kHz에서 작동하며 공진 커패시터를 통해 높은 dv/dt와 큰 맥동 전류를 생성합니다.

왜 필름 커패시터인가?

금속화 폴리프로필렌 필름 커패시터는 다음과 같은 이유로 IH 애플리케이션에 선호됩니다.

● 낮은 고주파 손실 - 낮은 소산 인자로 인해 내부 가열이 최소화됩니다.
● 낮은 ESR 및 ESL - 열 발생을 최소화하면서 높은 리플 전류를 전달하는 데 중요합니다. 고급 MKP 커패시터는 15mΩ 미만의 ESR을 달성하여 온도 상승 위험을 크게 줄일 수 있습니다.
● 높은 dv/dt 내성 - 급격한 전압 변화에 영향을 받는 공진 회로에 필수적입니다.
● 탁월한 자가 치유 특성 - 국지적인 절연 파괴가 심각한 고장 없이 해결되어 긴 서비스 수명을 보장합니다.
● 무극성 설계 - 회로 레이아웃을 단순화하고 손상 없이 역전압을 수용합니다.
● 높은 전력 밀도를 갖춘 컴팩트한 크기 - 최신 IH 기기를 위한 슬림하고 통합된 디자인을 가능하게 합니다.

필름 콘덴서안정적인 고주파 작동, 효율적인 에너지 변환 및 긴 서비스 수명을 가능하게 하는 전자기 가열 장비의 필수 구성 요소입니다. OEM 및 전원 공급 장치 제조업체의 경우 정격 전압, dv/dt 기능, ESR 및 열 성능을 비롯한 적절한 사양을 갖춘 필름 커패시터를 선택하는 것이 제품 신뢰성과 시장 경쟁력을 보장하는 데 필수적입니다.
