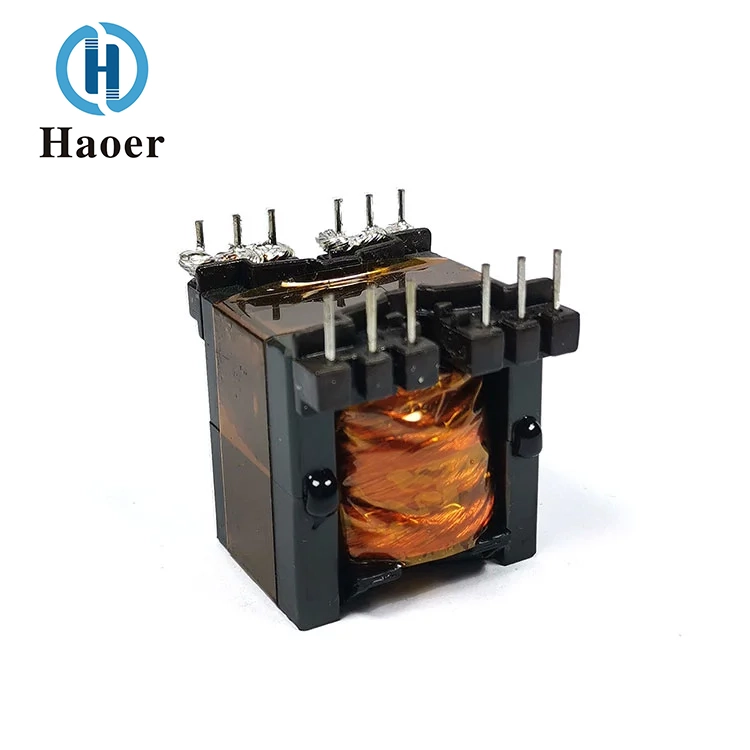

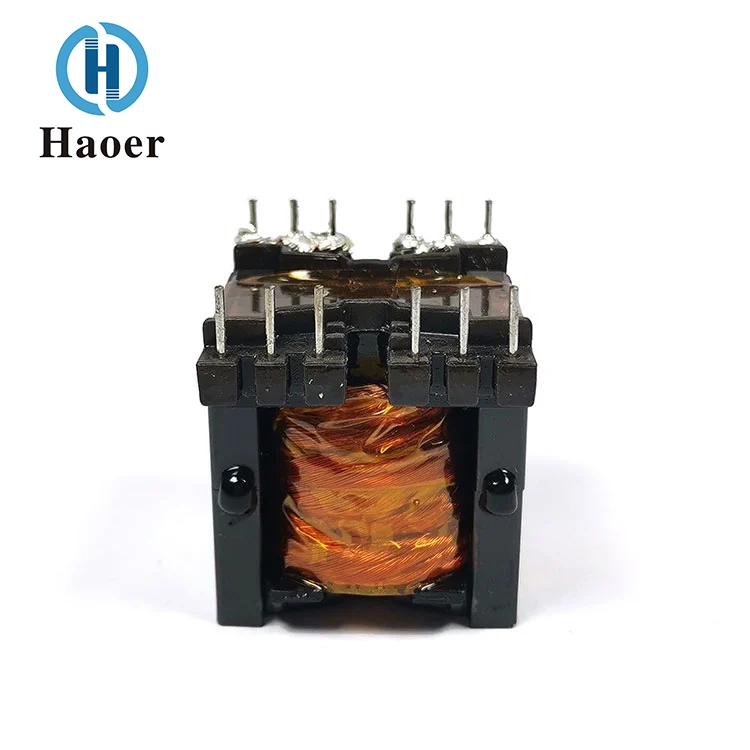

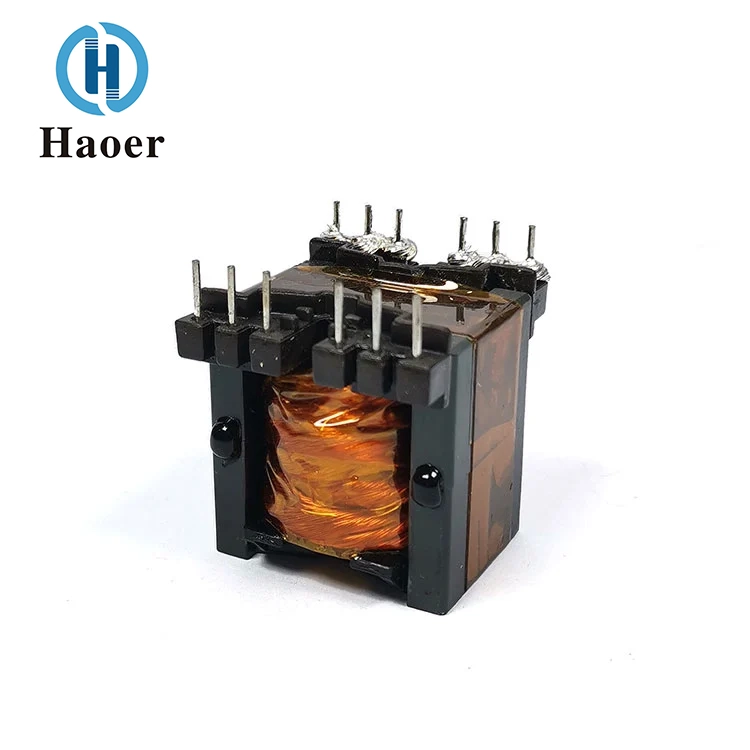

Haoer Factory에서 공급하는 통신 전원 공급 장치 수직 고주파 변압기는 20kHz ~ 500kHz의 넓은 주파수 범위를 지원합니다. 출력 전력은 15W ~ 1000W 범위 내에서 유연하게 구성할 수 있으며 적응성이 뛰어납니다. 작동 온도 범위는 -40℃ ~ +125℃이며 가혹한 고온 및 저온 환경에 적합합니다. 보관온도 범위는 -25℃~85℃이며, 상대습도 30%~95%에서 장기간 보관이 가능하여 환경안정성이 우수합니다.
| 1. 작동 주파수 | 20kHz~500kHz |
| 2. 출력 전력 | 15~1000W |
| 3. 작동 온도 | -40°C ~ +125°C |
| 4. 보관온도 | -25°C ~ +85°C |
| 5. 보관습도 | 30% - 95% |
우수한 자기 차폐 성능, 컴팩트한 구조, 고전력, 고효율, 낮은 자기 누출, 강력한 간섭 방지 기능 등
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
고주파 변압기는 현대 전력 전자 장치의 핵심 에너지 변환 및 절연 구성 요소입니다. 이는 고주파(일반적으로 20kHz 이상) 스위칭 회로용으로 특별히 설계된 특수 변압기입니다. 이는 코어의 고주파 교류 자기장의 급격한 변화를 활용하여 입력과 출력 간의 전압 변환, 에너지 전송 및 전기 절연을 효율적으로 달성합니다.
기존 전력-주파수 변압기와 비교할 때 가장 큰 장점은 소형화, 경량 설계 및 고효율입니다. 물리적 원리에 따르면 작동 주파수가 높을수록 자기 코어의 크기와 동일한 전력을 전달하는 데 필요한 코일 회전 수가 줄어듭니다. 따라서 동일한 전력 출력에서 고주파 변압기의 부피와 무게를 크게 줄일 수 있으므로 전체 전원 공급 장치의 개발이 보다 소형화되고 경량화되는 방향으로 촉진됩니다. 동시에 저손실 페라이트, 비정질 또는 나노결정 자기 코어와 최적화된 권선 공정을 결합하여 에너지 변환 효율이 매우 높아 시스템 온도 상승과 에너지 소비를 효과적으로 줄입니다.
20kHz~500kHz 또는 더 넓은 주파수 범위를 지원하고 수십 와트에서 수 킬로와트에 이르는 전력 범위를 지원하며 -40℃~+125℃의 가혹한 작업 환경을 견딜 수 있는 등 광범위한 작업 적응성을 갖추고 있습니다. 이러한 유연성을 통해 플라이백, 순방향 및 LLC 공진과 같은 다양한 메인스트림 스위치 전원 공급 장치 토폴로지에 완벽하게 적응할 수 있습니다.
현재 고주파 변압기는 스위치 전원 어댑터, 산업용/통신 전원 공급 장치, 신에너지 인버터, 전기 자동차용 차량 탑재 충전기, 고급 의료 장비, LED 드라이버 등 핵심 분야에 널리 적용되고 있습니다. 이는 장비의 전력 밀도, 신뢰성 및 에너지 효율성을 향상시키는 데 없어서는 안될 핵심 구성 요소입니다.
DC-DC 컨버터, LED 구동 전원 공급 장치, 인버터 전원 공급 장치, UPS 전원 공급 장치
| 부품 번호 | 터미널 핀 | 치수(mm(인치)) | ||||||
| A | B | C±0.5 | D±0.5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| 2020년 PQ | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd.는 2008년에 설립되었습니다. 우리는 고주파 변압기, 필터링 장치, 인덕터 및 기타 자기 부품을 전문으로 하는 전문 제조업체입니다. 당사의 제품은 조명, 가전제품, 태양광 발전, UPS 시스템, 자동차 전자 장치, 네트워크 통신 장비, 컴퓨터 주변 장치 및 다양한 스위칭 전원 공급 장치에 널리 사용됩니다.

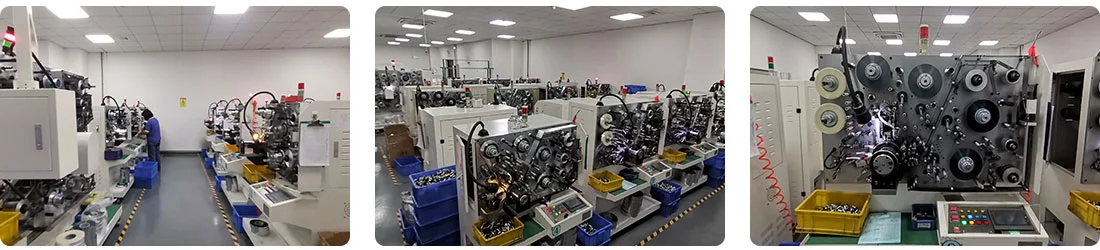

수년간의 개발 끝에 회사는 자동화된 생산 장비와 다양한 고정밀 테스트 장비를 완전히 도입했습니다. 광동성 포산에 있는 여러 생산 기지와 1,000명이 넘는 직원을 보유하고 있는 당사의 변압기, 필터 및 인덕터의 연간 생산 능력은 1억 개가 넘습니다.
경험이 풍부하고 역동적인 팀의 지원을 받아 회사는 CQC, UL, ISO 9000 및 TS 16949 안전 및 품질 시스템 인증을 획득했습니다. Haoer는 기술 혁신, 품질 우선, 서비스 패권 및 상생 협력의 원칙을 준수하여 더 강해지고 우수성을 위해 노력하고 있습니다.
구매자 t**5: 이 변압기는 가격 대비 가치가 매우 높습니다. 제가 사용해본 결과 굉장히 안정적인 느낌이 들었습니다. 가격만큼 가치가 있어요!
구매자 a**u: 고주파 변압기는 성능이 좋고 설치가 쉽고 사용이 매우 안정적입니다. 나는 그것을 강력히 추천합니다!
구매자 j**y: 상품 받아보고 만족했어요. 변압기 품질이 좋고 안정적으로 작동합니다. 매우 만족스러운 쇼핑이었습니다!
구매자 r**8: 서비스가 훌륭하고 가격도 합리적입니다.
구매자 f**e: 고객 서비스는 매우 인내심이 강하고, 가격이 저렴하고, 품질이 좋고, 배송이 빠릅니다. 나는 그것으로 아주 만족합니다!
샘플 주문을 수락합니까?
예, 샘플 주문을 받습니다. 샘플 및 운송 비용은 고객이 부담해야 합니다.
우리의 요구 사항에 따라 커패시터를 맞춤 설정할 수 있습니까?
예, 귀하의 특정 상황에 따라 커패시턴스, 패키징, 핀 배열 등의 측면에서 커패시터를 맞춤화할 수 있습니다.
주요 제품은 무엇입니까?
우리는 주로 고주파 변압기 시리즈, 인덕터 시리즈, 전자 모듈 및 기타 전자 부품을 생산합니다.
국제인증기준에 부합하는 제품인가요?
당사의 제품은 CE, RoHS, UL 등의 인증을 획득했으며 수출 기준을 충족합니다.
