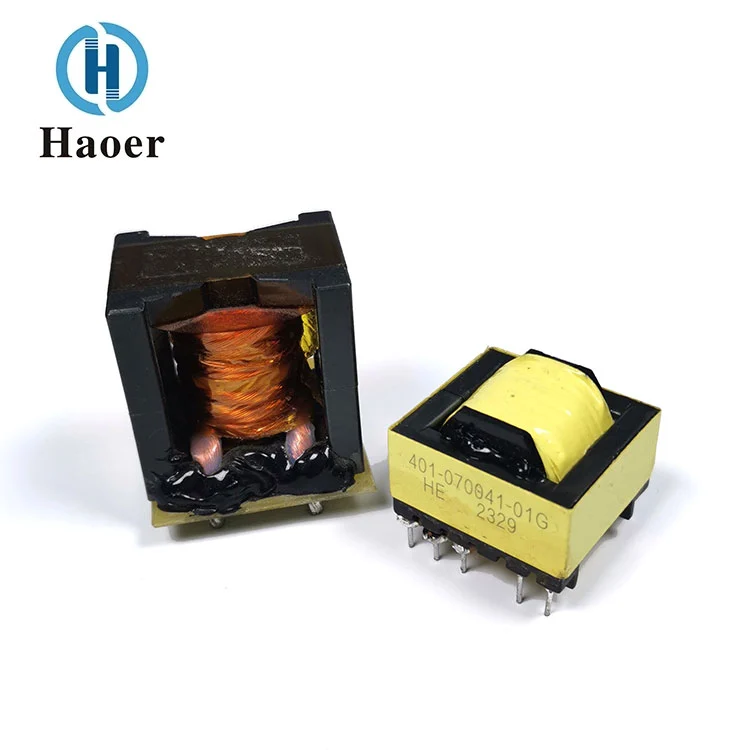

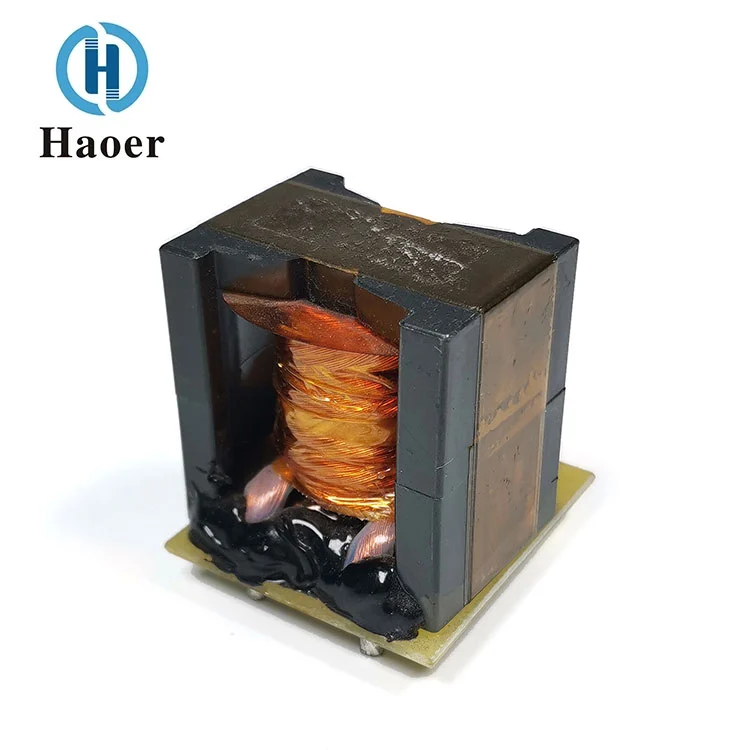

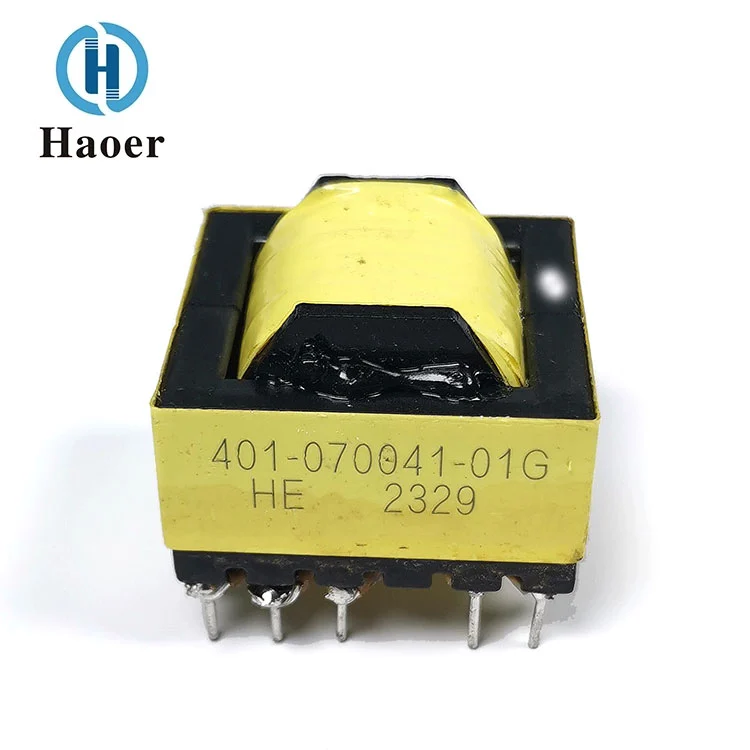

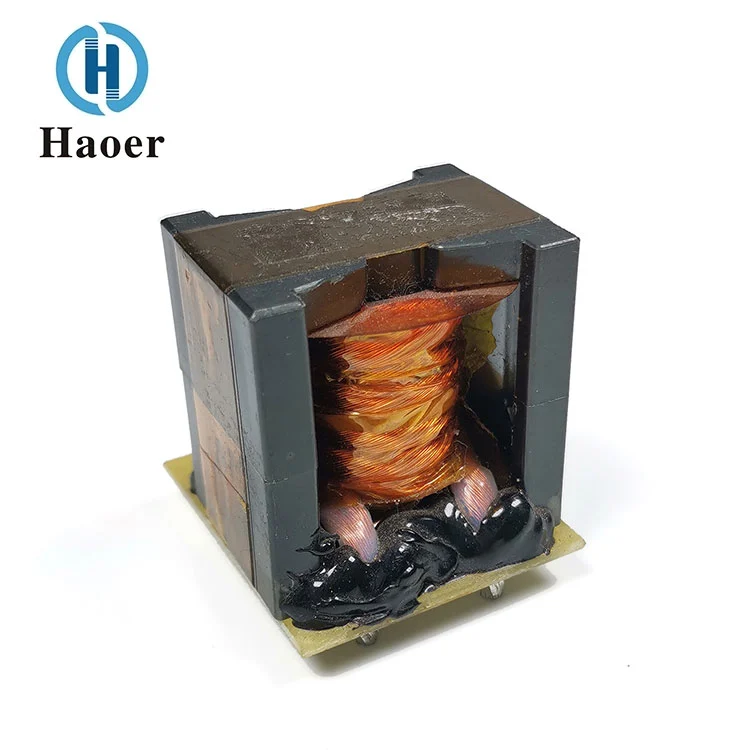

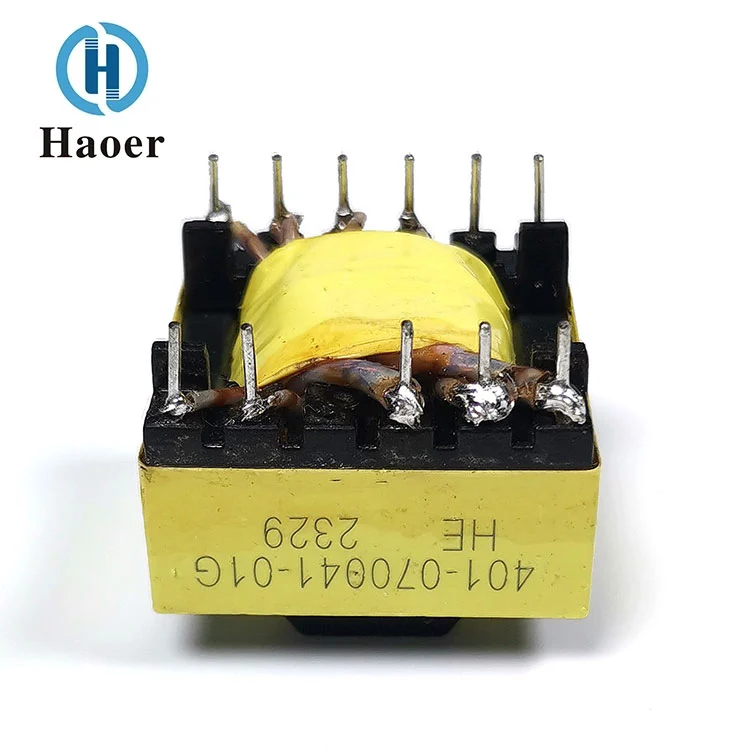

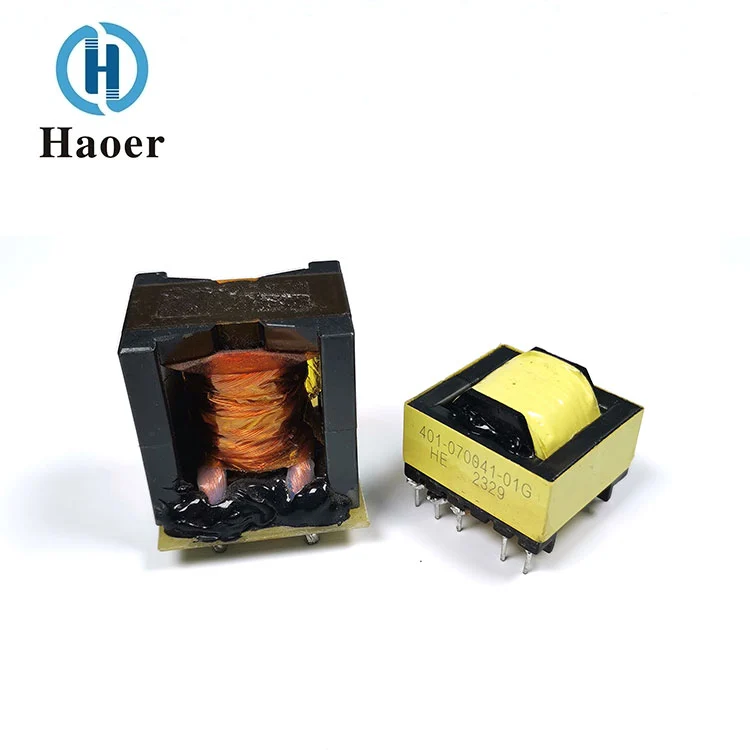

Haoer 제조업체는 PC 전원 공급 장치 고주파 변압기를 설계할 때 높은 전력 밀도, 낮은 온도 상승 및 장기적인 신뢰성에 중점을 두었습니다. 엄격한 전기 절연 및 방열 최적화를 통해 CPU, 그래픽 카드 등 핵심 하드웨어에 지속적이고 안정적이며 순수한 전원 공급을 보장하며, 효율적이고 조용하며 소형화된 PC 전원 공급 장치라는 목표를 달성하기 위한 핵심 구성 요소입니다.
1. ER 시리즈 변압기의 자기 코어는 일반적으로 원형 중심 기둥이 있는 E자형 또는 이와 유사한 E자형 구조를 갖습니다. 이러한 형태는 결합 위치를 좋게 하고 권선을 용이하게 하며 권선 면적을 늘려 고전력, 낮은 누설 인덕턴스를 갖는 변압기를 설계하는 데 유리합니다.
2. 일부 ER 시리즈 변압기의 골격에는 다중 커넥터가 장착되어 있어 다중 출력 변압기의 설계를 용이하게 하고 다중 출력 전압 및 전류에 대한 다양한 회로의 요구 사항을 충족할 수 있습니다.
3. ER 시리즈 변압기의 성능 특성: 저손실, 고출력, 넓은 작동 주파수, 저온 상승, 안정적인 성능.
4. ER 시리즈 변압기의 적용 범위는 스위칭 전원 공급 장치, 통신 장비, 가전 제품 및 산업 장비에 있습니다.
쉬운 권선, 고효율, 대용량 및 높은 신뢰성이 특징입니다.
ER28/ER35/ER39/ER40/ER42/ER49
AC/DC 컨버터, PC 전원, LLC 전원, 통신 전원 등에 적용됩니다.
| 부품 번호 | 터미널 핀 | 치수(mm(인치)) | 유형 | |||||
| A | B | C±0.5 | D±0.5 | E | F | |||
| ER-25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
