전력 전자 기술, 신에너지 기술 및 통신 기술의 급속한 발전으로 고주파 변압기의 응용 시나리오가 지속적으로 확장되고 있습니다. 기존 스위칭 전원 공급 장치 분야에서 AI 데이터센터, 신에너지, 5G 통신, 차량 탑재 전자 장치 등 다양한 첨단 분야로 확장했습니다. 소형화, 고효율, 빠른 응답이라는 핵심 장점으로 인해 다양한 효율적인 에너지 변환 시스템에서 없어서는 안 될 핵심 부품이 되었습니다. 동시에 성능을 최대한 활용하고 서비스 수명을 연장하려면 합리적인 선택과 적절한 사용도 중요합니다.

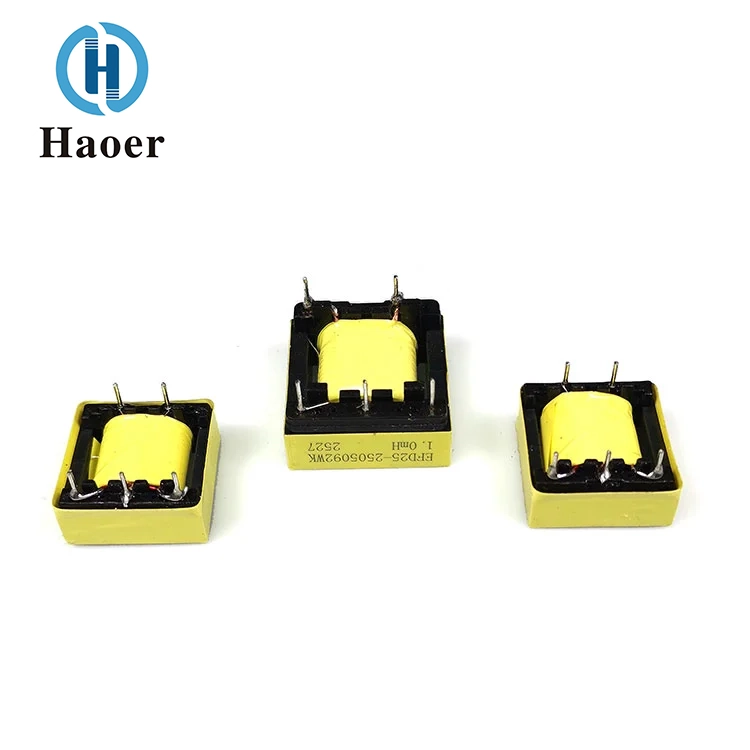

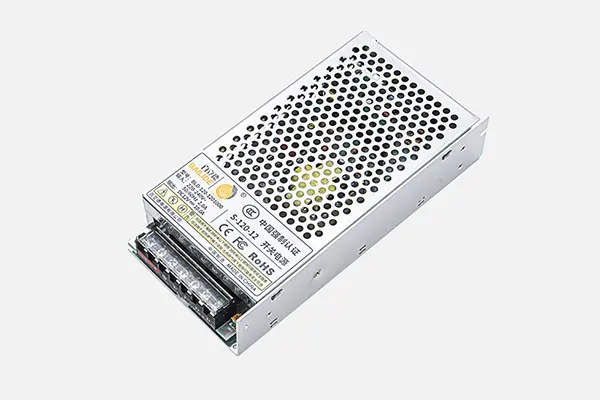

스위칭 전원장치 분야에서 고주파 변압기는 핵심 부품으로 컴퓨터/휴대폰 충전기, 서버 전원장치, LED 구동 전원장치 등의 기기에 널리 사용되고 있다. 고주파 동작으로 인해 변압기의 부피와 무게를 크게 줄일 수 있고, 전력 밀도를 높일 수 있으며, 동손과 철손을 줄일 수 있습니다. 효율은 일반적으로 90% 이상에 도달할 수 있어 휴대용 전자 장치 및 소형 전원 공급 장치의 요구 사항을 완벽하게 충족합니다. 예를 들어, 휴대폰 충전기의 소형화는 주로 고주파 변압기의 적용에 기인합니다. 고주파 변압기는 작동 주파수를 수십 kHz 또는 심지어 MHz 수준으로 높여 충전기의 크기를 크게 줄이고 휴대성을 향상시킵니다.
신에너지 및 전력 전자 분야는 주로 광전지 인버터 및 전기 자동차 충전소를 포함한 고주파 변압기의 중요한 응용 시나리오입니다. 광전지 인버터에서는 고주파 변압기를 사용하여 전기 절연 및 전압 부스팅을 달성하고, 태양광 패널에서 출력되는 DC 전기를 그리드에 연결할 수 있는 AC 전기로 변환합니다. 소형화 및 경량화라는 장점은 분산형 태양광 발전소의 설치 요구 사항에 적합합니다. 전기 자동차 충전소에서는 DC-DC 변환 모듈에 고주파 변압기를 적용하여 고전압 절연(예: 400V-800V)을 달성함으로써 차량 탑재 환경의 부피, 무게 및 효율성에 대한 엄격한 요구 사항을 충족하고 전기 자동차의 충전 효율성을 향상시키는 데 도움을 줍니다.
통신 및 전자 장비 분야에서 고주파 트랜스포머는 기지국 증폭기의 임피던스 정합, 신호 분리, 5G 장비 및 광 모듈의 전원 공급 장치 등 RF 회로 및 DC-DC 모듈에 주로 사용됩니다. 공통 모드 잡음을 효과적으로 억제하고 신호 무결성을 보장하는 능력으로 인해 고주파 변압기는 고주파 및 소형화를 위한 5G 통신의 개발 요구 사항을 충족하여 통신 장비의 안정적인 작동을 보장할 수 있습니다. 또한 AI 데이터센터에서 무접점 변압기의 핵심 구성요소인 고주파 변압기는 고전력 밀도 전원 공급 아키텍처의 진화를 지원하여 전원 공급 링크를 대폭 단축하고 전원 공급 효율성을 향상시켜 AI 장비의 안정적인 작동을 위한 안정적인 전력 지원을 제공합니다.
오작동을 방지하고 서비스 수명을 연장하려면 사용 과정에서 다음 사항에 유의해야 합니다.
1. 작업 매개변수를 엄격하게 제어합니다. 정격 전압 및 전류를 초과하여 사용하지 마십시오. 자기 코어의 포화와 급격한 전류 증가를 피하십시오. 이로 인해 과열 및 소손이 발생할 수 있습니다.
2. 작동 주파수가 설계된 범위 내에 있는지 확인하십시오. 주파수가 감소하면 자기 코어 포화가 발생할 수 있는 반면, 주파수가 증가하면 권선의 철 손실 및 고주파 손실이 강화됩니다.
3. 온도 모니터링을 실시하여 작동 온도가 단열 시스템의 한계 미만인지 확인하고 단열재의 노화를 방지합니다.
4. 직류 바이어스를 방지합니다. 풀 브리지 및 하프 브리지 회로에서는 회로 설계 또는 제어 전략을 통해 비대칭 구동 전압으로 인한 자기 코어 포화를 방지합니다.
5. 환경 보호에 주의를 기울이십시오. 습기, 전도성 먼지, 부식성 화학 물질을 피하십시오. 장기간 보관 후 사용 전 저온 에이징을 실시하거나 점진적으로 전압을 부하하여 성능을 안정시킬 수 있습니다.
또한 고주파 변압기의 설치 및 가공에도 특별한 주의가 필요합니다. 설치 중에는 진동으로 인한 코일 마모 또는 핀 파손을 방지하기 위해 단단히 고정해야 합니다. 권선 중에는 안전 규정을 충족하기 위해 절연 거리를 확보해야 합니다. 진공 함침 처리는 기계적 강도를 향상시키고 방열 및 방습 성능을 향상시킬 수 있습니다. 핀을 납땜할 때 납땜이 코일에 침투하거나 절연층이 타는 것을 방지하기 위해 과열을 피하십시오. 테스트 및 검증 과정에서는 인덕턴스, 누설 인덕턴스, 권선비, 절연 내전압 등을 검출하는 데 중점을 둘 필요가 있습니다.
