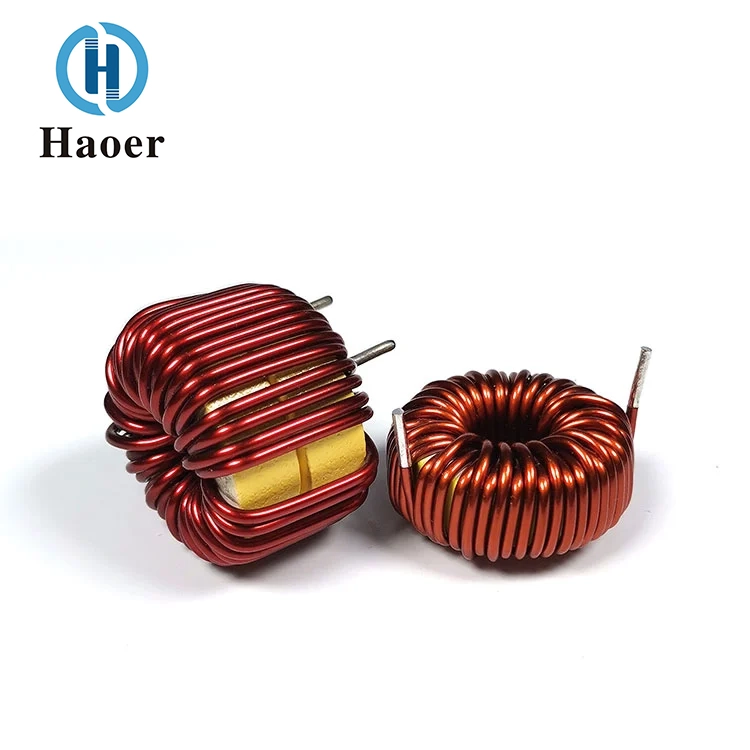

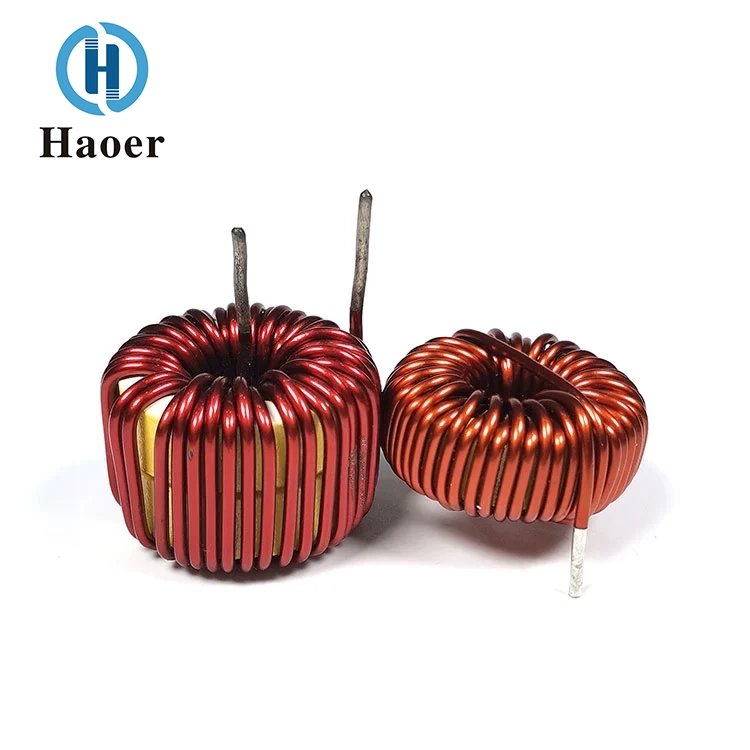

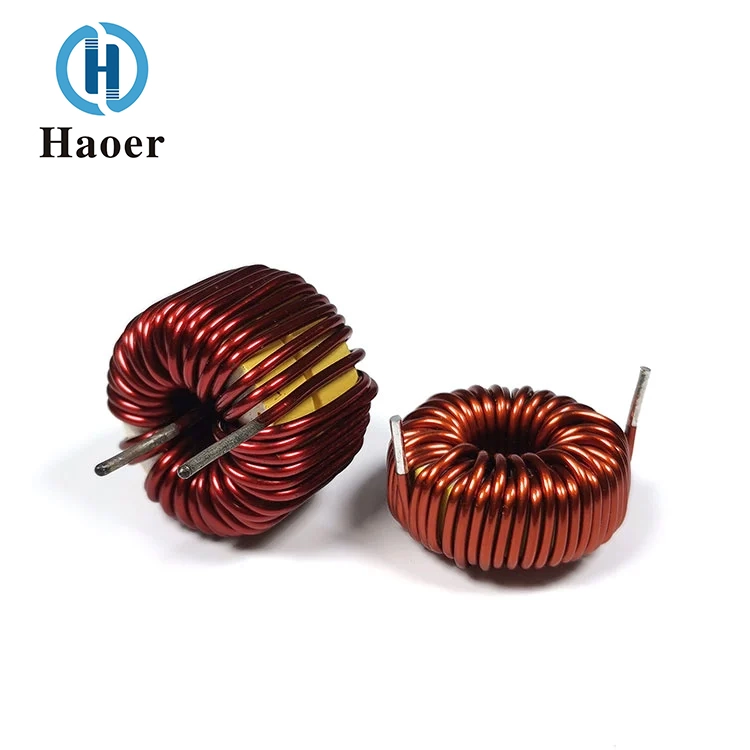

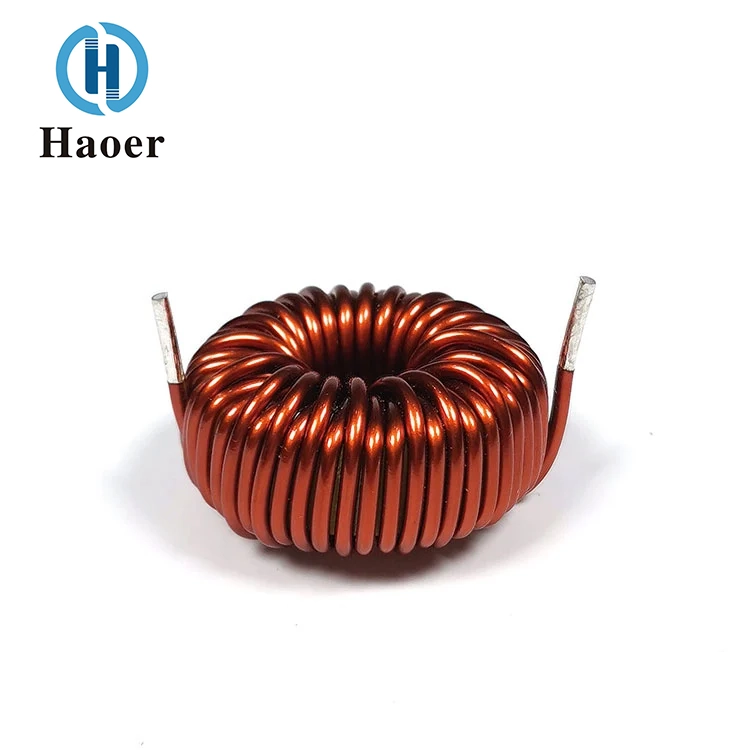

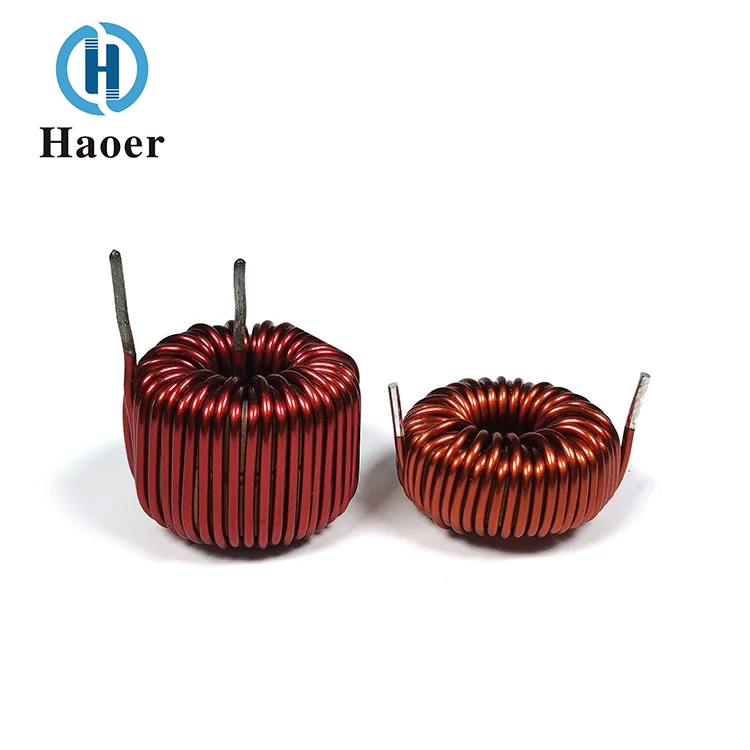

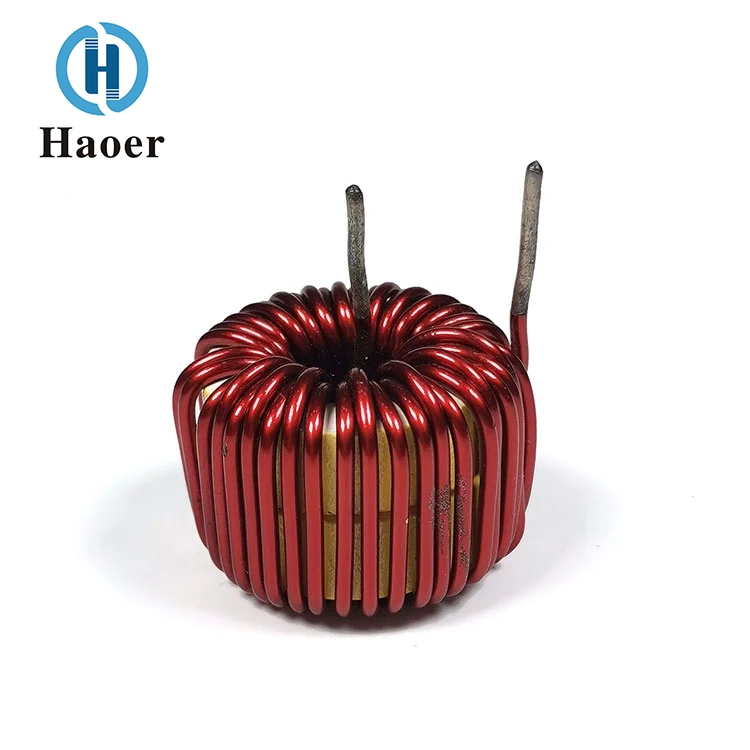

초크 코일 철 분말 코어 차동 인덕터

1. 코어 소재: Haoer Electronics 공급업체가 생산한 차이나 초크 코일 철 분말 코어 차동 인덕터는 분산된 에어 갭이 있는 분말 철 합금으로 구성되어 고주파 작동 시 제어된 투자율과 감소된 코어 손실을 제공합니다. 이 설계는 가변 투자율 특성으로 인해 고전류에서 인덕턴스 롤오프를 완화합니다.

2. 코일 구성: 다층 절연이 포함된 정밀 감긴 구리 또는 알루미늄 와이어로 와전류 손실을 최소화하고 다양한 부하 조건에서 안정적인 인덕턴스를 보장합니다.

3. 캡슐화: 난연성 에폭시 수지 또는 비차폐/오픈 프레임 포장(UL94 V-0 준수), 산업 환경을 위한 열 방출과 기계적 내구성의 균형을 유지합니다.

4. 터미널‌: 고전류 회로에 유연하게 통합하기 위한 축형 리드 또는 방사형 장착 옵션(예: Faston/나사 터미널).

사양: 외경 6mm-60mm

적용 범위

인덕션레인지, 차량용 충전기, 인덕션 히터 등

회사의 강점

Guangdong Haier Electronics Co., Ltd.는 광둥성 포산(Foshan), 광시성 팅현(Tingxian) 등에 여러 생산 기지를 두고 있습니다. 총 공장 면적은 10,000m2를 초과하고 직원 수는 1,000명을 초과했습니다. 이 회사는 연간 1억 개가 넘는 변압기, 필터 및 인덕터의 강력한 생산 능력을 보유하고 있습니다. 회사는 경험이 풍부한 직원과 전문적이고 효율적인 관리 팀을 보유하고 있어 연구 개발부터 생산까지 모든 연결이 높은 기준을 충족하도록 보장합니다. 하이얼 전자는 항상 "기술 혁신, 품질 우선, 서비스 우선, 상생 협력"이라는 원칙을 고수하며 자기 부품 분야에 지속적으로 집중하고 업계에서 벤치마크 기업으로 성장하고 되기 위해 노력하고 있습니다.

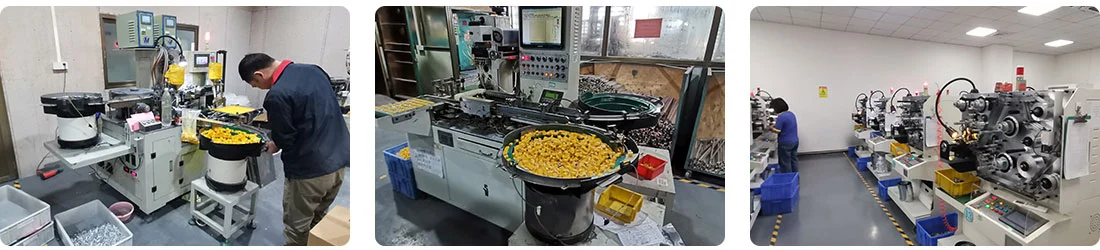

보유장비 : 공통모드 인덕터(마그네틱링) 자동권선기, 단축 자동권선(슬리브 포함)기, 자동권선기, 후가공 자동화 일체화기, 레이저 마킹기

"인덕터 코일"은 신에너지 및 에너지 저장, 자동차 전자 및 전기화, 산업 자동화 및 전원 공급 장치, 정보 통신 기술, 가전 제품 및 가전 제품과 같은 산업에 적용됩니다. 적용 위치에는 DC-DC 회로의 에너지 저장 및 출력 필터링 위치, 전원 입력 끝의 공통 모드/차동 모드 초크 코일 위치, 무선 충전 장치의 송신 및 수신 코일, RF 전력 증폭기의 매칭 네트워크 및 바이어스 회로가 포함됩니다. 작업 조건에서의 적용에는 고전류, 강한 자기장 및 고온이 포함됩니다.

자격증

제품소개

초크 코일 철 분말 코어 차동 인덕터는 회로의 차동 모드 간섭을 억제하도록 특별히 설계된 유도성 부품입니다. 코어는 철분으로 만들어져 자기 경로 캐리어 역할을 합니다. 철분말의 우수한 자기적 특성과 구조적 설계 덕분에 위상선과 중성선 사이의 차동 모드 간섭 신호에 대해 높은 임피던스 장벽을 형성할 수 있습니다. 이는 전원 공급 시스템의 전자기 호환성(EMC) 정류 및 신호 필터링 시나리오에 널리 사용됩니다.

자기 코어의 코어 본체는 카르보닐 철 분말을 압축하고 소결하여 만들어집니다. 철분말의 입자크기, 절연코팅, 압착밀도를 조절함으로써 투자율, 포화자속밀도 등의 변수를 정밀하게 제어할 수 있습니다. 페라이트 자기 코어와 비교하여 철 분말 코어는 포화 자속 밀도가 더 높고 작동 온도 범위가 더 넓습니다. 또한 중주파 및 고주파 대역에서 코어 손실이 낮으며 대전류 차동 모드 억제 시나리오에 적합합니다. 일반적인 모양에는 링 모양, I 모양, 캔 모양이 포함되며 다양한 설치 및 회로 요구 사항에 적합합니다.

차동 모드 권선 코일은 고순도 무산소 에나멜 구리선을 권선하여 만들어집니다. 단일 권선 대칭 설계는 차동 모드 인덕턴스의 핵심 기능입니다. 코일 양단의 단자가 단자에 연결됩니다. 전류는 한쪽 끝에서 흐르고 다른 쪽 끝에서 나옵니다. 자기장은 자기 코어 내부에 폐쇄 루프를 형성하여 차동 모드 전류에 대해 높은 임피던스를 제공하고 DC 또는 저주파 전류에 대해 매우 낮은 임피던스를 갖습니다. 와이어 직경과 감은 수는 인덕턴스 값과 정격 전류 요구 사항에 따라 정확하게 일치합니다.

주요 기능 및 핵심 장점

정밀한 차동 모드 간섭 억제

초크 코일 철 분말 코어 차동 인덕터는 차동 모드 간섭을 위해 특별히 설계되었으며 간섭 주파수 범위에서 높은 임피던스를 제공하여 차동 모드 잡음을 효과적으로 감쇠시키고 간섭 신호 전송을 방지하여 장비가 EMC 인증을 통과하도록 돕습니다.

높은 포화 전류 운반 용량

철분말 코어의 포화 자속 밀도는 일반 페라이트 코어보다 높은 1.5T 이상에 도달할 수 있습니다. 큰 전류 조건에서 자기 포화가 발생할 가능성이 적고 인덕턴스 값이 안정적으로 유지됩니다. 신에너지 충전 파일, 광전지 인버터, 산업용 전원 공급 장치 등과 같은 대용량 전류 시나리오에 적합합니다.

광대역 저손실 특성

작동 주파수 범위는 1kHz ~ 1MHz의 넓은 대역을 포괄합니다. 동일 사양의 페라이트 인덕터에 비해 코어 손실이 낮습니다. 에너지 변환 효율이 높아 부품 온도 상승을 효과적으로 줄이고 회로 안정성을 향상시킬 수 있습니다.

높은 전자기 간섭 방지 성능

폐쇄형 또는 반폐쇄형 자기 회로 설계는 자기 누출을 크게 줄입니다. 개방형 I빔 인덕터에 비해 주변의 민감한 부품에 대한 전자기 복사 영향이 적고 추가 차폐 조치가 필요하지 않습니다.

뛰어난 환경적응성

진동 및 부식에 강한 넓은 작동 온도 범위(-40℃ ~ +125℃)는 RoHS 및 REACH와 같은 환경 보호 표준을 준수하며 산업 및 자동차 등급과 같은 열악한 응용 환경에 적합합니다.

기호 논리학

상품은 DHL, UPS, TNT, FedEx 등의 택배 채널을 통해 발송됩니다. 필요에 따라 항공 또는 해상 운송 방법을 선택할 수도 있습니다.

FAQ

질문: 귀하는 제조 공장입니까, 아니면 무역 회사입니까?

대답: 우리는 제조 공장입니다.

질문: 변압기나 인덕터를 제조하려면 무엇이 필요합니까?

답변: 전원 공급 장치 도면이 가장 좋습니다. 그렇지 않으면 크기, 입력 전압, 출력 전압 및 전류, 작동 주파수, 내전압, 무게 등과 같은 기술 매개 변수를 제공하십시오. 그런 다음 전문 엔지니어링 팀이 분석을 수행합니다.

질문: 제품에 로고를 넣을 수 있나요?

답변: 네, 가능합니다.
