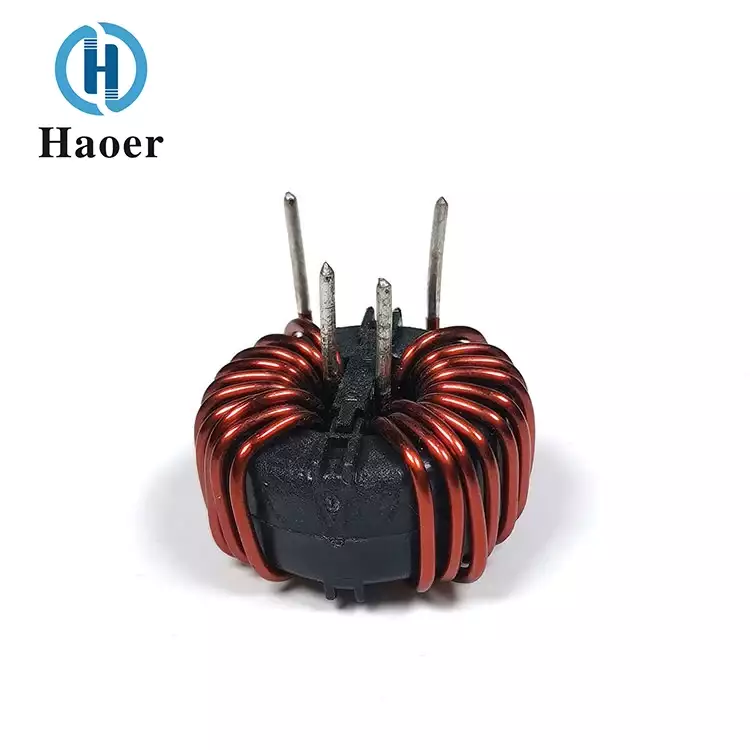

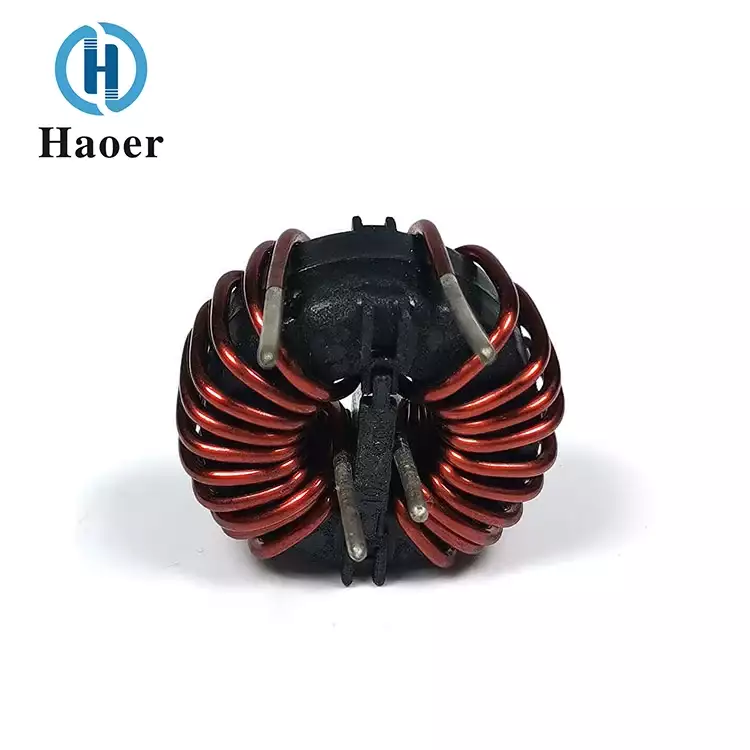

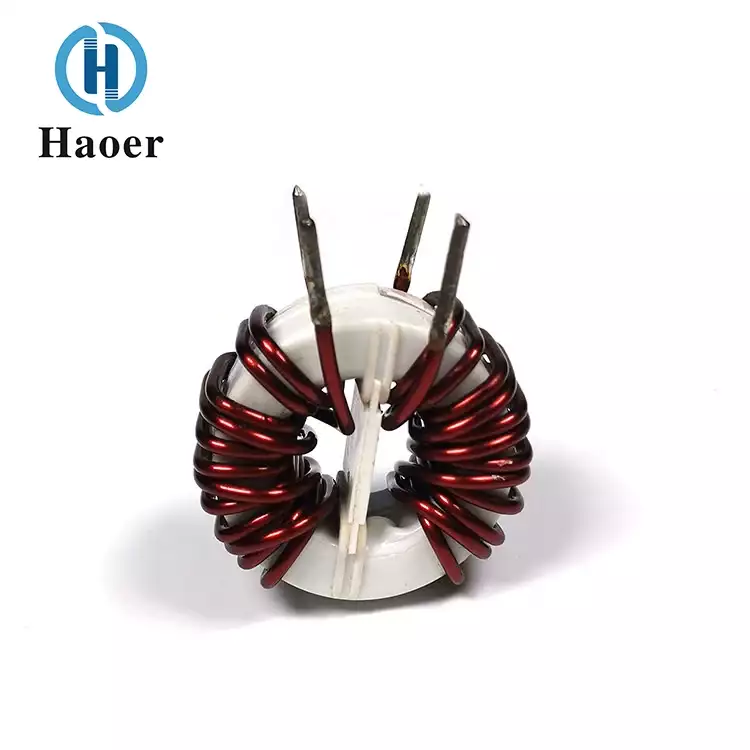

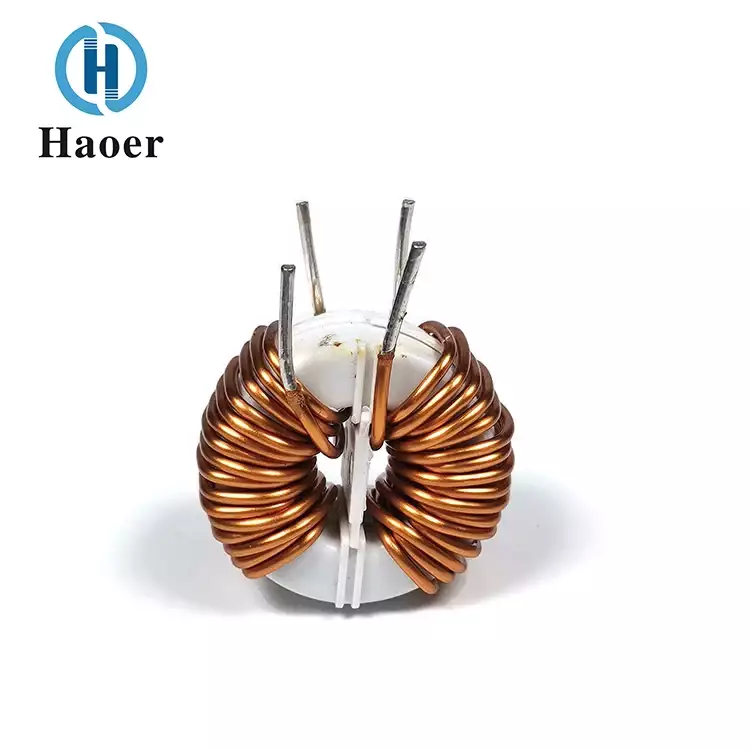

자기 링 코일 비정질 자기 링 공통 모드 인덕터

Haoer Factory에서 제조한 자기 링 코일 비정질 자기 링 공통 모드 인덕터는 비정질 합금으로 만들어진 코어 자기 경로를 갖춘 고성능 수동 필터 구성 요소입니다. 대칭형 이중 감김 디자인을 채택했습니다. 이는 강한 전류와 넓은 주파수 대역이 있는 시나리오에서 공통 모드 간섭을 억제하기 위해 특별히 개발되었습니다. 비정질 자기 코어의 우수한 자기 특성을 기반으로 신에너지 및 산업용 고전력 전원 공급 장치와 같은 분야에서 기존 페라이트 공통 모드 인덕터에 비해 훨씬 뛰어난 안정성과 간섭 방지 기능을 보여줍니다. 고급 전력 시스템의 전자파 적합성 설계를 위한 핵심 부품입니다.

제품 세부정보

주요 기능 및 핵심 장점

고전류 시나리오에 적합한 초강력 포화 방지 기능

비정질 자기 코어의 포화 자속 밀도는 기존 망간-아연 페라이트의 2~3배입니다. 수백 암페어의 고전류 조건에서 고전력 전원 공급 시스템의 공통 모드 간섭을 안정적으로 억제하고 충전 파일, 광전지 인버터 및 기타 장비에 완벽하게 적응할 수 있습니다.

넓은 대역폭과 낮은 손실, 넓은 억제 범위

자기 링 코일 비정질 자기 링 공통 모드 인덕터의 작동 주파수 범위는 50Hz ~ 1MHz이며 코어 손실은 전체 주파수 대역에서 철 분말 코어 및 철-실리콘-알루미늄 코어의 손실보다 훨씬 낮습니다. 페라이트 공통 모드 인덕터와 비교하여 저주파 범위의 간섭 억제 효과가 크게 향상되어 고주파 및 저주파 공통 모드 간섭 제어 요구 사항을 모두 충족합니다.

넓은 온도 자기 안정성, 강력한 환경 적응성

비정질 자기 코어의 투자율은 -55℃ ~ +150℃의 넓은 온도 범위 내에서 ±5% 미만으로 변화하며 이는 페라이트 자기 코어의 온도 드리프트 특성보다 훨씬 좋습니다. 산업 등급 및 자동차 등급 장비의 엄격한 온도 요구 사항을 충족하고 극한의 고온 및 저온 환경에서 안정적인 성능을 유지할 수 있습니다.

낮은 자기누설, 우수한 전자파 적합성

폐쇄형 비정질 자기 링의 제로 갭 설계는 자기장 복사를 최소화하여 주변의 민감한 구성 요소(예: MCU, 센서)에 대한 전자기 간섭을 최소화하고 추가 차폐 조치가 필요하지 않으며 회로 레이아웃을 단순화합니다.

높은 신뢰성, 긴 서비스 수명

비정질 합금 소재는 진동과 부식에 강합니다. 권선은 풀림 위험 없이 자기 코어와 긴밀하게 통합됩니다. AEC-Q200 자동차 표준 및 IP65 보호 수준 요구 사항을 준수하며 100,000시간 이상의 서비스 수명을 가질 수 있습니다.

매개변수

적용 범위

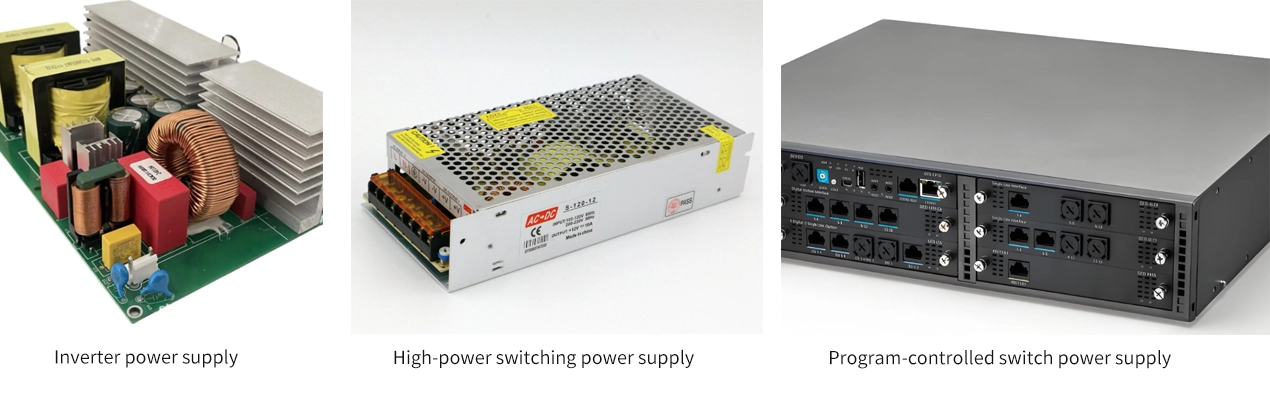

자기 링 코일 비정질 자기 링 공통 모드 인덕터는 인버터 전원 공급 장치, 고전력 스위칭 전원 공급 장치, 프로그램 제어 스위치 전원 공급 장치, 데이터 교환 인터페이스 구성 요소, UPS 전원 공급 장치 필터링 및 저장 전원 공급 장치, 자기 포화 리액터, 자기 증폭기, 피크 억제기, 전류 및 전압 변압기, 누설 전류 스위치 변압기에 광범위하게 사용됩니다.

회사의 강점

2008년부터 Guangdong Haoer Electronics Co., Ltd.는 정밀 자기 부품 분야에서 신뢰할 수 있는 전문가로서의 입지를 확고히 하여 다양한 첨단 산업 분야의 발전을 촉진해 왔습니다. 당사는 조명, 가전제품, 광전지, UPS, 자동차 시스템 및 네트워크 통신 제품의 성능을 뒷받침하는 핵심 구성 요소인 고주파 변압기, 필터 및 인덕터 제작을 전문으로 합니다.

당사의 성장 스토리는 규모와 효율성으로 정의됩니다. 포산에 있는 여러 최첨단 제조 시설, 1,000명이 넘는 전담 전문가로 구성된 팀, 연간 1억 개 이상의 생산량을 통해 당사는 품질 저하 없이 대량 생산을 제공합니다. 우리는 우수성에 대한 우리의 약속을 입증하는 일련의 권위 있는 인증(CQC, UL, ISO 9000, TS 16949)과 함께 자동화 및 정밀 테스트 기술에 대한 상당한 투자를 통해 이를 뒷받침합니다.

혁신, 품질 중심, 상생 협력의 원칙을 바탕으로 Haoer Electronics는 기술 역량을 지속적으로 발전시켜 글로벌 전자 산업이 내일의 과제에 정면으로 대처할 수 있도록 지원할 준비가 되어 있습니다.

자격증

인덕터 생산 공정

1.Winding

2.조립 자동화.

3.종합시험

4.제품 보관
