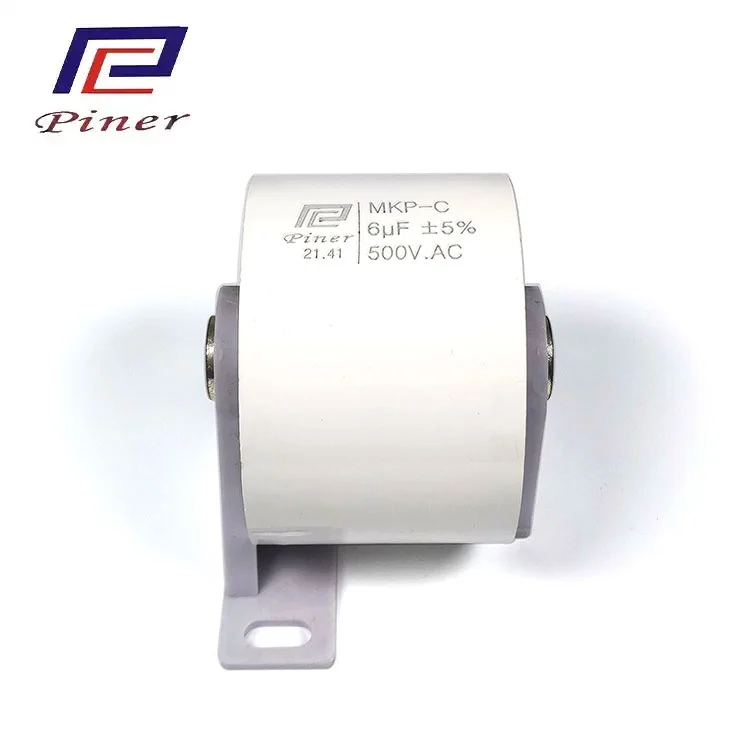

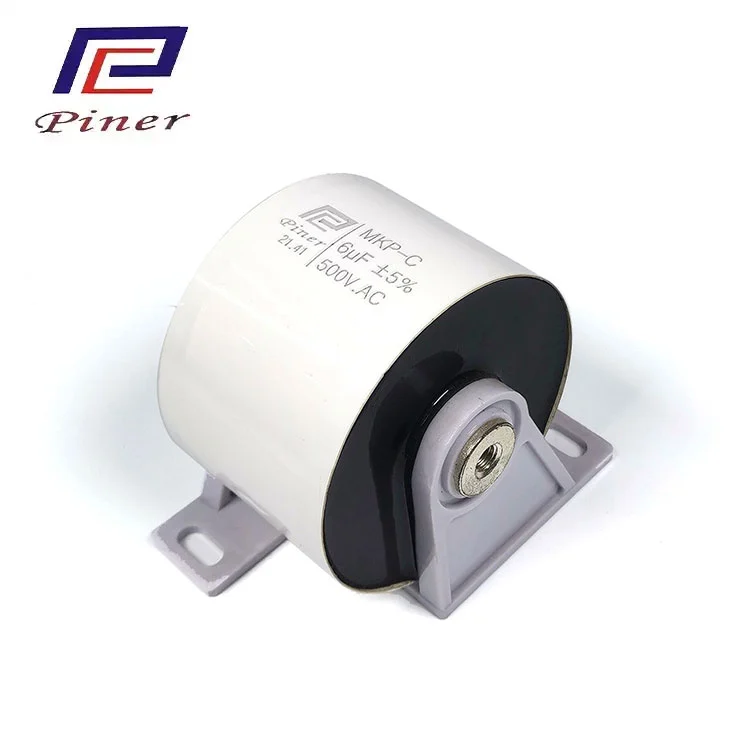

MKP-C 필름 커패시터

금속화 폴리프로필렌 필름, 특수 금속 스프레이, 마일라 테이프 캡슐화, 난연성 에폭시 포팅, 구리 너트 또는 시트 터미널을 사용한 비유도 권선. 작은 크기, 낮은 부유 인덕턴스, 우수한 과전류 성능, 안정성 특성. 유도 가열 장비와 같은 모든 종류의 전원 공급 장치, 인버터에 널리 사용됩니다. 커플링 및 차단을 위해 1차 전원 출력 변압기와의 직렬 연결입니다.

문의 보내기

제품 설명

특징

낮은 소비 및 저손실, 고충실도 신호 전송

이음매 없는 권선 설계, 극히 낮은 전기 손실, 다양한 AC 신호의 감쇠 전송 없음, 신호 왜곡 또는 지연 없음, 신호의 원래 특성을 완벽하게 유지하고 작은 신호에서 중간 전력 신호의 결합 요구 사항에 적응하는 고품질 폴리프로필렌 필름 매체입니다.

DC 누화를 제거하기 위한 정확한 DC 절연

독점적인 DC 절연 구조 설계는 회로의 DC 구성 요소를 완전히 절연하고 DC가 신호 회로에 들어가 장치 손상 및 신호 왜곡을 일으키는 것을 방지하며 결합 회로가 AC 신호만 전송하도록 보장하고 회로 작동의 안정성을 향상시킬 수 있습니다.

높은 절연성과 간섭 방지로 회로 신뢰성 향상

높은 절연 저항 특성은 회로의 클러터 간섭을 효과적으로 방지하는 동시에 신호 역방향 누출을 방지하고 교차 회로 간섭 문제를 줄이며 회로의 정밀 칩 및 증폭 장치와 같은 핵심 구성 요소를 보호하고 장비 고장 가능성을 줄입니다.

광대역 적응, 다중 장면 신호 전송

저주파부터 고주파 다중 대역 신호까지의 전송 요구 사항을 충족하므로 별도의 맞춤화가 필요 없이 오디오 신호, 산업용 제어 아날로그 신호 및 고주파 통신 신호에 적응할 수 있습니다. 다양한 유형의 장치의 결합 및 절연 요구 사항을 충족할 수 있습니다.

고온 저항 및 노화 방지, 긴 수명 및 안정적인 작동

전체 구성 요소는 장비 내부의 고온 조건을 견딜 수 있는 산업 등급의 내열성 재료로 만들어졌습니다. 중간노화나 전극박리 등의 문제가 없으며, 장기간 연속작업 성능이 저하되지 않습니다. 잦은 유지관리가 필요하지 않으며 장비 유지관리 비용이 절감됩니다.

방폭 및 난연제, 더 나은 안전 보호 기능 제공

UL94 V-0 난연패키징과 방폭형 압력완화구조를 내장하여 전원의 과전압, 과전류로 인한 콘덴서 폭발 및 화재의 위험을 제거하고, 산업기기, 토목전자기기 등 다양한 사용환경에 적합하여 전기를 보다 안전하게 만들어줍니다.

표준화된 디자인, 매우 편리한 설치 및 적용

다양한 전압 및 용량 사양을 포괄하고 직접 삽입, 납땜, 리드선 등 다양한 설치 방법을 지원하며, 다양한 회로 기판에 맞는 표준화된 크기와 컴팩트한 레이아웃을 제공합니다. 새로운 기계 조립과 기존 기계 유지 관리 및 교체는 모두 걱정이 없고 효율적입니다.

모든 견고한 구조, 강력한 환경 적응성

액체 충전 없음, 누출 위험 없음, 방습, 약간의 진동 방지, 먼지 방지 특성, 다양한 회로 레이아웃에 적합한 무극성 설계, 실내 및 실외 환경에서 안정적인 작동.

기술 데이터

참조	GB/T17702, IEC61071
정전 용량	1~20μF
커패시턴스 Tol.	±5%(J), ±10%(K)
전압	200V.AC ~ 1000V.AC
UT-T	1.5Un / 60초
과전압	1.1Un(8시간/24시간)
	1.15Un(30분/24시간)
	1.2Un(5분/24시간)
	1.3Un(1분/24시간)
tg δ	tg δ ≤ 0.0020(100Hz)
리 × Cn	≥ 30,000초(25°C±5°C, 100V DC, 60초)
dv/dt	> 50V/μs
기후 카테고리	40/85/21
작동 온도.	-40°C ~ +85°C (θ h.s ≤ 85°C)
리드 방법	인서트, 구리 너트, 구리 볼트
최대. 고도	< 4000m
수명 기대	30,000시간(θh.s  70°C)
캡슐화	마일라 테이프/플라스틱 쉘, 에폭시 수지 캡슐화
