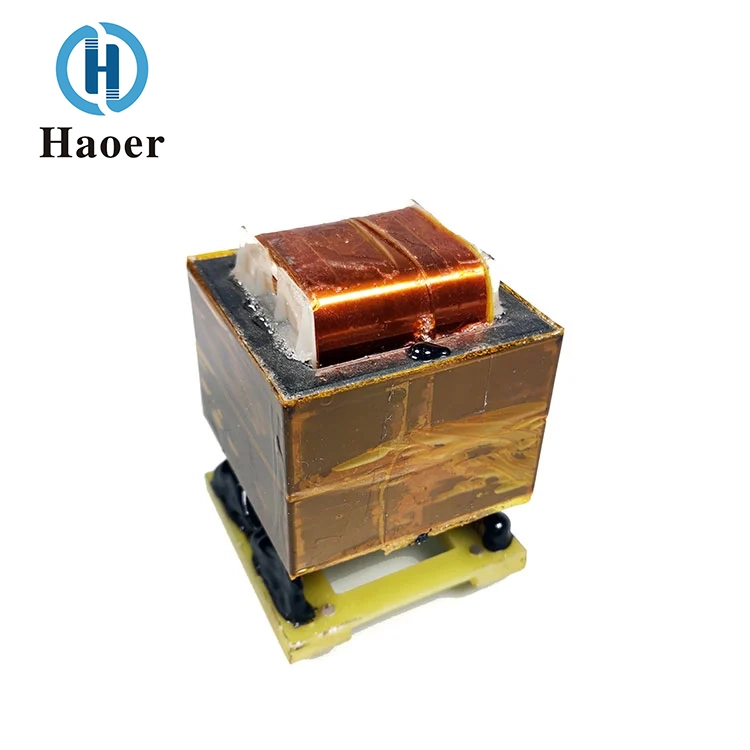

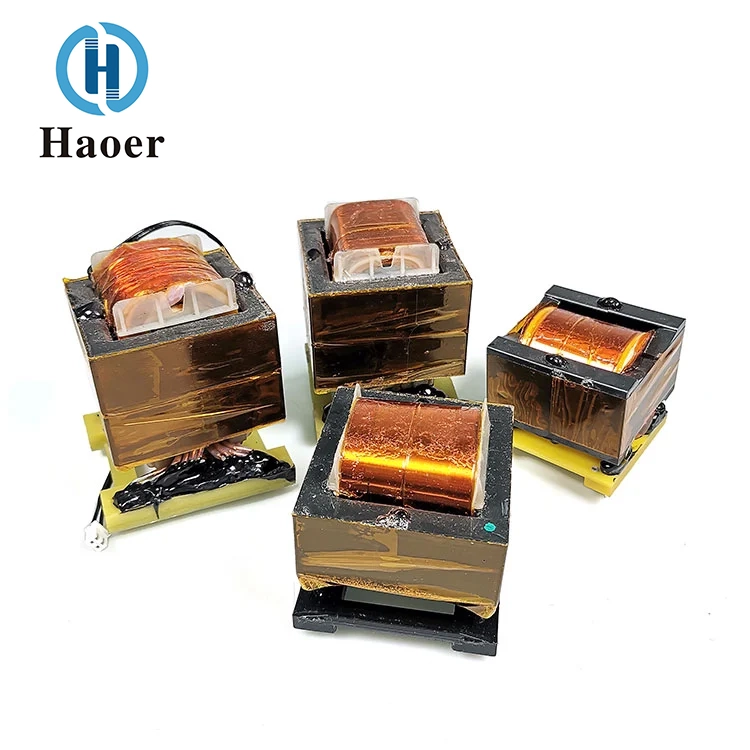

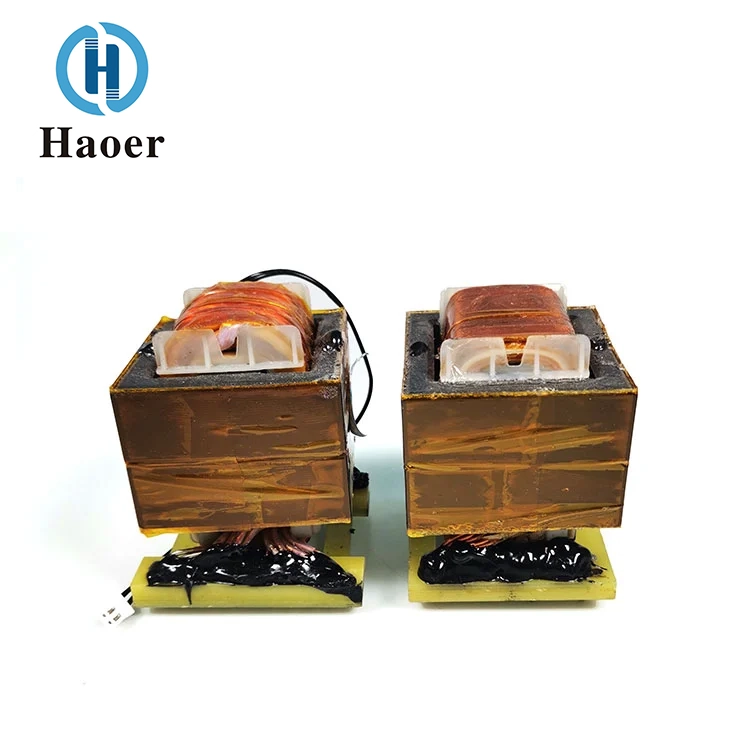

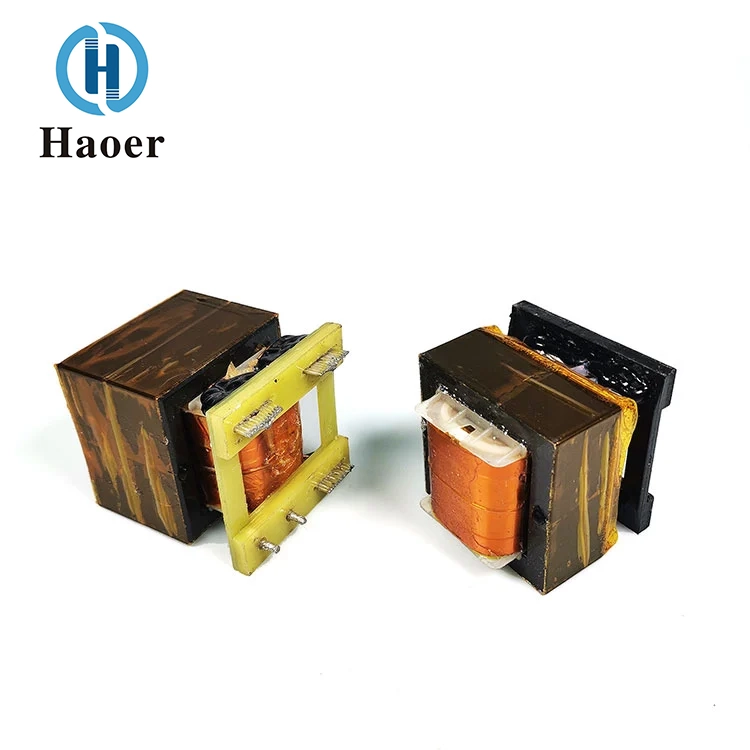

인버터 EE 수평형 고주파 변압기

Haoer가 생산한 China Inverter EE 수평형 고주파 변압기는 수평형 EE 코어 설계를 채택하여 광전지 인버터, UPS 및 에너지 저장 시스템과 같은 전력 변환 시나리오에 적합합니다. 주요 특징으로는 높은 전력 용량, 뛰어난 자기 포화 특성, 낮은 철 손실, 고주파 스위칭 작동 지원 등이 있습니다. 수평 구조는 인버터 보드의 수평 레이아웃에 도움이 되어 열 방출 효율을 높이고 다중 권선 구성을 촉진하여 다중 출력 또는 절연 요구 사항을 달성합니다. 향상된 절연 설계와 진공 함침 공정을 통해 고전압 환경에서 안정적인 절연과 장기적인 안정성을 보장합니다. 효율적인 DC-AC 변환을 달성하고 전체 전력 밀도를 향상시키며 신뢰성을 높이는 인버터의 핵심 구성 요소입니다.

문의 보내기

제품 설명

Haoer가 생산한 China Inverter EE 수평 고주파 변압기는 전기 성능 및 환경 적응성 측면에서 탁월하고 광범위한 기술 지표를 보여줍니다. 핵심 작동 주파수 범위는 20kHz~500kHz이므로 기본 스위칭 전원 공급 장치부터 고급 정밀 전자 장비까지 다양한 애플리케이션 시나리오에 유연하게 적응하는 동시에 전력 변환 효율성을 향상하고 전력 밀도를 효과적으로 최적화할 수 있습니다.

전력 출력 용량 측면에서, 0.5W ~ 1000W의 출력 전력을 갖춘 완벽한 제품군은 소형 가전 제품부터 산업용 등급 전력 모듈에 이르기까지 다양한 장치에 안정적이고 신뢰할 수 있는 전력 변환 솔루션을 제공합니다.

이 제품은 작동 온도 범위(-40℃ ~ +125℃)가 뛰어나 극도로 춥거나 더운 열악한 환경에서도 안정적인 작동을 보장하며 매우 높은 신뢰성을 제공합니다. 보관 온도 요구사항은 -25℃ ~ +85℃이고, 보관 습도 환경은 30% ~ 95%입니다. 이를 통해 제품의 내부 자기 코어와 코일 구조가 보관 및 운송 중 온도 및 습도 변화에 영향을 받지 않아 장기간 일관된 성능과 안전성을 유지합니다.

기술 사양

1. 작동 주파수:20kHz~500kHz

2. 출력 전력:0.5~1000와트

3. 작동 온도:-40°C ~ +125°C

4. 보관 온도:-25°C ~ +85°C

5. 보관 습도:30% - 95%

매개변수 테이블

부품 번호	터미널 핀	치수단위: mm(인치)(mm)						유형
일련번호	바늘 수	A	B	C±0.5	D±0.5	E±0.5	F
EE-8.3	6	8	8	6	4	2.5	8.3	V
EE-10	8	11.5	10.2	8	4	2.5	10.2	V
EE-13	10	12	12.5	8.5	4	2.5	13	V
EE-16-1	6	14.8	13.3	9	4	3	16	V
EE-16-2	10	15.4	13	10.5	4	3.2	17.1	V
EEL-16	10	28.5	16	12.3	4	4.3	21.9	V
EE-19-1	8	17.6	16	10	4	5	19	V
EE-19-2	10	17.2	16.2	13	4	3.9	20	V
EEL-19	10	31.5	16	10.5	4	4	21.1	V
EEL-19-1	10	15.6	30	24.1	4	3.5	21	H
EE-25-1	6	20	18.2	12.5	4	6.3	25.2	V
EE-25-2	8	21.7	17.5	12.6	4	5	25.2	V
EE-25-3	10	22.2	25	15.4	4	5	26.1	H
EEL-25	8	35.3	17.5	12.5	4	5	25.2	V
EE-30	10	21	29.2	25.2	4	5	30	H
EE-40	14	27.6	30.5	25.8	4	5	40	H
EE-42/15-1	12	33.8	44	35.5	4	5	42	H
EE-42/15-2	16	41.3	48	37.7	4	5	42	H
EE-42/15-3	18	48.7	32	27.5	4	5	45.1	V
EE-42/20-1	12	45	39.8	32.5	4	5	42	V
EE-42/20-2	16	44.2	50	37.8	4	5	42.2	H
EE-42/20-3	18	44.1	37	27.3	4	5	45.3	V
EE-55	20	50	50	45.5	4	5	55	H
EE-65	16	55.2	51.8	45	4	5	65	H
참고: "H" 수평 유형(침실 유형) "V" 수직형(수직형)

적용 범위

소형 가전 제품, 제어판, 에너지 절약 램프, 노트북 컴퓨터, PC 전원 공급 장치, TV, LCD 모니터, 스위칭 전원 공급 장치, 프로그램 제어 스위치, 네트워크 장비, DVD, 자동차 전자 제품 등에 널리 사용됩니다.

Application Fields

자격증

Certificate

왜 우리를 선택합니까?

Guangdong Haoer Electronics Co., Ltd.는 2008년 창립 이래 다양한 분야에 걸쳐 신뢰할 수 있는 자기 부품 솔루션을 제공해 왔습니다. 우리는 자동차 전자 장치, 재생 에너지, 전력 시스템 및 가전 제품의 응용 분야에 중요한 고주파 변압기, 필터링 장치 및 인덕터의 설계 및 제조를 전문으로 합니다.

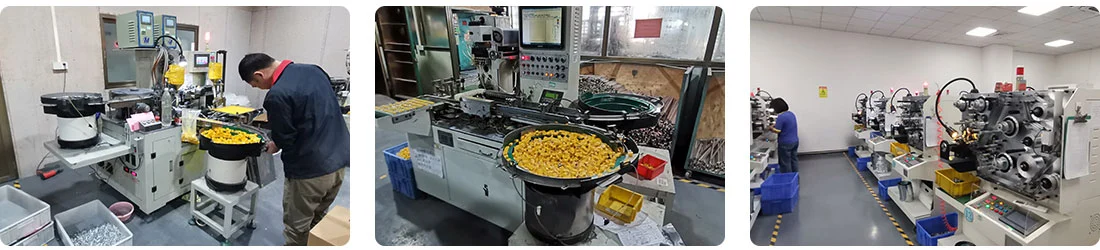

일관된 성능과 규모를 보장하기 위해 당사는 CQC, UL, ISO 9000 및 TS 16949 인증을 받은 엄격한 품질 시스템을 통해 포산에서 연간 1억 개 이상의 생산 능력을 갖춘 자동화된 생산 시설을 운영하고 있습니다. 1,000명 이상의 전문가로 구성된 당사 팀은 고객과 긴밀히 협력하여 제품 효율성과 안전성을 향상시키는 구성 요소를 맞춤화합니다.

Haoer에서는 기술 혁신, 확고한 품질, 즉각 대응하는 서비스를 기반으로 파트너십을 구축하여 고객이 역동적인 시장에서 경쟁하고 성공할 수 있도록 돕습니다.
