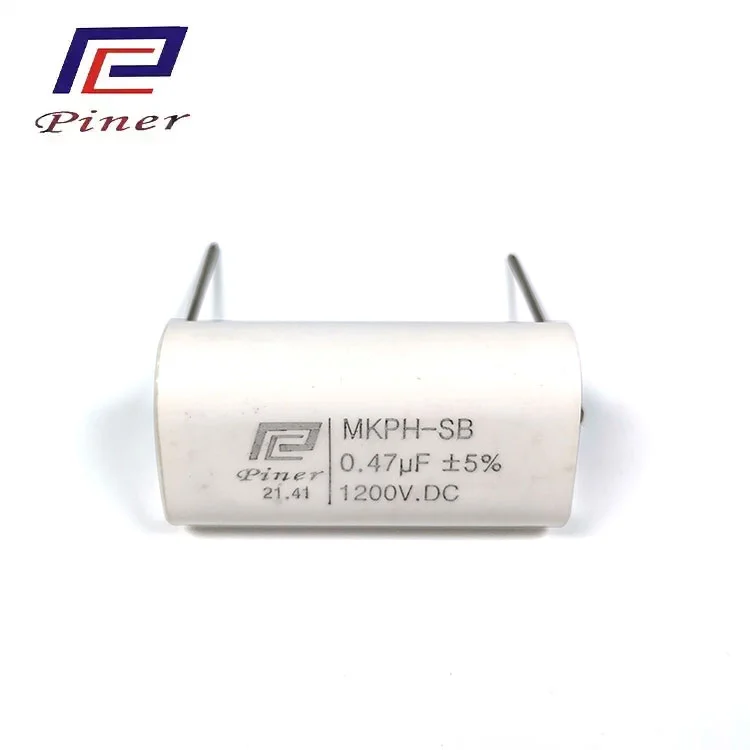

A 시스템 스위칭 모듈 커패시터스위칭 회로 내에서 전기 에너지를 관리하고 전압 변동을 줄이며 부하 변화에 따른 안정적인 동작을 지원함으로써 전력 변환에 중요한 역할을 합니다. 태양광 인버터, 에너지 저장 시스템, 전기 자동차 충전 장비 및 산업 제어 시스템에서 스위칭 전원 공급 장치가 점점 더 중요해짐에 따라 커패시터 선택은 전력 효율성 및 회로 설계에서 핵심 고려 사항이 되었습니다.
스위칭 전원 공급 장치는 반도체 장치를 빠르게 켜고 끄는 방식으로 전기 출력을 조절합니다. 이 프로세스를 통해 효율적인 에너지 변환이 가능하지만 주변 회로에서 관리해야 하는 전압 및 전류 리플도 생성됩니다.
커패시터는 스위칭 주기 동안 전기 에너지를 저장 및 방출하여 DC 전압을 안정화하고 불필요한 전기 부품을 필터링하며 전력 스테이지 전반의 변동을 줄이는 데 도움을 줍니다. 성능은 리플 전압, 과도 응답, 전자기 간섭 및 기타 전자 부품의 작동 조건에 영향을 미칩니다.
커패시터의 기여도는 회로 내 위치에 따라 달라집니다. 입력 커패시터는 전력단에서 전압 변동을 관리하는 데 도움이 되고, 출력 커패시터는 부하에 전달되는 변환 전압을 평활화합니다. 공진 또는 스너버 회로에 사용되는 커패시터는 스위칭 전환 지원 및 회로 동작 제어를 포함하여 다양한 기능을 수행합니다.
커패시터 선택에는 공칭 정전 용량 및 정격 전압 이상이 포함됩니다. 등가 직렬 저항(ESR), 등가 직렬 인덕턴스(ESL), 유전 손실, 리플 전류 용량 및 작동 온도가 모두 성능에 영향을 미칠 수 있습니다.
ESR은 리플 전류가 커패시터를 통과할 때 저항 손실에 영향을 미칩니다. 단순화된 저항 모델의 경우 관련 전력 손실은 P = I² × ESR로 표현될 수 있습니다. 여기서 I는 유효 리플 전류를 나타냅니다. ESR이 낮을수록 이러한 손실 구성요소를 줄일 수 있지만 실제 성능은 주파수, 온도, 구성 및 회로 조건에 따라 달라질 수도 있습니다.
ESL은 고주파수 임피던스와 과도 동작에 영향을 미치는 반면 유전 특성은 반복되는 충전 및 방전 주기 동안 에너지 소산에 영향을 미칩니다. 온도와 전기적 스트레스도 서비스 수명에 영향을 미칩니다. 따라서 작동 주파수와 전류 프로필에 적합한 특성을 선택하면 변환 효율, 열 성능 및 장기 안정성의 균형을 맞추는 데 도움이 될 수 있습니다.
A 시스템 스위칭 모듈 커패시터전원 토폴로지 및 회로 위치에 따라 다른 기능을 수행할 수 있습니다. LLC 공진형 변환기에서 커패시터는 유도성 요소와 함께 공진 네트워크의 일부를 형성합니다. 전기적 특성은 공진 주파수와 변환기를 통해 에너지가 전달되는 조건에 영향을 미칩니다.
PSFB(위상 편이 풀 브리지) 컨버터에서 커패시터는 입력 필터링, 출력 평활화 또는 기타 회로 기능을 지원할 수 있습니다. 필요한 정전 용량, 정격 전압, 리플 전류 성능 및 유전 특성은 의도한 역할에 따라 다릅니다.
광전지 및 에너지 저장 인버터의 경우 DC 링크 커패시터는 변환 단계 사이의 중간 DC 버스를 안정화하는 데 도움이 됩니다. EV 충전 장비 및 통신 기지국 전원 공급 장치에서 커패시터는 다양한 작동 부하에서 필터링 및 과도 관리를 지원합니다. 산업 제어 시스템은 또한 전력 변환 및 제어 회로에서 적절한 전기적 조건을 유지하기 위해 커패시터를 사용합니다.
전기적 성능은 재료 특성, 부품 구성, 제조 일관성 및 검사 프로세스에 따라 달라집니다. 필름 커패시터 생산에는 필름 권선, 끝면 금속화, 캡슐화, 마킹 및 전기 테스트가 포함될 수 있습니다. 각 단계는 완성된 부품의 물리적, 전기적 특성에 영향을 미칩니다.
Guangdong Haoer Electronics Co., Ltd.와 자매회사인 Foshan Pin'er Electronics Co., Ltd.는 관련 전자 부품 분야에서 사업을 운영하고 있습니다. Haoer는 고주파 변압기, 필터 및 인덕터에 중점을 두고 있으며 Pin'er는 필름 커패시터 및 산업용 커패시터를 전문으로 합니다. 문서화된 제조 장비에는 금속화 기계, 에폭시 수지 혼합 및 포팅 장비, 레이저 마킹 시스템 및 커패시터 테스터가 포함됩니다.
전기 검사를 통해 정전 용량, 내전압, 절연 및 손실 특성을 평가할 수 있습니다. 입고 자재 검사 및 출고 제품 검사도 문서화된 품질 관리 프로세스의 일부를 구성합니다. 이러한 조치는 특히 까다로운 전력 변환 애플리케이션에 사용되는 구성 요소의 제조 일관성을 유지하는 것과 관련이 있습니다.
전력 효율성을 높이려면 전체 변환 회로에 걸쳐 조화로운 설계가 필요합니다. 엔지니어는 일반적으로 스위칭 주파수, 부하 프로필, 리플 전류, 열 조건, 구성 요소 배치 및 상호 연결된 구성 요소의 전기적 특성을 평가합니다. 크기, 손실, 과도 응답 및 회로 안정성을 함께 고려해야 하기 때문에 커패시턴스만 증가시킨다고 반드시 효율이 향상되는 것은 아닙니다.
따라서 시스템 스위칭 모듈 커패시터는 분리된 구성 요소가 아닌 특정 전기 기능에 따라 평가되어야 합니다. LLC 또는 PSFB 토폴로지를 사용하는 시스템에서 커패시터 선택 및 회로 시뮬레이션은 프로토타입 검증 전에 공진 동작, 전기적 스트레스 및 예상 작동 조건을 평가하는 데 도움이 될 수 있습니다.
전력 전자 장치가 계속해서 재생 에너지, 운송, 통신 및 산업 자동화에 서비스를 제공함에 따라 커패시터 설계는 에너지 변환 성능과 긴밀하게 연결되어 있습니다. 유전 물질, 전기 매개변수, 회로 토폴로지 및 작동 조건 간의 상호 작용을 이해하면시스템 스위칭 모듈 커패시터전력 효율에 기여합니다.
